| Номер в госреестре | 81255-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 551 ПСП "Повховская" |
| Изготовитель | Общество с ограниченной ответственностью "Торгово-Производственное Предприятие НЕФТЕАВТОМАТИКА" (ООО "ТПП НЕФТЕАВТОМАТИКА"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 551 ПСП «Повховская» (далее - СИКН) предназначена для измерения массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные электрические сигналы преобразователей массового расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают на соответствующие входы измерительного контроллера FloBoss S600+, который преобразует их и вычисляет массу брутто и нетто нефти по реализованному в нем алгоритму. Часть измерительных компонентов СИКН формируют вспомогательные измерительные каналы (ИК), метрологические характеристики которых определяются комплектным методом.
СИКН представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной и смонтированной для технологического объекта «Система измерений количества и показателей качества нефти № 551 ПСП «Повховская» и действующей в его составе. В состав СИКН входят:
1) Блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК).
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В состав СИКН входят измерительные компоненты утвержденного типа, перечень которых приведен в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на измерительные компоненты утвержденного типа, приведенные в таблице 1.
| Наименование измерительного компонента | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| 1 | 2 |
| Измерительные компоненты, установленные в СИКН | |
| Расходомеры массовые Promass, мод. Promass F300 | 68358-17 |
| Термопреобразователи сопротивления платиновые серии 90, мод. 2820 | 24874-03 |
| Преобразователи измерительные сигналов от термопар и термопреобразователей сопротивления dTRANS T01 | 24931-03 |
| Датчики давления Метран-150 мод. Метран-ISOTG | 32854-13 |
| Плотномер фирмы Шлюмберже (Англия), состоящий из преобразователя плотности типа 7835 и центрального блока обработки информации типа 7925 | 13424-92 |
| Влагомеры нефти поточные УДВН-1пм | 14557-15 |
| Контроллеры измерительные FloBoss S600+ | 64224-16 |
| Преобразователи измерительные постоянного тока ПТН-Е2Н | 42693-15 |
| Установка поверочная трубопоршневая двунаправленная Smith-550 | 74673-19 |
| Измерительные компоненты, предназначенные на замену в процессе эксплуатации | |
| Преобразователь плотности жидкости измерительный мод. 7835 | 15644-96 |
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- автоматическое вычисление массовой доли воды в нефти;
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку расходомеров массовых на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик массовых расходомеров, плотномера (преобразователя плотности жидкости), влагомеров нефти поточных на месте эксплуатации без прекращения учётных операций;
- автоматический отбор объединённой пробы нефти по ГОСТ 2517;
- формирование 2-часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества нефти и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной и регулирующей арматурой;
- автоматический контроль герметичности запорной арматуры, влияющей на результат измерений по СИКН.

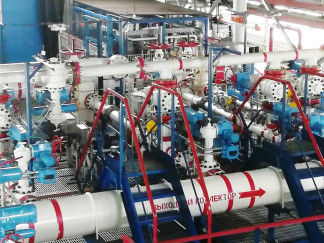

Общий вид СИКН представлен на рисунке 1.
Программное обеспечение СИКН представлено встроенным прикладным ПО контроллера измерительного «FloBoss S600+» и АРМ оператора «TPPN SIKN». Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | FloBoss S600+ | АРМ (основное, резервное) | |
| основной, резервный | ТПУ | ||
| Идентификационное наименование ПО | Linux Binary.app | АРМ оператора «TPPN SIKN» | |
| Номер версии (идентификационный номер) ПО | 06.25 | 06.25 | 1.03 |
| Цифровой идентификатор ПО | 0х1990 | 0х1990 | dens.py 0хЬ49Р9с89 mi 31512008.py 0хe2df3668 proc5604.py 0х2306afd1 proc780203.py 0х65Ь40436 wmcmclab.py 0x2a34c173 wmcmcwm.py 0x7b5fe9b8 doc.exe 0х71е89720 |
| Алгоритм вычисления цифрового идентификатора | CRC16 | CRC16 | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода нефти, т/ч | от 230 до 1000 |
| Пределы допускаемой относительной погрешности измерений: - массы брутто нефти, % - массы нетто нефти, % | ± 0,25 ± 0,35 |
Таблица 4 - Состав и основные метрологические характеристики измерительных каналов
| Номер ИК | Наименование ИК | Количество ИК (место установки) | Состав ИК | Диапазон измерений | Пределы допускаемой погрешности ИК | |
| Первичный измерительный преобразователь | Вторичная часть | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 1 | ИК плотности нефти | 1 (БИК) | Преобразователь плотности типа 7835 из состава плотномера фирмы Шлюмберже | Контроллер измерительный FloBoss S600+ в комплекте с барьером ис-кробезопас-ности | от 750 до 890 кг/м3 | ±0,3 кг/м3 (абсолютная) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 2, 3, 4, 5, 6, 7, 8 | ИК температуры | 7 (ИЛ1, ИЛ2, ИЛ3, ИЛ4, БИК, Вх. ТПУ, Вых. ТПУ | Термопреобразователь сопротивления платиновый серии 90, мод. 2820 | Преобразователь измерительный сигналов от термопар и термопреобразователей сопротивления dTRANS T01, Контроллер измерительный FloBoss S600+, Преобразователь измерительный постоянного тока ПТН-Е2Н | от +14 до +40 оС | ±0,2 оС (абсолютная) |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 4 (3 рабочие, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Параметры измеряемой среды: - температура, °С - избыточное давление, МПа - кинематическая вязкость измеряемой среды в рабочем диапазоне температур, мм2/с - плотность в рабочем диапазоне температур, кг/м3 - массовая доля воды, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров при максимальной температуре измеряемой среды, кПа (мм рт. ст), не более - содержание свободного газа | от +14 до +40 от 0,3 до 3,0 от 0,4 до 25,0 от 750 до 890 0,5 0,05 100 66,7 (500) не допускается |
| Режим работы | непрерывный |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +5 до +40 от +15 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220 В ± 10 % (50 ± 0,5) Гц |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом, а также на табличках, закрепленных на основании БИЛ и шкафа ИВК.
Таблица 6 - Комплектность СИКН
| Наименование | Обозначение | Коли чество |
| Система измерений количества и показателей качества нефти № 551 ПСП «Повховская», заводской номер 1/18 | - | 1 экз. |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 551 ПСП «Повховская» | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти № 551 ПСП «Повховская». Методика поверки | ВЯ.10.1701090.02 МП | 1 экз. |
ТПП НА МН-18-02 «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти № 551 на ПСП «Повховская» ТПП «Повхнефтегаз» ООО «ЛУКОЙЛ - Западная Сибирь», регистрационный номер ФР.1.29.2018.31095.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 551 ПСП «Повховская»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
