| Номер в госреестре | 81256-21 |
| Наименование СИ | Счетчики газа |
| Обозначение типа СИ | серии МК-G |
| Изготовитель | Общество с ограниченной ответственностью "МЕТЭКО ГмбХ" (ООО "МЕТЭКО ГмбХ"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа серии МК-G (далее по тексту- счетчики) предназначены для измерений объема природного, нефтяного и других сухих неагрессивных газов.
Принцип действия счетчиков основан на преобразовании поступательного движения мембран во вращательное, которое через редуктор и муфту передается на отсчетный механизм. Счетчики состоят из корпуса, измерительного механизма, оснащенного измерительными камерами со встроенными мембранами, и отсчетного механизма. Показания отсчетного механизма отградуированы в кубических метрах. Счетчики оснащены устройством, препятствующим обратному ходу отсчетного механизма.
Счетчики выпускаются в модификациях MK-G1,6, MK-G2,5, MK-G4, MK-G6, MK-G10, MK-G16, MK-G25, MK-G40, MK-G65 и MK-G4T, MK-G6T, MK-G10T, MK-G16T, MK-G25T.
Счетчики MK-G4T, MK-G6T, MK-G10T, MK-G16T, MK-G25T имеют температурный компенсатор, который обеспечивает приведение измеренного значения объема газа к плюс 20 °С в диапазоне температур от минус 25 до плюс 50 °С. Устройство механической температурной компенсации выполнено в виде спиральной биметаллической пружины.
Счетчики выпускаются с левым и правым направлениями потока газа.

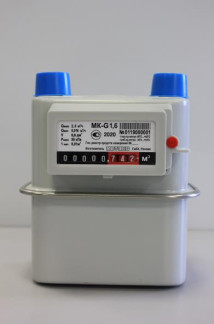

Общий вид счетчиков, места нанесения знака утверждения типа и места нанесения знака поверки в виде пломбы представлены на рисунке 1.
Б
Рисунок 1 - Общий вид счетчиков:
А - Mеста нанесения знака поверки в виде пломбы; Б - Знак утверждения типа;
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||||||
| Модификации | МК- G1,6 | МК- G2,5 | МК- G4 МК- G4T | МК- G6 МК- G6T | МК- G10 МК- G10T | МК- G16 МК- G16T | МК- G25 МК- G25T | МК- G40 | МК- G65 |
| Объемный расход газа, м3/ч - максимальный ^макс) - номинальный ^ном) - минимальный ^мин) | 2, 5 1,6 0,016 | 4 2,5 0,025 | 6 4 0,04 | 10 6 0,06 | 16 10 0,1 | 25 16 0,16 | 40 25 0,25 | 65 40 0,4 | 100 65 0,65 |
| Пределы допускаемой относительной погрешности измерений объемного расхода газа, при нормальных условиях, диапазоне объемных расходов, % - при QMm<Q<0,1^ном - при 0, lQном^Q<Qмакс | ±3,0 ±1,5 | ||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||||||
| Модификации | МК- G1,6 | МК- G2,5 | МК- G4 МК- G4T | МК- G6 МК- G6T | МК- G10 МК- G10T | МК- G16 МК- G16T | МК-G25 МК- G25T | МК- G40 | МК- G65 |
| Измеряемая среда | природный, нефтяной и другие неагрессивные газы | ||||||||
| Порог чувствительности, м3/ч, не более | 0,003 | 0,005 | 0,008 | 0,010 | 0,020 | ||||
| Максимальное рабочее давление, кПа | 50 | ||||||||
| Потеря давления при расходе Qмакс, Па, не более | 200 | 300 | 400 | ||||||
| Циклический объем измерительных камер счетчиков, V, дм3 | 0,8; 1,2 | 1,2 | 3,5 | 11 | 22 | 44 | |||
| Цена деления младшего разряда отсчётного механизма счетчика, дм3 | 0,2 | 2 | |||||||
| Наименование характеристики | Значение | ||||||||
| Модификации | МК- G1,6 | МК- G2,5 | МК- G4 МК- G4T | МК- G6 МК- G6T | МК- G10 МК- G10T | МК- G16 МК- G16T | МК^25 МК- G25T | МК- G40 | МК- G65 |
| Емкость отсчётного механизма счетчика, дм3 | 99999,999 | 999999,99 | |||||||
| Температура измеряемой среды, °С | от -30 до +60 | ||||||||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность, % | от -40 до +60 от 84 до 106 от 30 до 80 | ||||||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 162 205 221 | 202 276 282 | 202 350 311 | 275 405 375 | 275 465 375 | 556 717 440 | |||
| Масса, кг, не более | 1,9 | 3,8 | 4,2 | 8 | 8,5 | 40 | 46 | ||
| Средняя наработка на отказ, ч, не менее | 100000 | ||||||||
| Средний срок службы, лет, не менее | 20 | ||||||||
наносится на циферблат отсчетного механизма методом термопечати и на титульный лист эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик газа серии МК-G1-* | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4213-001-29195800-2020 | 1 экз. |
| Паспорт | ПС-4213-001 -29195800-2020 | 1 экз. |
| Монтажный комплект | - | По заказу |
| 1) - модификация в соответствии с заказом потребителя | ||
приведены в п. 1.4 документа РЭ 4213-001-29195800-2020 «Счетчики газа серии МК-G. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 29 декабря 2018 г. №2825 Государственная поверочная схема для средств измерений объемного и массового расходов газа
Ty 4213-001-29195800-2020 Счетчики газа серии MK-G. Tехнические условия
| Зарегистрировано поверок | 205267 |
| Поверителей | 35 |
| Актуальность данных | 07.11.2024 |
