| Номер в госреестре | 81257-21 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО "Газпромнефть-Ямал" |
| Изготовитель | Общество с ограниченной ответственностью "ИМС Индастриз" (ООО "ИМС Индастриз"), г. Видное, Московская обл. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО «Газпромнефть-Ямал» (далее - СИКН) предназначена для измерения массы нефти.
Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:

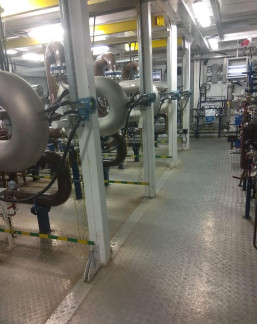

1) Блок измерительных линий (БИЛ), состоящий из пяти измерительных линий (четырех рабочих и одной контрольно-резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей массового расхода.
В составе СИКН функционально выделены измерительные каналы (ИК) массового расхода, определение метрологических характеристик которых осуществляется комплектным методом при поверке СИКН.
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных линий | |
| Счетчик-расходомер массовый Mkro Motion мод. CMF 400 | 45115-10 |
| Преобразователи измерительные Rosemount 644 | 56381-14 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-11 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Блок измерений показателей качества нефти | |
| Влагомер нефти поточный УДВН-1пм | 14557-10 14557-15 |
| Преобразователь плотности жидкости измерительный модели 7835 | 52638-13 |
| Расходомер-счетчик ультразвуковой OPTISONIC 3400 | 57762-14 |
| Преобразователи измерительные Rosemount 644 | 56381-14 |
| Термопреобразователи сопротивления платиновые серии 65 | 22257-11 |
| Преобразователи давления измерительные 3051 | 14061-15 |
| Система сбора и обработки информации | |
| Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) | 43239-15 |
| Блок трубопоршневой поверочной установки | |
| Установка поверочная трубопоршневая ТПУ ИНКОМСИСТЕМ | 67156-17 |
| Датчики температуры ТСПТ | 57176-14 |
| Датчики давления Метран-150 | 32854-13 |
| Комплекс измерительно-вычислительный расхода и количества жидкостей и газов АБАК+ | 52866-13 |
В состав СИКН входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКН обеспечивает выполнение следующих функций:
- автоматическое измерение массы «брутто» нефти;
- автоматизированное вычисление массы «нетто» нефти и массовой доли воды;
- автоматическое измерение технологических параметров (температуры и давления);
- автоматическое измерение показателей качества нефти (плотности и объемной доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей массового расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей массового расхода, преобразователя плотности и поточного влагомера на месте эксплуатации без прекращения ТКО;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО «Газпромнефть-Ямал» осуществляется согласно требований в их описания типа. В случае отсутствия таких требований в описании типа пломбирование проводится согласно МИ 3002-2006.
Программное обеспечение (ПО) системы обеспечивает реализацию функций системы.
ПО системы реализовано в ИВК и компьютере АРМ оператора системы с ПО «Rate АРМ оператора УУН».
Защита ПО системы от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем идентификации и защиты от несанкционированного доступа.
Идентификация ПО системы осуществляется путем отображения на мониторе ИВК и АРМ оператора системы структуры идентификационных данных. Идентификационные данные ПО системы указаны в таблице 2.
ПО системы защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем ввода логина и пароля, ведения журнала событий, доступного только для чтения. Доступ к ПО системы для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО системы обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | АРМ «Rate АРМ оператора УУН» (основной и резервный) | «OCTOPUS-L» (основной и резервный) |
| Идентификационное наименование ПО | RateCalc | Formula.o |
| Номер версии (идентификационный номер) ПО | 2.3.1.1 | 6.10 |
| Цифровой идентификатор ПО | B6D270DB | 24821CE6 |
Таблица 3 - Состав и основные метрологические характеристики измерительных каналов
| Номер ИК | Наименование ИК | Коли чество ИК | Состав ИК | Диапазон измерений, т/ч | Пределы допускаемой относительной погрешности, % | |
| Первичные измерительные преобразователи | Вторичная часть | |||||
| 1-5 | ИК массового расхода нефти | 5 | Счетчики-расходомеры массовые Micro Motion мод. CMF 400 | Комплексы измерительно вычислительные ОКТОПУС-Л (OCTOPUS-L) | от 35 до 1248 | ±0,25 |
| Примечание - пределы допускаемой относительной погрешности нормированы при использовании измерительной линии в качестве рабочей. | ||||||
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон массового расхода, т/ч (м3/ч) | от 35 до 1248 (от 41 до 1500) |
| Пределы допускаемой относительной погрешности: - массы брутто нефти, % - массы нетто нефти, % | ±0,25 ±0,35 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 5 (4 рабочих, 1 контрольно-резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - температура, °С - давление, МПа - плотность при температуре +20 °С, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - содержание свободного газа | от +30 до +50 от 0,2 до 6,3 от 850,1 до 870,0 0,5 0,05 100 66,7 не допускается |
| Режим работы | непрерывный |
| Режим работы ТПУ | периодический |
| Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ оператора | от +20 до +35 от +20 до +30 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Комплектность СИКН представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество |
| Система измерений количества и показателей качества нефти (СИКН) № 656 на ЦПС Юг Новопортовского НГКМ ООО «Газпромнефть-Ямал» | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО «Газпромнефть-Ямал» | 1 экз. | |
| ГСИ. Система измерений количества и показателей качества нефти № 656 на ЦПС Юг Новопортовского НГКМ ООО «Газпромнефть-Ямал». Методика поверки | ВЯ.10.1703075.00 МП | 1 экз. |
приведены в документе «Масса нефти. Методика измерений системой измерений количества и показателей качества нефти СИКН 656 ЦПС Юг ООО «Газпромнефть-Ямал», свидетельство об аттестации методики измерений № 1546/01.00248-2014/2020 от 12 ноября 2020 г.
Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти (СИКН) № 656 на ЦПС Юг Новопортовского НГКМ ООО «Г азпромнефть-Ямал»
Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
