Номер в госреестре | 81265-21 |
Наименование СИ | Резервуар стальной вертикальный цилиндрический |
Обозначение типа СИ | РВС-700 |
Изготовитель | Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара |
Год регистрации | 2021 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-700 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуара - стальной вертикальный цилиндрический, номинальной вместимостью
700 м3.
Принцип действия резервуара стального вертикального цилиндрического РВС-700 основан на заполнении его нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводской номер наносится типографским способом в паспорт резервуара и методом аэрографии на вертикальную стенку резервуара.
Резервуар РВС-700 с заводским номером 2 расположен по адресу: Мурманская область, г. Кировск, промплощадка АНОФ-3, участок Нефтебаза КФ АО «Апатит».

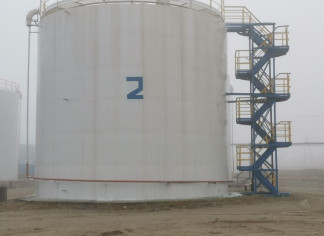

Общий вид резервуара стального вертикального цилиндрического РВС-700 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 1 - Общий вид резервуара РВС-700
Пломбирование резервуара стального вертикального цилиндрического РВС-700 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 700 |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Условия эксплуатации: | |
Температура окружающего воздуха, оС | от -50 до +50 |
Атмосферное давление, кПа | от 84,0 до 106,7 |
Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-700 | 1 шт. |
Паспорт | - | 1 шт. |
Градуировочная таблица | - | 1 шт. |
приведены в пункте 7.5 паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-700
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
