| Номер в госреестре | 81267-21 |
| Наименование СИ | Измерители артериального давления |
| Обозначение типа СИ | серии ИАД-01-"Адъютор" |
| Изготовитель | Общество с ограниченной ответственностью "АДЪЮТОР" (ООО "АДЪЮТОР"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители артериального давления серии ИАД-01-«Адъютор» предназначены для неинвазивного измерения артериального давления у взрослых и детей путем измерения избыточного давления воздуха в надувной (компрессионной) манжете в момент появления и исчезновения тонов Короткова.
Принцип действия измерителей артериального давления серии ИАД-01-«Адъютор» основан на зависимости между измеряемым давлением в манжете и упругой деформацией чувствительного элемента, выполненного в виде мембранной коробки (сильфона), механического манометра. Под воздействием измеряемого давления происходит линейное перемещение центра сильфона, которое с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра, пропорциональное величине измеряемого давления.
Конструктивно измерители артериального давления серии ИАД-01-«Адъютор» состоят из манометра, компрессионной манжеты и нагнетателя.
Измерители артериального давления серии ИАД-01-«Адъютор» выпускаются в трех вариантах исполнений: ИАД-01-1-«Адъютор», ИАД-01-2А-«Адъютор» и ИАД-01-2В-«Адъютор». Особенности исполнения измерителей артериального давления серии ИАД-01-«Адъютор»:
- в варианте исполнения ИАД-01-1-«Адъютор» используется манометр мембранный медицинский МММ-01-1 -«Адъютор», нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с двумя трубками;
- в варианте исполнения ИАД-01-2А-«Адъютор» используется манометр мембранный медицинский МММ-01 -4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из латекса с одной трубкой;
- в варианте исполнения ИАД-01-2В-«Адъютор» используется манометр мембранный медицинский МММ-01 -4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором (клапаном стравливания) и обратным клапаном и компрессионная манжета (манжеты) с пневмокамерой из ПВХ с одной трубкой.

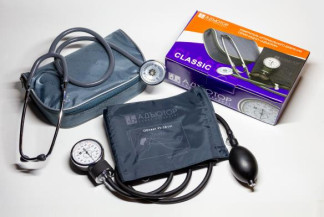

Рисунок 1 - Общий вид измерителей артериального давления серии ИАД-01-«Адъютор» в варианте исполнения ИАД-01-1 -«Адъютор»
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний давления воздуха в манжете, мм рт.ст. | от минус 4 до 304 |
| Диапазон измерений давления воздуха в манжете, мм рт.ст. | от 20 до 300 |
| Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт.ст. | ±3 |
| Наименование характеристики | Значение |
| Средняя скорость снижения давления в манжете, мм рт.ст./с | от 2 до 5 |
| Скорость утечки воздуха в пневматической системе, мм рт.ст./мин, не более | 4 |
| Время снижения давления при полностью открытом клапане стравливания от 260 до 15 мм рт.ст., с, не более | 10 |
| Габаритные размеры в индивидуальной упаковке (длинахширинахвысота), мм - в коробке - в сумке (стандартной) - в сумке (увеличенной) - в сумке (Premium) | (205x125x70)±10 (195х145х60)± 10 (290x145x90)± 10 (455x300x35)± 10 |
| Масса1, кг, не более - в варианте исполнения ИАД-01-1-«Адъютор» - в варианте исполнения ИАД-01-2А-«Адъютор» - в варианте исполнения ИАД-01-2В-«Адъютор» | 2, 5 2,8 2,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от +10 до +40 от 20 до 85 от 86 до 104 |
| Срок службы, лет, не менее | 5 |
| 1 - Указана масса для максимально возможной комплектации. | |
наносится на шкалу манометра измерителя артериального давления серии ИАД-01-«Адъютор», а также на титульный лист паспорта типографским способом.
Комплектность измерителей артериального давления серии ИАД-01-«Адъютор» приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Манометр мембранный медицинский модификации МММ-01-1 -«Адъютор»1 | МММ-01.300.000 | 1 шт. |
| Манометр мембранный медицинский модификации МММ-01-4-«Адъютор», совмещенный с нагнетателем ручным из ПВХ с боковым металлическим регулятором и обратным клапаном1 | МММ-01.700.000 | 1 шт. |
| Нагнетатель ручной латексный с боковым металлическим регулятором и обратным клапаном2 | ИАД-01.100.001 | 1 шт. |
| Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками с кольцом3 | ИАД-01.100-1.002 | - |
| Манжета взрослая плечевая средняя с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-2.002 | - |
| Наименование | Обозначение | Кол-во |
| Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками с кольцом3 | ИАД-01.100-3.002 | - |
| Манжета бедренная с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-4.002 | - |
| Манжета взрослая плечевая большая с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-5.002 | - |
| Манжета детская (новорожденная) с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-6.002 | - |
| Манжета детская малая с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-7.002 | - |
| Манжета детская средняя с пневмокамерой из латекса с двумя трубками без кольца3 | ИАД-01.100-8.002 | - |
| Манжета детская средняя с пневмокамерой из латекса с двумя трубками с кольцом3 | ИАД-01.100-9.002 | - |
| Манжета взрослая плечевая средняя с пневмокамерой из латекса с одной трубкой с кольцом3 | ИАД-01.200-1.002 | - |
| Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-2.002 | - |
| Манжета взрослая плечевая большая с пневмокамерой из латекса с одной трубкой с кольцом3 | ИАД-01.200-3.002 | - |
| Манжета детская малая с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-4.002 | - |
| Манжета детская (новорожденная) с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-5.002 | - |
| Манжета детская средняя с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-6.002 | - |
| Манжета детская средняя с пневмокамерой из латекса с одной трубкой с кольцом3 | ИАД-01.200-7.002 | - |
| Манжета взрослая плечевая средняя с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-8.002 | - |
| Манжета бедренная с пневмокамерой из латекса с одной трубкой без кольца3 | ИАД-01.200-9.002 | - |
| Манжета взрослая плечевая средняя с пневмокамерой из ПВХ с одной трубкой с кольцом3 | ИАД-01.300-1.002 | - |
| Манжета взрослая плечевая большая с пневмокамерой из ПВХ с одной трубкой с кольцом3 | ИАД-01.300-2.002 | - |
| Стетофонендоскоп СФ-«Адъютор»4 | - | - |
| Сумка (стандартная)5 | ИАД-01.100-1.000-01УП | 1 шт. |
| Сумка (увеличенная)5 | ИАД-01.100-1.100-01УП | 1 шт. |
| Сумка (Premium)5 | ИАД-01.100- 1.200-01УП | 1 шт. |
| Коробка (Classic)6 | ИАД-01.100-1.000-02УП | 1 шт. |
| Коробка (Luxe)6 | ИАД-01.100-1.100-02УП | 1 шт. |
| Паспорт (Classic)7 | ИАД-01.100.001-01ПС | 1 экз. |
| Паспорт (Luxe)8 | ИАД-01.200.001-01ПС | 1 экз. |
| Наименование | Обозначение | Кол-во |
| Инструкция по применению9 | ИАД-01.100.001 -02ИП | 1 экз. |
1 - Тип манометра определяется при заказе.
2 - Поставляется только для варианта исполнения ИАД-01-1-«Адъютор».
3 - Тип и количество манжет определяется при заказе.
4 - Тип и количество стетофонендоскопов определяется при заказе.
5 - Тип сумки определяется при заказе.
6 - Тип коробки определяется при заказе.
7 - Для варианта исполнения ИАД-01-1-«Адъютор».
8 - Для вариантов исполнения ИАД-01-2А-«Адъютор» и ИАД-01-2В-«Адъютор».
9 - Вкладывается в транспортную упаковку для партии измерителей артериального давления.
приведены в разделе «4. Порядок работы» паспортов ИАД-01.100.001-01ПС, ИАД-01.200.001-01ПС.
ГОСТ 31515.1-2012 (EN 1060-1:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования
ГОСТ 31515.2-2012 (EN 1060-2:1996) Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 2. Дополнительные требования к механическим сфигманометрам
ТУ 26.60.12-003-58286981-2019 Измерители артериального давления серии ИАД-01-«Адъютор». Технические условия
Приказ Росстандарта от 29 июня 2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
