| Номер в госреестре | 81268-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | SB 0,8 |
| Изготовитель | "KWK Messwandler GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока SB 0,8 предназначены для измерения силы тока, передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, устанавливаются на вводах баковых элегазовых выключателей.
Описание средства измерения
Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока SB 0,8 монтируются на высоковольтных вводах без разборки вводов, помещенных в съемный влагозащищенный корпус.
Первичной обмоткой трансформатора является проходящий через ввод токоведущий стержень. Высоковольтная изоляция обеспечивается фарфоровым или композитным (полимерным) изолятором-покрышкой ввода. Вторичные обмотки размещаются на тороидальных сердечниках.
Все трансформаторы тока SB 0,8 выполняются со вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателем. Пломбирование трансформаторов тока не предусмотрено.
Доступ для предотвращения несанкционированного доступа к узлам регулировки и элементам конструкции не возможен, пломбировка не требуется.

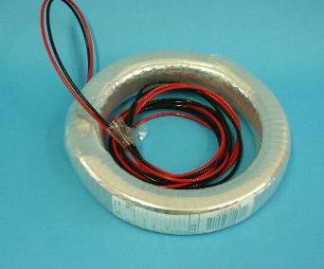

Общий вид трансформатора тока SB 0,8, представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | Описание |
| Наибольше рабочее напряжение, кВ | 145 |
| Номинальный первичный ток, А | 150 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока сети, Г ц | 50 |
| Номинальная вторичная нагрузка: | |
| - для измерений и учета, В • А | 15 |
| - для защиты, В • А | 20 |
| Класс точности вторичной обмотки: | |
| - для измерений и учета | 0,2 |
| - для защиты | 10P |
| Номинальная предельная кратность для защиты | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 45 до +40 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформаторы тока (зав. номера 06-014178, 06-014177, 06-014176, 06-014175, 06-014179, 06-014180, 06-007005, 06-007004, 06-007003, 06-007006, 06-007007, 06-007008, 06-015485, 06-014513, 06-014448, 06-014455, 06-013971, 06013331) | SB 0,8 | 18 шт. |
| Паспорт | - | 18 экз. |
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока SB 0,8
ГОСТ 7746-2015 ГСИ. Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
