Государственный реестр средств измерений

Приборы комбинированные для измерений сигналов сигнализации, централизации, блокировки ПК-СЦБ, 81273-21

81273-21
Приборы комбинированные для измерений сигналов сигнализации, централизации, блокировки ПК-СЦБ (далее по тексту - приборы) предназначены для измерений напряжения и силы постоянного тока, напряжения, силы и частоты переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией.
Карточка СИ
Номер в госреестре 81273-21
Наименование СИ Приборы комбинированные для измерений сигналов сигнализации, централизации, блокировки
Обозначение типа СИ ПК-СЦБ
Изготовитель Общество с ограниченной ответственностью "ТЕХНОЛОГИИ ДВИЖЕНИЯ" (OOО "ТЕХНОЛОГИИ ДВИЖЕНИЯ"). 105066, г. Москва, ул. Нижняя Красносельская, д. 35, стр. 9, эт 2, ком 4, оф 204
Год регистрации 2021
Срок свидетельства 15.03.2026
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Приборы комбинированные для измерений сигналов сигнализации, централизации, блокировки ПК-СЦБ (далее по тексту - приборы) предназначены для измерений напряжения и силы постоянного тока, напряжения, силы и частоты переменного тока, интервалов времени между импульсами сигналов с кодоимпульсной манипуляцией.

Описание

Принцип действия приборов основан на цифровой обработке преобразованных в цифровую форму аналоговых входных сигналов.

Приборы содержат изолированный измерительный канал с аналоговыми входными устройствами, аналого-цифровым преобразователем (АЦП) и сигнальный микропроцессор. Микропроцессор обрабатывает сигналы измерительного канала, формируя массив данных для передачи на графический дисплей.

Основное применение приборов: измерение параметров электрических сигналов при техническом обслуживании и ремонте систем автоматики, телемеханики, электропитания на железной дороге и метрополитене, на открытом воздухе и в помещении.

Приборы могут функционировать в режимах мультиметра, измерителя стандартных сигналов рельсовых цепей (РЦ), анализатора спектра.

В режиме мультиметра измеряются напряжение и сила постоянного тока, напряжения, силы и частоты переменного тока сигналов синусоидальной и сложной формы. Измерения силы тока производится как непосредственно приборами, так и с помощью внешних токовых клещей или индуктивных датчиков тока. Результаты измерений отображаются на дисплее в буквенно -цифровой форме.

В режиме измерителя стандартных сигналов РЦ выполняются автоматические измерения параметров сигналов сложной формы с амплитудной (ТРЦ), частотной (КРЛ), фазоразностной (АЛСЕН) и кодоимпульсной (АЛСН, САО) манипуляцией, декодирование этих сигналов и представление их в виде таблиц и диаграмм.

В режиме анализатора спектра с помощью алгоритмов быстрого преобразования Фурье (БПФ) приборы определяют частоту и среднеквадратические значения напряжения и силы тока спектральных составляющих сигнала. При этом результаты представлены в форме таблицы численных значений.

Управление приборами осуществляется с помощью функциональных клавиш и системы меню.

Для связи с внешними устройствами приборы имеют интерфейс USB.

Основные узлы приборов: плата делителей, плата контроллера, плата клавиатуры, отсек аккумуляторный, дисплей.

Конструктивно приборы выполнены в малогабаритном герметичном пластиковом корпусе, на лицевой панели которого расположены графический жидкокристаллический OLED-дисплей с кнопками управления.

Соединители измерительных кабелей и порт USB расположены на боковой стенке

корпуса.

Питание приборов осуществляется от размещенной в нижней части корпуса аккумуляторной батареи или от сети переменного тока.

Общий вид приборов представлен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям приборов пломбируются два винта крепления нижней части корпуса.

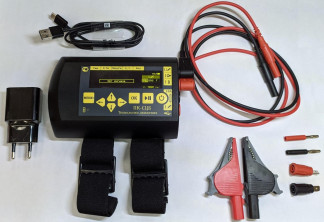

Рисунок 1 - Общий вид приборов комбинированных для измерений сигналов сигнализации,

централизации, блокировки ПК-СЦБ

Программное обеспечение

Приборы работают под управлением встроенного программного обеспечения (ПО).

Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ADSPscb

Номер версии (идентификационный номер ПО), не ниже

25.11.19

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики приборов в режиме мультиметра

Измеряемая величина

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности измерений

Напряжение переменного тока, среднеквадратическое значение, В

Синусоидальное напряжение

от 3 10-3 до 400

±(0,01-ии+3-10'4)

Напряжение сложной формы

±(0,02-ии+3-10"4)

С фазоразностной манипуляцией (АЛСЕН)

С частотной манипуляцией (КРЛ)

С амплитудной манипуляцией (ТРЦ)

от 3 10-3 до 250

±(0,02-ии+3-10"4)

Напряжения несущего сигнала с кодоимпульсной манипуляцией (АЛСН и САО)

от 0,1 до 400,0

±0,015-ии

Напряжение токовых клещей

от 0,01 до 2,00

±(0,01-ии+3-10'4)

Напряжение постоянного тока, В

Напряжение

от +0,01 до +600,00 от -0,01 до -600,00

±(0,01-ии+5-10"4)

Напряжение токовых клещей

от +0,01 до +2,00 от -0,01 до -2,00

±(0,01-ии+5-10"4)

Сила тока, А

Среднеквадратическое значение силы переменного тока, измерение шунтом

от 0,005 до 10,000

±(0,03Ти+5-10"4)

Среднеквадратическое значение силы переменного тока, измерение индуктивным методом

от 0,1 до 20,0

±0,05Ти

Сила постоянного тока

от +0,1 до +10,0 от -0,1 до -10,0

±0,05Ти

Примечания

Ии - измеренное значение напряжения, В;

1и - измеренное значение силы тока, А;

АЛСЕН, КРЛ, ТРЦ, АЛСН, САО - обозначения видов сигналов телемеханики в железнодорожной документации

Таблица 3 - Метрологические характеристики приборов в режиме измерителя стандартных сигналов рельсовых цепей (РЦ)___

Измеряемая величина

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности измерений

Среднеквадратическое значение напряжения с амплитудной манипуляцией (ТРЦ) 1)

от 3 10-3 до 250

-0,042-ии±(0,02-ии+3-10-4)

Частота напряжения и силы тока синусоидальной и сложной формы, Гц

-    менее 0,15 В или 0,1 А

-    более 0,15 В или 0,1 А

от 6 до 7995

±0,5

±0,1

Частота напряжения несущего сигнала кодоимпульсной манипуляции (АЛСН), Гц

от 20 до 30 от 45 до 55 от 70 до 80

±0,5

Измеряемая величина

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности измерений

Частота напряжения несущего сигнала кодоимпульсной манипуляции (САО), Гц

от 265 до 285

±0,3

Временной интервал в режиме кодоимпульсной манипуляции (АЛСН), с

-    частота несущего сигнала 25 Гц;

-    частота несущего сигнала более 25 Гц

±6-10"3

±3-10"3

±6-10"3

от 0,1 до 1,0 от 0,1 до 1,0 от 1,0 до 2,2

Частота напряжения несущего сигнала, фазоразностной манипуляции (АЛСЕН), Гц

от 171 до 178

±0,5

от 417

до

423

от 422

до

428

от 472

до

478

от 477

до

483

от 572

до

578

от 577

до

583

от 717

до

723

2

2

7

т

о

до

723

от 772

до

778

от 777

до

783

7

4

5 4 т о

до

4553

7

9

9

4

т

о

до

5003

7

4

5 5 т о

до

5553

±0,5 при напряжении менее 0,15 В;

±0,3 при напряжении более 0,15 В

Частота напряжения несущего сигнала, амплитудная манипуляция (ТРЦ), Гц

±0,5

Частота модуляции сигнала ТРЦ, Гц

от 6 до 14

от 472 до 478 от 572 до 578 от 622 до 628 от 672 до 678 от 722 до 728 от 772 до 778 от 822 до 828 от 872 до 878 от 922 до 928

±0,5 при напряжении менее 0,15 В;

±0,3 при напряжении более 0,15 В

Частота напряжения несущего сигнала, частотная манипуляция (КРЛ), Гц

от +6 до +14 от -6 до -14

Частота девиации сигнала КРЛ, Гц

±0,5

Примечания

1) - без учета гармоник, выходящих за полосу частот 25 Гц; Ци - измеренное значение напряжения, В_

Измеряемая величина

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности измерений

Напряжение переменного тока, В

от 3-10-3 до 400

±(0,01-Ш+3-10-4)

Сила переменного тока, А

от 0,01 до 10,00

±(0,03-!и+5-10-4)

Частота переменного тока, Гц

от 6,0 до 7995,0

±0,15

Примечания

Ии - измеренное значение напряжения, В; 1и - измеренное значение силы тока, А

Пределы допускаемой дополнительной погрешности измерений от изменения температуры окружающего воздуха и относительной влажности воздуха в рабочих условиях измерений не более половины предела допускаемой основной погрешности измерений.

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

230

- частота переменного тока, Гц

50

- напряжение постоянного тока, В

2,4

Габаритные размеры (длинахширинахвысота), мм

150x100x40

Масса, кг

0,3

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность воздуха, %

от 30 до 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -40 до +50 90 при +30 °С

Средний срок службы, лет

15

Средняя наработка на отказ, ч

35 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор комбинированный для измерений сигналов сигнализации, централизации, блокировки ПК-СЦБ

ТУ 4221-001-20063379-20

1 шт.

Кабель измерительный красный

-

1 шт.

Кабель измерительный черный

-

1 шт.

Комплект насадок измерительных

-

1 шт.

Кабель USB

-

1 шт.

Аккумуляторная батарея

-

1 шт.

Токовые клещи и/или индуктивные датчики тока

по заказу

Руководство по эксплуатации

РЦСУ.03.00.00.000 РЭ

1 экз.

Формуляр

РЦСУ.03.00.00.000 ФО

1 экз.

Методика поверки

МП 206.1-056-2020

1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации в разделе «Использование по назначению».

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4221-001-20063379-20 Приборы комбинированные для измерений сигналов сигнализации, централизации, блокировки ПК-СЦБ. Технические условия

Зарегистрировано поверок 8
Поверителей 2
Актуальность данных 07.11.2024
