| Номер в госреестре | 81274-21 |
| Наименование СИ | Счетчики |
| Обозначение типа СИ | "ЭЛЕМЕР-СТ-365" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ЭЛЕМЕР" (ООО НПП "ЭЛЕМЕР"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики «ЭЛЕМЕР-СТ-365» (далее - счетчики) предназначены для измерения количества тепловой энергии, расхода, объема, массы, давления и температуры теплоносителя в открытых и закрытых системах теплоснабжения, системах охлаждения и в отдельных трубопроводах, для измерения расхода, объема и/или массы, давления и температуры жидкостей, пара, газов и газовых смесей, объема газа, приведенного к стандартным условиям.
Принцип работы счетчика состоит в измерении сигналов, поступающих от первичных преобразователей расхода, разности давлений, температуры, давления, их преобразовании в значения физических величин и вычисления расхода, количества измеряемой среды и/или количества тепловой энергии.
Счетчики выпускаются в исполнениях «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛЕМЕР-СТ-365Г-2», «ЭЛЕМЕР-СТ-365Ж-2», отличающихся составом, измеряемой средой (вода, жидкость, перегретый пар, газы) и/или погрешностью измерений. Счетчик может совмещать несколько исполнений.
В состав счетчика могут входить следующие средства измерений, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений:
- вычислитель;
- первичные преобразователи расхода (количества) (далее - ПР) с частотным или чис-ло-импульсным выходным сигналом с частотой следования импульсов до 10 кГц, с цифровыми интерфейсами по протоколу Modbus или HART;
- первичные преобразователи температуры: термопреобразователи сопротивления классов АА, А или В по ГОСТ 6651-2009, термопреобразователи с унифицированным токовым выходом по ГОСТ 26.011-80, термопреобразователи с цифровыми интерфейсами по протоколу Modbus или HART (далее - ПТ), комплекты термопреобразователей сопротивления (далее - КПТ);
- первичные преобразователи абсолютного/избыточного давления (далее - ПД) с унифицированным токовым выходом по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus или HART;
- первичные преобразователи разности давления (далее - ПРД) с унифицированным токовым выходом по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus или HART.
В качестве вычислителя в исполнениях «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Ж-1» в состав счетчика входит вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360» (Регистрационный номер 68948-17) модификация «ЭЛЕМЕР-ВКМ-360А» или модификация «ЭЛЕМЕР-ВКМ-360Б» (далее - вычислитель «ЭЛЕМЕР-ВКМ-360»).
В качестве вычислителя в исполнениях «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛЕМЕР-СТ-365Г-2», «ЭЛЕМЕР-СТ-365Ж-2» в состав счетчика входит вычислитель УВП-280 (Регистрационный номер 53503-13) модификация УВП-280А.01 или модификация УВП-280Б.01 (далее - вычислитель УВП-280).
В качестве ПР могут применяться объемные ПР, диафрагмы с угловым, фланцевым, трехрадиусным способами отбора давления по ГОСТ 8.586.2-2005, сопла ИСА 1932 и сопла Вентури по ГОСТ 8.586.3-2005, диафрагмы с угловым способом отбора давления и сопла ИСА 1932 по МИ 3152-2008, диафрагмы серий «Rosemount 405» и «Rosemount 1595» по МИ 34162013, осредняющие напорные трубки (ОНТ) ANNUBAR по МИ 2667-2011 и ITABAR по МВИ ФР.1.29.2004.01005, специальные сужающие устройства по РД 50-411-83.
В таблице 1 приведены данные о типах объемных ПР, ПТ, КПТ, ПД, ПРД, которые могут быть использованы в составе счетчиков «ЭЛЕМЕР-СТ-365».
Таблица 1 - Первичные преобразователи в составе счетчиков «ЭЛЕМЕР-СТ-365»
| Тип средства измерений | Регистрационный номер |
| Первичные преобразователи расхода воды (кроме теплоносителя) и жидкости | |
| Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» | 74824-19 73879-19 |
| Расходомеры счетчики ультразвуковые SONOELIS | 52847-13 |
| Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ | 77797-20 79250-20 |
| Первичные преобразователи расхода теплоносителя (вода) | |
| Расходомеры-счетчики электромагнитные «ЭЛЕМЕР-РЭМ» | 74824-19 73879-19 |
| Первичные преобразователи расхода газа и пара | |
| Расходомеры-счетчики вихревые ЭЛЕМЕР-РВ | 77797-20 79250-20 |
| Первичные преобразователи температуры | |
| Термопреобразователи сопротивления из платины и меди ТС и их чувствительные элементы ЧЭ | 58808-14 |
| Комплекты термометров сопротивления платиновых КТСП | 45368-10 |
| Термопреобразователи универсальные ТПУ 0304 | 50519-17 |
| Первичные преобразователи давления и разности давлений | |
| Преобразователи давления измерительные АИР-10 | 31654-19 |
| Преобразователи давления измерительные АИР-20/M2 | 63044-16 |
| Преобразователи давления измерительные «ЭЛЕМЕР-АИР-30М» | 67954-17 |
| Барьеры искрозащиты | |
| Преобразователи измерительные (барьеры искрозащиты) «ЭЛЕМЕР-БРИЗ 420-Ех», «ЭЛЕМЕР-БРИЗ ТМ1-Ех» | 65317-16 |
Счетчики в зависимости от исполнения обеспечивают измерения:
- тепловой энергии и тепловой мощности по каждому трубопроводу, а также в открытых и закрытых системах теплоснабжения в соответствии с уравнениями измерений по МИ 2412-97, МИ 2451-98, МИ 2714-2002;
- объема газов при стандартных условиях по ГОСТ 2939-63;
- текущего значения объемного и массового расхода измеряемой среды в трубопроводах;
- текущего значения температуры измеряемой среды в трубопроводах;
- текущего значения абсолютного/избыточного давления измеряемой среды в трубопроводах;
- текущего значения разности температур измеряемой среды в подающем и обратном (трубопроводе холодного водоснабжения) трубопроводах;
- суммарных с нарастающим итогом значений объема и массы измеряемой среды, протекающего по трубопроводам;
- суммарного с нарастающим итогом значения, потребленного/отпущенного количества тепловой энергии;
- времени работы при поданном напряжении питания;
- времени работы без превышения измеряемыми параметрами допустимых пределов;
- времени работы с превышением измеряемыми параметрами допустимых пределов;
- времени работы с остановкой измерений.
В энергонезависимом архиве счетчиков для каждого измерительного канала тепловой энергии накапливается:
- масса и объем измеряемой среды, протекшей за каждые час, сутки, месяц;
- потребленное/отпущенное количество тепловой энергии за каждые час, сутки, отчетный период;
- средние значения температур измеряемой среды в трубопроводах за каждые час, сутки;
- средние значения измеряемых давлений измеряемой среды в трубопроводах за каждые час, сутки;
- условно-постоянные значения контролируемых параметров, введенные в память вычислителя;
- интервалы времени, в которых счетчик функционировал без превышения измеряемыми параметрами допустимых пределов;
- интервалы времени, в которых измеряемый расход измеряемой среды выходил за пределы измерений;
- интервалы времени, в которых разность температур в подающем и обратном трубопроводах была меньше допустимого (установленного) значения;
- интервалы времени, в которых электропитание счетчика было отключено;
- интервалы времени работы с остановкой измерений.
Счетчик обеспечивает измерение количества измеряемой среды в нескольких трубопроводах (до 10 трубопроводов при применении вычислителя «ЭЛЕМЕР-ВКМ-360» и до 14 трубопроводов при применении вычислителя УВП-280).
Счетчик также обеспечивает хранение в энергонезависимой памяти измеренных и вычисленных параметров, а также архива нештатных ситуаций. Глубина архива счетчика для каждого трубопровода составляет:
- месячного архива - не менее 3 лет;
- суточного архива - не менее 6 месяцев;
- часового архива - не менее 60 суток;
- архива нештатных ситуаций - не менее 256 событий.
При отключении электропитания вычислители обеспечивают хранение накопленной информации и работу часов реального времени в течение не менее 1 года.

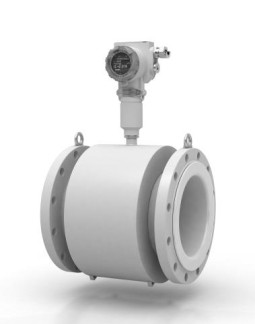

Фотографии1 общего вида первичных преобразователей, вычислителя и барьеров ис-крозащиты в составе счетчика приведены на рисунках 1-9.
КТСП ТС ТПУ 0304
«ЭЛЕМЕР-РЭМ» SONOELIS ЭЛЕМЕР-РВ
Рисунок 2. Общий вид первичных преобразователей температуры и разности температур
П
АИР-10 АИР-20/М2 АИР-30М
Рисунок 3. Общий вид первичных преобразователей давления
АИР-10 АИР-20/М2 АИР-30М
Рисунок 5. Общий вид вычислителей расхода универсальных модификации «ЭЛЕМЕР-ВКМ-360А»
Рисунок 6. Общий вид вычислителей расхода универсальных модификации «ЭЛЕМЕР-ВКМ-360Б»
Рисунок 8. Общий вид вычислителей УВП-280Б.01
Рисунок 9. Общий вид барьеров искрозащиты «БРИЗ»
Места нанесения пломб для защиты от несанкционированного доступа приведены в описаниях типа вычислителей и первичных преобразователей в составе счетчиков.
В вычислителях в составе счетчиков применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.
Программное обеспечение предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давлений, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменений в настройках счетчика в архивах, формирования выходных сигналов, настройки и проведения диагностики счетчиков, выбора параметров, сохраняемых в архивах.
Счетчики имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
В счетчиках обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи защитных элементов и паролей (систем паролей).
Таблица 2 - Идентификационные данные ПО вычислителей «ЭЛЕМЕР-ВКМ-360»
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО | ПО вычислителей «ЭЛЕМЕР-ВКМ-360» |
| Номер версии (идентификационный номер) ПО | 3.07 |
| Цифровой идентификатор ПО | 6А73В4А8 |
| Алгоритм вычисления цифрового идентификатора | CRC 32 |
Таблица 3 - Идентификационные данные ПО вычислителей УВП-280
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО вычислителей УВП-280 |
| Номер версии (идентификационный номер) ПО | 3.13 |
| Цифровой идентификатор ПО | 4DF582B6 |
| Алгоритм вычисления цифрового идентификатора | CRC 32 |
Вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство счетчика (вычислителя) не проводится.
Защита ПО счетчиков (вычислителей) от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО счетчика (вычислителя) и измеренных (вычисленных) данных.
Таблица 4 - Метрологические характеристики
| Параметр | Значение |
| Измеряемая среда в зависимости от исполнения счетчика: - «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В1 -2», «ЭЛЕМЕР-СТ-365В2-2» - «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365Ж-2» - «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365П-2» - «ЭЛЕМЕР-СТ-365Г-1», «ЭЛЕМЕР-СТ-365Г-2» | вода жидкость перегретый пар газ |
| Параметр | Значение |
| Диапазон измерений расхода в рабочих условиях1), 6), м3/ч - воды - жидкости (в том числе вода, кроме теплоносителя) - пара - газа | от 0,033 до 4528 от 0,033 до 107390 от 4,5 до 847800 от 4,5 до 847800 |
| Диапазон измерений абсолютного/избыточного давления1), МПа: - воды (жидкости) - пара - газа («ЭЛЕМЕР-СТ-365Г-1»/«ЭЛЕМЕР-СТ-365Г-2») | от 0,1/0 до 25 от 0,1/0 до 20 от 0,1/0 до 30 /от 0,1/0 до 35 |
| Диапазон измерений температуры^, °С: - воды - жидкости - пара - газа | от 0 до 350 от -50 до 350 от 100 до 600 от -73 до 350 |
| Нижний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С | 3 |
| Верхний предел диапазона измерений разности температур воды в подающем и обратном трубопроводах, °С | 150; 160; 180 |
| Диапазон измерений разности давлений, кПа | от 0,01 до 630 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении давления измеряемой среды, %: - воды (жидкости) - пара - газа | ±0,5; ±1; ±2 ±0,25; ±0,5; ±1 ±0,1; ±0,15; ±0,25; ±0,6 |
| Пределы допускаемой приведенной к диапазону измерений погрешности при измерении разности давлений измеряемой среды 7), % | ±0,25; ±0,5; ±1; ±1,5 |
| Пределы допускаемой абсолютной погрешности при измерении температуры воды, жидкости, пара t, °С | ±(0,6+0,004-|t|) |
| Пределы допускаемой относительной погрешности при измерении термодинамической температуры газов, % | ±0,20; ±0,25; ±0,30; ±0,6 |
| Пределы допускаемой относительной погрешности измерений объема (массы), объемного (массового) расхода теплоносителя, %: - «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2» - «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2» | ±(1+0,01-Gmax/G) 3), но не более ±3,5 ±(2+0,02-Gmax/G), но не более ±5 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя в закрытых системах водяного теплоснабжения, в зависимости от исполнения счетчика'4, %: - «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В1-2» - «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365В2-2» | ±(2 + 12/At + 0,01-Gmax/G) 5) ±(3 + 12/At + 0,02-Gmax/G) |
| Параметр | Значение |
| Пределы допускаемой относительной погрешности измерений объема, объемного расхода жидкостей, % | ±0,5; ±0,7; ±1; ±1,5; ±2; ±5 2) |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии пара, %: - в диапазоне расходов пара от 10 до 30 % - в диапазоне расходов пара свыше 30 до 100 % | ±5 ±4 |
| Пределы допускаемой относительной погрешности при измерении массы (массового расхода) пара в диапазоне от 10 до 100 % от верхнего предела измерений расхода, % | ±3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях, % | ±1,0; ±1,5; ±2,5 2) |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, % | ±1,2; ±1,4; ±1,9; ±2,4; ±3,9 2) |
| Пределы допускаемой относительной погрешности измерения текущего времени, % | ±0,01 |
| Примечания: Х) Приведены максимально возможные диапазоны измерений. Для конкретного счетчика диапазоны измерений приведены в паспорте счетчика. 2) В зависимости от погрешностей применяемых первичных преобразователей и типа применяемого вычислителя (конкретное значение погрешности указывается в паспорте счетчика). 3) G и Gmax - текущее значение расхода теплоносителя и верхний предел измерений преобразователя расхода (в одинаковых единицах измерения). 4) Пределы допускаемой относительной погрешности при измерении тепловой энергии в открытых системах теплоснабжения рассчитываются по МИ 2553-99 или по методике, утвержденной в установленном порядке. 5) At - разность температур в подающем и обратном трубопроводе, °С. 6) При измерении расхода и количества измеряемой среды методом переменного перепада давления значения диапазона измерений и пределов погрешности определяются: при применении стандартных сужающих устройств по ГОСТ 8.586.5-2005 и МИ 3152-2008; при применении ОНТ ANNUBAR - по МИ 2667-2011; при применении ОНТ ITABAR - по МВИ ФР.1.29.2004.01005; при применении диафрагм серий «Rosemount 405» и «Rosemount 1595» -по МИ 3416-2013; при применении специальных сужающих устройств по РД 50-411-83. 7) Кроме измерения разности давления при измерении расхода и количества измеряемой среды методом переменного перепада давления. | |
Таблица 5 - Основные технические характеристики
| Параметр | Значение |
| Условия эксплуатации: - температура измеряемой среды, °С - давление измеряемой среды, МПа - температура окружающего воздуха, °С - относительная влажность окружающего воздуха % | параметры приведены в паспорте счетчика и документации на составные части счетчика |
| Параметр | Значение |
| Напряжение питания, потребляемая мощность, масса, габаритные размеры | параметры приведены в документации на составные части счетчика |
| Примечание: Х) Приведены максимально возможные диапазоны, для конкретного счетчика определяется эксплуатационными характеристиками первичных преобразователей. | |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта счетчика и на лицевую панель вычислителя в виде наклейки.
Таблица 6 - Комплектность счетчиков «ЭЛЕМЕР-СТ-365В1-1», «ЭЛЕМЕР-СТ-365В2-1», «ЭЛЕМЕР-СТ-365Ж-1», «ЭЛЕМЕР-СТ-365П-1», «ЭЛЕМЕР-СТ-365Г-1»
Наименование
Обозначение
Кол-во
Счетчик «ЭЛЕМЕР-СТ-365»:
«ЭЛЕМЕР-СТ-365В1-1»
«ЭЛЕМЕР-СТ-365В2-1»
«ЭЛЕМЕР-СТ-365Ж-1»
«ЭЛЕМЕР-СТ-365П-1»
«ЭЛЕМЕР-СТ-365Г-1» в составе:
- вычислитель расхода универсальный «ЭЛЕМЕР-ВКМ-360»
- первичный преобразователь расхода^
- первичный преобразователь температуры^
- первичный преобразователь абсолютного и/или избыточного давления^
- первичный преобразователь разности давленийХ)
- барьер искрозащиты'1_
НКГЖ.411734.005
НКГЖ.411734.005-01
НКГЖ.411734.005-02
1 шт.
НКГЖ.411734.005-03
НКГЖ.411734.005-04
| 1 шт. | ||||
| т о | 0 | до | 242 | шт. |
| от | 0 | до | 242) | шт. |
| от | 0 | о д | 242) | шт. |
| т о | 0 | до | 242) | шт. |
| от | 0 | до | 242) | шт. |
НКГЖ.407374.001
Методика поверки
МП 208-041-2020
1 экз.
Руководство по эксплуатации
НКГЖ.411734.005РЭ
1 экз.
3)
Паспорт
1 экз.
НКГЖ.411734.005ПС
НКГЖ.411734.005-01ПС
НКГЖ.411734.005-02ПС
НКГЖ.411734.005-03ПС
НКГЖ.411734.005-04ПС
Таблица 7 - Комплектность счетчиков «ЭЛЕМЕР-СТ-365В1-2», «ЭЛЕМЕР-СТ-365В2-2»,
| «ЭЛЕМЕР-СТ-365Ж-2», «ЭЛЕМЕР-СТ-365П-2», «ЭЛ | ЕМЕР-СТ-365Г-2» | |
| Наименование | Обозначение | Кол-во |
| Счетчики «ЭЛЕМЕР-СТ-365»: «ЭЛЕМЕР-СТ-365В1 -2» «ЭЛЕМЕР-СТ-365В2-2» «ЭЛЕМЕР-СТ-365Ж-2» «ЭЛЕМЕР-СТ-365П-2» «ЭЛЕМЕР-СТ-365Г-2» в составе: - вычислитель УВП-280 - первичный преобразователь расхода^ - первичный преобразователь температурыХ) - первичный преобразователь абсолютного и/или избыточного давления^ | НКГЖ.411734.005 НКГЖ.411734.005-01.01 НКГЖ.411734.005-02.01 НКГЖ.411734.005-03.01 НКГЖ.411734.005-04.01 КГПШ 407376.001 | 1 шт. 1 шт. от 0 до 242) шт. от 0 до 242) шт. от 0 до 242) шт. |
| - первичный преобразователь разности давленийХ) - барьер искрозащиты^ | от 0 до 242) шт. от 0 до 242) шт. | |
| Методика поверки | МП 208-041-2020 | 1 экз. |
| Руководство по эксплуатации | НКГЖ.411734.005РЭ | 1 экз. |
| Паспорт3 | НКГЖ.411734.005ПС НКГЖ.411734.005-01ПС НКГЖ.411734.005-02ПС НКГЖ.411734.005-03ПС НКГЖ.411734.005-04ПС | 1 экз. |
| Примечания: Х) В соответствии с таблицей 1, но не менее одного преобразователя расхода или разности давлений. 2) В зависимости от состава счетчика. 3) Форма паспорта счетчика в зависимости от его исполнения. | ||
приведены в разделе 5 «Методика измерений» руководства по эксплуатации НКГЖ.411734.005РЭ.
Постановление Правительства РФ от 18.11.2016 № 1034 «Правила коммерческого учета тепловой энергии, теплоносителя»
Методика осуществления коммерческого учета тепловой энергии, теплоносителя (утв. Приказ Минстроя России от 17 марта 2014 г. № 99/пр)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.586.1-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помо -щью стандартных сужающих устройств. Часть 1. Принципы метода измерений и общие требования
ГОСТ 8.586.2-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помо -щью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требо -вания
ГОСТ 8.586.5-2005 ГСИ. Измерение расхода и количества жидкостей и газов с помо -щью стандартных сужающих устройств. Часть 5. Методика выполнения измерений
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ГОСТ 30319.1-2015 Газ природный. Методы расчета физических свойств. Общие положения
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе
ГСССД МР 118-05 Методика расчета плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно сжатых газовых смесей
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков
НКГЖ.411734.005 ТУ Счетчики «ЭЛЕМЕР-СТ-365». Технические условия
1
Фотографии общего вида приведены на одну из возможных модификаций первичных преобразователей, полный набор фотографий модификаций каждого первичного преобразователя приведен в соответствующем описании типа СИ.
2
В зависимости от состава счетчика.
3
Форма паспорта счетчика в зависимости от его исполнения.
| Зарегистрировано поверок | 46 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
