| Номер в госреестре | 81275-21 |
| Наименование СИ | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Обозначение типа СИ | MarForm серий MFU 100, MFU 200 Aspheric 3D |
| Изготовитель | Mahr GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений отклонений формы и расположения поверхностей вращения MarForm серий MFU 100, MFU 200 Aspheric 3D (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание средств измерений
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности. Приборы имеют три оси измерений (Z, X, Y) и четвертую С, обеспечиваемую поворотным столом.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением.
Механическая часть включает в своем составе шпиндель с рабочим столом для вращения, установки, центрирования и нивелирования контролируемой детали; датчик с щупом, механизмом крепления и перемещения по осям X и Y со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали. Шпиндель представляет собой поворотный стол на механическом подшипнике.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений следующими методами:
- алгоритмическая фильтрация фильтрами Гаусса;
- расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей;
- расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной
зоны;
- построение топографии поверхности.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы серии MFU 100 изготавливают четырех модификаций: MFU 100, MFU 110, MFU 100D, MFU 110D.
Модификации MFU 110 и MFU 110D отличаются увеличенной скоростью поворота шпинделя.
Приборы серии MFU 100 имеют измерительную ось Y, что делает возможным измерение диаметров деталей.
Приборы серии MFU 200 Aspheric 3D выпускаются одной модификации. Приборы отличаются наличием измерительной оси Y и возможностью измерений параметров топографии поверхности.
К приборам MarForm серии MFU можно одновременно подключить до трех щуповых систем, используя для этого соответствующие держатели.
Приборы оснащаются датчиками T7W или 1320D. Опционально приборы могут оснащаться датчиком бесконтактных измерений IPS. При этом приборы серии MFU 100 дополнительно маркируют «IPS» при наличии датчика IPS.
Приборы серии MFU 100 опционально могут оснащаться для датчика T7W дополнительно специальными щупами для измерений параметров контура и безопорного измерения шероховатости.

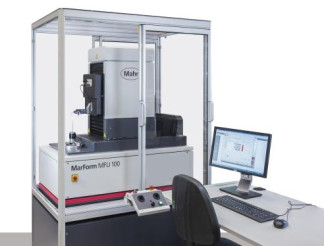

Внешний вид приборов представлен на рис. 1.
Пломбирование приборов для измерений отклонений формы и расположения поверхностей вращения MarForm серий MFU 100, MFU 200 Aspheric 3D не предусмотрено.
Программное обеспечение MarWin представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на отдельный компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1 - Идентификационные данные программного обеспечения._
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MarWin |
| Номер версии (идентификационный номер) ПО | v.11.XX-XX и выше |
| Цифровой идентификатор ПО | Описание |
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы MarWin расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические и технические характеристики приборов серии MFU 100,
| MFU 200 Aspheric 3D | |||
| Модификации | MFU 100, MFU 110 | MFU 100D, MFU 110D | MFU 200 Aspheric 3D |
| Диапазон измерений отклонений от круглости, мкм - датчик T7W | ±500 | ±500 | ±500 |
| - датчик IPS | ±25 | ±25 | ±5 |
| - датчик 1320D | - | ±100 | - |
| Пределы допускаемой относительной погрешности измерений отклонений от круглости , % | ±3 | |
| Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм (где H -расстояние от поверхности рабочего стола, мм) | 0,02 + 0,0004-H | |
| Предел допускаемой абсолютной погрешности торцевого биения 1), мкм (R -расстояние от центра вращения шпинделя, мм) | 0,04 + 0,0005-R | 0,04 + 0,0002-Б |
| Диапазон перемещений по оси Z, мм | от 0 до 320 | |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси Z1), мкм - на длине 100 мм - на всем диапазоне | ±0 ,1 ±0,3 | ±0 ,1 ±0,2 |
| Диапазон перемещений по оси X, мм | от 0 до 190 | от 0 до 200 |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси X, мкм - на длине 100 мм - на всем диапазоне | ±0,15 ±0,3 | ±0,1 |
| Диапазон перемещений по оси Y, мм | от 0 до 6 | |
| Пределы допускаемого отклонения от прямолинейности перемещений по оси Y мкм | ±0,5 | |
| При измерении диаметров | ||
| Диапазон измеряемых диаметров, мм | От 5 до 140 | - |
| Пределы допускаемой абсолютной погрешности измерений диаметра, мкм - при использовании датчика T7W - при использовании датчика 1320D | ±0,2 ±0,2 | - |
| При измерении отклонений формы | ||
| Максимальный диапазон измерений отклонений формы, мкм | 100 | |
| Предел допускаемой абсолютной погрешности измерений параметра отклонений формы (P-V - максимальный размах от окружности наибольшего приближения) , нм | - | 100 |
| При измерении параметров шероховатости2) | ||
| Диапазон измерений параметра шероховатости Ra, мкм Диапазон показаний по параметрам Rz, Rmax, мкм | От 0,1 до 80 От 2 до 400 | - |
| Предел допускаемой относительной погрешности измерений по параметру Ra, % (датчик T7W, безопорный щуп) | 10 | - |
| При измерении контура поверхности2) | ||
| Диапазон измерений линейных размеров по оси Z, мм | от 0,2 до 320 | |
| Диапазон измерений линейных размеров по оси X, мм | от 0 до 190 | - |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ± (3,0 + L/25), где L - измеряемая длина, мм | |
| Пределы допускаемой абсолютной погрешности измерений радиусов, мкм | ±10 | - |
| Пределы допускаемой абсолютной погрешности измерений углов, ° | ±0,05 | - |
| 1) Опционально при оснащении щупом Collani 2) Опционально при оснащении датчика T7W специальными щупами для измерений параметров контура и безопорного измерения шероховатости. | ||
| Таблица 3 - Технические характеристики приборов серии M | FU 100, MFU 200 Aspheric 3D | ||
| Модификации | MFU 100, MFU 110 | MFU 100D, MFU 110D | MFU 200 Aspheric 3D |
| Масса, кг, не более | 700 | 700 | 850 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1370 860 2019 | 1370 860 2019 | 1400 800 2115 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность, не более, % | От +19 до +21 70 | ||
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во |
| Прибор для измерений отклонений формы и расположения поверхностей вращения MarForm в комплекте со стандартными датчиками | MFU 100, MFU 100D, MFU 110, MFU 110D или MFU 200 Aspheric 3D в соответствии с заказом | 1 шт. |
| Датчик для бесконтактных измерений1* | IPS | 1 шт. |
| Щуп для измерений параметров шероховатости1* | 1 шт. | |
| Щуп для измерений параметров контура1-* | 1 шт. | |
| Щуп Collani1* | 1 шт. | |
| Руководство по эксплуатации | - | 2 экз. |
| Методика поверки | МП № 203-60-2020 | 1 экз. |
| 1) Поставляется опционально | ||
приведены в п.п. 4, 5, 7, 10, 11 Руководства по эксплуатации прибора MarForm серий MFU 100 и в п.п 3, 4, 6, 9, 11 Руководства по эксплуатации прибора MarForm серий MFU 200 Aspheric 3D
ГОСТ Р 8.648-2015 «ГСИ. Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения».
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Росстандарта 06 ноября 2019 г. №2657 Техническая документация Mahr GmbH, Германия.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
