| Номер в госреестре | 81281-21 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | A15 |
| Изготовитель | Общество с ограниченной ответственностью "Акустические Контрольные Системы" (ООО "АКС"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 15.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые серии А15 (далее по тексту - дефектоскопы) предназначены для измерений глубины и координат залегания дефектов типа нарушений сплошности и однородности.
Принцип действия дефектоскопов основан на акустических методах неразрушающего контроля: эхо-метод, теневой и зеркально-теневой.
Дефектоскоп с помощью пьезоэлектрического преобразователя или антенной решетки посылает в объект контроля короткие импульсы ультразвуковых волн. Импульсы отраженных обратно или прошедших сквозь материал ультразвуковых волн преобразуются в электрические сигналы и поступают в электронный блок дефектоскопа. После усиления, оцифровки и обработки встроенным процессором сигналы отображаются на дисплее.
Дефектоскоп конструктивно состоит из электронного блока, имеющего цветной графический дисплей и пленочную клавиатуру управления, к которому с помощью кабелей подключаются сменные пьезоэлектрические преобразователи или антенные решетки. На дисплее отображаются результаты измерений и служебная информация, необходимая для управления дефектоскопом. Питание дефектоскопов осуществляется от аккумулятора.
Дефектоскопы выпускают в двух модификациях A1525 Solo и A1550 IntroVisor, которые отличаются друг от друга габаритными размерами и массой электронного блока, а также типом аккумулятора.

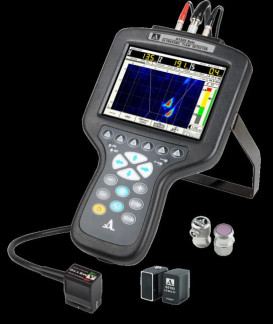

Внешний вид дефектоскопов представлен на рисунке 1.
A1525 Solo A1550 IntroVisor
Рисунок 1 - Внешний вид дефектоскопов ультразвуковых серии A15
На рисунке 2 показаны места пломбировки дефектоскопов для предотвращения несанкционированного доступа.
Дефектоскопы имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка данных контроля.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти дефектоскопов и защищено кодом производителя. При работе с дефектоскопом пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения дефектоскопов соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО дефектоскопов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| A1525 Solo | A1550 IntroVisor | |
| Идентификационное наименование ПО | A1525 Solo | A1550 IntroVisor |
| Номер версии (идентификационный номер) ПО | 9.6.0.0 и выше | 9.6.0.0 и выше |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| A1525 A1550 Solo IntroVisor | |
| Устанавливаемые значения амплитуды импульса генератора импульсов возбуждения, В | 25, 50, 100 |
| Допускаемое отклонение амплитуды напряжения однополярного импульса от установленного значения амплитуды импульса или амплитуды двуполярного импульса от удвоенного установленного значения амплитуды импульса, %, не более | 10 |
| Диапазон измерений глубины (координаты) залегания дефекта (по стали) с прямыми ПЭП, мм - с преобразователем S3568 2.5A0D10CL - с преобразователем D1771 4.0A0D12CL | от 7 до 300 от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с прямыми ПЭП, мм | ±(0,02H+1,00) |
| Диапазон измерений глубины (координаты) залегания дефекта (по стали) с наклонными ПЭП, мм | от 2 до 130 |
| Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с наклонными ПЭП, мм | ±(0,03H+1,00) |
| Диапазон измерений глубины (координаты) залегания дефекта (по стали) с АР продольных волн, мм: - M9060 4.0V0R40X10CL - M9171 4.0V0R26X10CL | от 7 до 300 от 2 до 300 |
| Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с АР продольных волн, мм | ±(0,02H+1,00) |
| Диапазон измерений глубины (координаты) залегания дефекта (по стали) с АР поперечных волн, мм | от 2 до 130 |
| Пределы допускаемой абсолютной погрешности измерений глубины (координаты) залегания дефекта (по стали) с АР поперечных волн, мм | ±(0,02H+1,00) |
| где H - измеряемая глубина (координата) залегания дефекта, мм | |
Таблица 3 - Основные технические характеристики
Значение
Наименование характеристики
| A1525 Solo | A1550 IntroVisor | |
| Диапазон показаний временных интервалов, мкс | от 0 до 2600 | |
| Диапазон установки усиления приемника, дБ | от 0 до 100 | |
| Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с | от 1000 до 15000 | |
| Диапазон показаний глубины залегания дефекта по стали (5920 м/с), мм - с прямыми преобразователями | от 0 до 7500 | |
| - с наклонными преобразователями (угол 65°) | от 0 до 1750 | |
| - с наклонными преобразователями (угол 70°) | от 0 до 1400 | |
| - с наклонными антенными решетками | от 0 до 300 | |
| Диапазон рабочих частот, МГц | от 1 до 10 | |
| Источник питания | встроенный | съемный |
| аккумулятор | аккумулятор | |
| Номинальное напряжение питания, В | 11 | ,1 |
| Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее | 6,5 | 8,5 |
| Габаритные размеры, мм, не более: - длина | 260 | 166 |
| - ширина | 160 | 260 |
| - высота | 40 | 80 |
| Масса, г, не более | 950 | 1800 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 30 до + 55 | |
| Тип используемых преобразователей: - S3568 2.5A0D10CL прямой совмещенный продольных волн | + | + |
| - D1771 4.0A0D12CL прямой раздельно-совмещенный продольных волн | + | + |
| - S5182 2,5A65D12CS наклонный 65 градусов совмещенный поперечных волн (базовый комплект), дополнительные углы 40, 45, 50, 60, 70, 90 градусов | + | + |
| - S5096 5.0A70D6CS наклонный 70° совмещенный поперечных волн (базовый комплект), дополнительные углы 40, 50, 60, 65, 72, 90 градусов | + | + |
| Тип используемых цифрофокусируемых антенных решеток: - M9065 4.0V60R40X10CS наклонная поперечных волн | + | + |
| - M9060 4.0V0R40X10CL прямая продольных волн | + | + |
| - M9170 4.0V60R26X10CS наклонная поперечных волн с уменьшенной апертурой | + | + |
| - M9171 4.0V0R26X10CL прямая продольных волн с уменьшенной апертурой | + | + |
наносится на заднюю панель дефектоскопов в виде пленочного шильдика и титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | A1525 Solo | A1550 IntroVisor |
| Количество | |||
| Электронный блок дефектоскопа ультразвукового A1525 Solo | - | 1 шт. | - |
| Электронный блок дефектоскопа ультразвукового A1550 IntroVisor | - | - | 1 шт. |
| Преобразователь S3568 2.5A0D10CL | АПЯС.418231.071 | 1 шт. | 1 шт. |
| Преобразователь D1771 4.0A0D12CL | АПЯС.415119.021 | -* | -* |
| Преобразователь S5182 2,5A65D12CS | АПЯС.418231.079 | 1 шт. | 1 шт. |
| Преобразователь S5096 5.0A70D6CS | АПЯС.418231.092 | 1 шт. | 1 шт. |
| Кабель LEMO 00 - LEMO 00 одинарный 1,2 м | - | 1 шт. | 1 шт. |
| Кабель LEMO 00 - LEMO 00 двойной 1,2 м | - | -* | -* |
| Цифрофокусируемая антенная решетка M9065 4.0V60R40X10CS | АПЯС.415119.004 | -* | 1 шт. |
| Цифрофокусируемая антенная решетка M9060 4.0V0R40X10CL | АПЯС.415119.003 | -* | 1 шт. |
| Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS | АПЯС.418231.074 | 1 шт. | 1 шт. |
| Цифрофокусируемая антенная решетка M9171 4.0V0R26X10CL | АПЯС.418231.075 | -* | -* |
| Адаптер питания 230 В (220) В / 15 В | - | 1 шт. | 1 шт. |
| Кабель USB A - Micro B | - | 1 шт. | 1 шт. |
| Сканер мобильный (датчик пути) | - | -* | -* |
| Калибровочный образец V2/25 | АПЯС.401745.001 | 1 шт. | 1 шт. |
| Чехол | - | 1 шт. | 1 шт. |
| Жесткий кейс | - | 1 шт. | 1 шт. |
| Паспорт | АПЯС.412231.040 ПС | 1 экз. | 1 экз. |
| Руководство по эксплуатации | АПЯС.412231.040 РЭ | 1 экз. | 1 экз. |
| Методика поверки | МП 203-31-2020 | 1 экз. | 1 экз. |
| * Опционально. Примечание - Допускается изменение комплекта поставки. | |||
АПЯС.412231.040 РЭ. Дефектоскопы ультразвуковые серии A15. Руководство по эксплуатации, раздел 2.
АПЯС.412231.040 ТУ. Дефектоскопы ультразвуковые серии A15. Технические условия
