Государственный реестр средств измерений

Весы НС, 81320-21

Весы НС (далее - весы) предназначены для статических измерений массы различных
Карточка СИ
Номер в госреестре 81320-21
Наименование СИ Весы
Обозначение типа СИ НС
Изготовитель Акционерное общество "МАССА-К" (АО "МАССА-К"), г. Санкт-Петербург
Год регистрации 2021
Срок свидетельства 18.03.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Весы НС (далее - весы) предназначены для статических измерений массы различных

грузов.

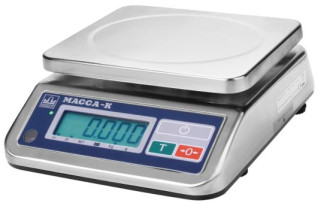

Описание

Принцип действия весов основан на преобразовании, действующей на них силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного тензорезисторного датчика. Деформация упругого элемента вызывает изменение электрического сигнала, снимаемого с тензорезисторов. Электрический сигнал, пропорциональный массе взвешиваемого объекта, преобразуется в цифровую форму для последующей индикации в единицах массы.

Конструктивно весы состоят из следующих функциональных узлов:

-    грузоприемного устройства (далее - ГПУ) - механическая конструкция, выполненная из нержавеющей стали, предназначенная для принятия нагрузки и опирающаяся на один весоизмерительный тензорезисторный датчик (далее - датчик);

-    корпуса из нержавеющей стали и основания;

-    электронного устройства, содержащего аналогово-цифровой преобразователь сигнала датчика, устройство обработки цифровых данных (микропроцессор), определяющее измеренное значение массы;

-    цифрового дисплея и клавиатуры оператора.

Установка по уровню производится с помощью пузырьковой ампулы уровня и регулировочных опор, ввернутых в основание весов.

Пятнадцать модификаций весов различаются максимальными, минимальными нагрузками, пределами допускаемой погрешности, поверочными интервалами и имеют обозначение: Весы НС-S.N-l где НС - тип весов;

S - наибольший предел взвешивания, кг;

.N - 2 или Р (.2 - для двух интервальных весов, .Р - для весов с количеством поверочных интервалов >3000);

1 - обозначение присутствует при наличии дисплея со стороны покупателя.

Маркировка производится на фирменной, разрушающейся при снятии планке, на которой нанесено:

-    торговая марка изготовителя;

-    обозначение весов;

-    напряжение питания и потребляемый ток;

-    предельные значения температуры;

-    версия программного обеспечения;

-    серийный номер;

-    класс точности;

-    знак утверждения типа;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e).

Программное обеспечение

В весах встроенное ПО, которое выполняет функции по сбору, обработке и представлению измерительной информации.

Идентификация программы: номер версии отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к данным измерений обеспечивается защитной пломбой. ПО не может быть модифицировано без нарушения защитной пломбы.

Вход в подпрограмму юстировки защищен административным паролем и электронным клеймом - числом несбрасываемого счетчика, который изменяет показание каждый раз при входе в защищенный рабочий режим весов и при изменении одного или более конструктивного параметра. Действительное показание счетчика отображается на дисплее весов после отображения версии ПО и может быть сравнено с показанием, зафиксированным во время поверки.

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий». Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Весы

Номер версии (идентификационный номер) ПО*

U1.12

Цифровой идентификатор ПО

-

* Номер версии (идентификационный номер) ПО не ниже указанного

Технические характеристики

Таблица 2 - Метрологические характеристики_

Наименование характеристики

Значение

Класс точности весов по ГОСТ OIML R 76-1-2011

средний

Повторяемость (размах) показаний, кг, не более

|mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более

от 0 до 4 % Max

Диапазон устройства первоначальной установки нуля, не более

от 0 до 20 % Max

Максимальный диапазон устройства выборки массы тары

от 0 до Мах

Таблица 3 - Метрологические характеристики одноинтервальных весов

Обозначение весов

Min,

кг

Мах,

кг

", и

n

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

НС-3

0,02

3

1

3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2 до 3 включ.

±0,5

±1,0

±1,5

НС-6

0,04

6

2

3000

От 0,04 до 1,0 включ. Св. 1 до 4 включ.

Св. 4 до 6 включ.

±1

±2

±3

НС-15

0,1

15

5

3000

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ.

±2,5

±5,0

±7,5

НС-25

0,2

25

10

2500

От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 25 включ.

±5

±10

±15

Обозначение весов

Min,

кг

Мах,

кг

", и

n

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

НС-30

0,2

30

10

3000

От 0,2 до 5,0 включ. Св. 5 до 20 включ. Св. 20 до 30 включ.

±5

±10

±15

НС-3.Р

0,01

3

0,5

6000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1 до 3 включ.

±0,25

±0,50

±0,75

НС-6.Р

0,02

6

1

6000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2 до 6 включ.

±0,5

±1,0

±1,5

НС-15.Р

0,04

15

2

7500

От 0,04 до 1,0 включ. Св. 1 до 4 включ.

Св. 4 до 15 включ.

±1

±2

±3

НС-25.Р

0,1

25

5

5000

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 25 включ.

±2,5

±5,0

±7,5

НС-30.Р

0,1

30

5

6000

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 30 включ.

±2,5

±5,0

±7,5

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 4 - Метрологические характеристики двухинтервальных весов

Обозначение весов

Min,

кг

Мах1/

Мах2,

кг

d1/d2,

е1/е2,

г

n1/n2

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

НС-3.2

0,01

1,5/3,0

0,5/1,0

3000/3000

От 0,01 до 0,25 включ. Св. 0,25 до 1,0 включ. Св. 1 до 1,5 включ.

Св. 1,5 до 2,0 включ. Св. 2 до 3 включ.

±0,25

±0,50

±0,75

±1,0

±1,5

НС-6.2

0,02

3/6

1/2

3000/3000

От 0,02 до 0,5 включ. Св. 0,5 до 2,0 включ. Св. 2 до 3 включ.

Св. 3 до 4 включ.

Св. 4 до 6 включ.

±0,5

±1,0

±1,5

±2,0

±3,0

НС-15.2

0,04

6/15

2/5

3000/3000

От 0,04 до 1,0 включ. Св. 1 до 4 включ.

Св. 4 до 6 включ.

Св. 6 до 1 0 включ.

Св. 10 до 15 включ.

±1,0

±2,0

±3,0

±5,0

±7,5

НС-25.2

0,1

15/25

5/10

3000/2500

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 25 включ.

±2,5

±5,0

±7,5

±10

±15

Обозначение весов

Min,

кг

Мах1/

Мах2,

кг

di/d2,

е1/е2,

г

П1/П2

Интервалы взвешивания, кг

Пределы допускаемой погрешности при поверке, г

НС-30.2

0,1

15/30

5/10

3000/3000

От 0,1 до 2,5 включ. Св. 2,5 до 10 включ. Св. 10 до 15 включ. Св. 15 до 20 включ. Св. 20 до 30 включ.

±2,5

±5,0

±7,5

±10

±15

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний, с, не более

4

Параметры электрического питания через адаптер:

-    от сети переменного тока:

-    напряжение, В

-    частота, Гц

-    от аккумуляторной батареи, напряжение постоянного тока, В

от 220 до 236 50±1 от 5,5 до 7,5

Потребляемая ток, А, не более

0,06

Габаритные размеры (длина; ширина; высота), мм, не более

-    весы

-    съемная платформа ГПУ

250; 305; 132 240; 200; 25

Масса весов, кг, не более

5

Условия эксплуатации весов:

-    предельные значения температуры для вариантов исполнения НС3, НС6, НС15, НС25, НС30, НС3.2, НС6.2, НС15.2, НС25.2, НС30.2 (Tmin, Tmax), °С

-    предельные значения температуры для вариантов исполнения НС3.Р, НС6.Р, НС15.Р, НС25.Р, НС30.Р (Tmin, Tmax), °С

-    относительная влажность воздуха при 25 °С, %, не более

от -10 до +40

от 0 до +40 90

Вероятность безотказной работы за 2000 ч

0,95

Средний срок службы, лет

8

Знак утверждения типа

наносится графическим способом на планку, закрепленную на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Наименование

Обозначение

Количество

Весы НС

-

1 шт.

Адаптер

-

1 шт.

Шестигранный гаечный ключ

-

1 шт.

Весы НС. Руководство по эксплуатации

Мк2.790.240 РЭ

В электронном виде на сайте: massa.ru

Перечень специализированных предприятий, осуществляющих гарантийный и послегарантийный ремонт

-

В электронном виде на сайте: massa.ru

Методика поверки

МП 2301-0322-2020

1 экз.

Сведения о методах измерений

приведены в разделах 4-6 Мк2.790.240 РЭ. Весы НС. Руководство по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ТУ 4274-024-27450820-2020. Весы НС. Технические условия
