| Номер в госреестре | 81322-21 |
| Наименование СИ | Системы автоматизированные дистанционного контроля температуры |
| Обозначение типа СИ | АСДКТ-01 |
| Изготовитель | Общество с ограниченной ответственностью "Зерноприбор" (ООО "Зерноприбор"), г. Краснодар |
| Год регистрации | 2021 |
| Срок свидетельства | 18.03.2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматизированные дистанционного контроля температуры АСДКТ-01 предназначены для дистанционных измерений температуры зерна в силосах элеваторов в комплекте с медными термопреобразователями сопротивления, применяемыми в качестве первичных датчиков температуры установленных на термоподвесках.
Системы автоматизированные дистанционного контроля температуры АСДКТ-01 представляют собой аппаратно-программный комплекс, состоящий из двух составных частей (блоков), работающих под управлением программы верхнего уровня CornM, установленной на персональном компьютере. Электрическое соединение блоков осуществляется с помощью соединительных проводов.
Местный измерительный блок температуры Б3-39М выполнен в пластмассовом пыле-влагозащищенном корпусе и предназначен для измерения, преобразования и передачи текущих значений температуры первичных преобразователей с использованием проводной связи на персональный компьютер. Местный измерительный блок Б3-39М располагается в непосредственной близости от первичных преобразователей и имеет 72 температурных измерительных канала (12 термоподвесок по 6 термопреобразователей в каждой термоподвеске).
Коммутатор каналов ИТ-1 выполнен в пластмассовом пыле-влагозащищенном корпусе и предназначен для управления электрическим питанием местных измерительных блоков Б3-39М. К одному коммутатору каналов ИТ-1 может быть подключено 224 местных измерительных блоков Б3-39М.
Система АСДКТ-01 соответствует требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Блок измерительный Б3-39М относится к пыленепроницаемому электрооборудованию исполнения А по ГОСТ IEC 51241-1-1-2011 и предназначен для применения в зонах, опасных по воспламенению горючей пыли, в соответствии с присвоенной
аркировка специальным знаком взрывобезопасности в соответствии с ТР
маркировкой. IV ТС 012-2011 I
В конструкции системы автоматизированной дистанционного контроля температуры АСДКТ-01 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.
Заводские номера блоков, входящих в состав системы автоматизированной дистанционного контроля температуры АСДКТ-01 и буквенно-цифровые обозначения, однозначно идентифицирующие каждый блок, наноситься на лицевые поверхности корпусов блоков типографическим методом, обеспечивающим четкость и сохранность маркировки в течении всего срока эксплуатации.

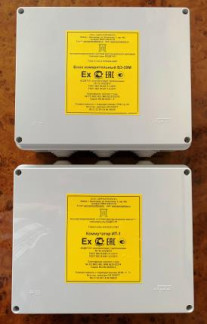

Рисунок 1. Общий вид систем автоматизированных дистанционного контроля температуры АСДКТ-01
Общий вид систем автоматизированных дистанционного контроля температуры АСДКТ-01 представлен на рисунке 1.
Пломбирование систем автоматизированных дистанционного контроля температуры АСДКТ-01 не предусмотрено.
Таблица 1- Программа верхнего уровня управления работой системы АСДКТ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | CornM |
| Номер версии (идентификационный номер) ПО | 4.0.2.3 |
| Цифровой идентификатор ПО (для указанной версии ПО) | A77E881002350C8EF922 1E635B9CD26F |
| Алгоритм расчета цифрового идентификатора ПО | md5 |
| Уровень защиты ПО в соответствии с ГОСТ Р.50.2.077-2014 | средний |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения температуры, °С | от -30 до +50 |
| Пределы допускаемой основной абсолютная погрешности измерений температуры, °С | ± 2,0 |
| Пределы допускаемой дополнительной, приведенной к диапазону измерений погрешности, вызванной отклонением температуры от нормальных условий эксплуатации, % | ± 0,02 на каждый °С |
| Нормальные условия измерений: - температура окружающей среды, оС - относительная влажность воздуха, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 60 до 106,7 |
| Наименование характеристики | Значение |
| Габаритные размеры корпусов составных частей (блоков): - местный измерительный блок температуры Б3-39М (не более), мм | 250x200x95 |
| - коммутатор каналов ИТ-1, для подключения Б3-39М (не более), мм | 250x200x95 |
| Массы составных частей (блоков): - местный измерительный блок температуры Б3-39М (не более), кг | 1,0 |
| - коммутатор каналов ИТ-1, для подключения Б3-39М (не более), кг | 2,0 |
| Потребляемая мощность (не более), В • А | 20 |
| Наименование характеристики | Значение |
| Компенсация сопротивления соединительных проводников (не более), Ом | 15 |
| - температура окружающей среды (рабочие условия эксплуатации), оС | от -30 до +50 |
| - относительная влажность воздуха | до 90 |
| (рабочие условия эксплуатации), % | при 30 °С |
| - атмосферное давление (рабочие условия эксплуатации) , кПа | от 60 до 106,7 |
наносят типографским способом на титульном листе паспорта, на титульном листе руководства по эксплуатации и на таблички (шильдики), расположенные на лицевой поверхности крышек корпусов составных частей (блоков) Б3-39М и ИТ-1.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Местный измерительный блок температуры | Б3-39М | 1 шт. |
| Коммутатор каналов, для подключения Б3-39М | ИТ-1 | 1 шт. |
| Преобразователь интерфейсаиБВЯЗ 485 | AC-4 | 1 шт. |
| Программа верхнего уровня управления работой системы АСДКТ-01 | CornM | 1 шт. |
| Руководство по эксплуатации | ЗПТИ2.599.002 РЭ | 1 шт. |
| Паспорт | ЗПТИ2.599.002 ПС | 1 шт. |
| Методика поверки | - | 1 шт. |
приведены в эксплуатационном документе ЗПТИ2.599.002 РЭ Руководство по эксплуатации, раздел 6 «Использование различных функций в программе».
ТУ 4217-020-10070243-2020 Автоматизированные системы дистанционного контроля температуры АСДКТ-01. Технические условия
| Зарегистрировано поверок | 84 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
