| Номер в госреестре | 81324-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 20000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища, сферической крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВСП-20000 с заводскими номерами 3, 7 расположены на территории резервуарного парка Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь») по адресу: Томское РНУ, НПС «Парабель» Томская область, Парабельский район, с. Парабель, Производственная площадка НПС «Парабель», строение 17.

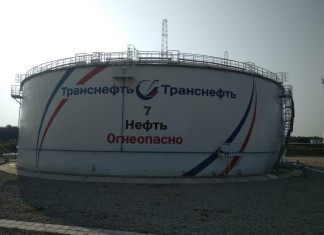

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид резервуаров вертикальных стальных цилиндрических РВСП-20000 представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-20000 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВСП-20000 | 2 шт. |
| Паспорт | - | 2 экз. |
| Градуировочная таблица | - | 2 экз. |
приведены в пункте 8 паспорта.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 5 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
