| Номер в госреестре | 81329-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-10000, РВС-20000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-10000, РВС-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 10000 м3, 20000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-10000, РВС-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-10000 с заводским номером 36, РВС-20000 с заводским номером 1 расположены на территории резервуарных парков Акционерного общества «Транснефть -Верхняя Волга» (АО «Транснефть - Верхняя Волга») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | |
| 36 | АО «Транснефть - Верхняя Волга» Горьковское РНУ, ЛПДС «Староликеево», Нижегородская область, Кстовский район, с. Большое Мокрое |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | |
| 1 | АО «Транснефть - Верхняя Волга» Горьковское РНУ, НПС «Горький», 607650 Нижегородская область, Кстовский район, деревня Мешиха |

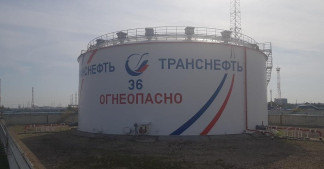

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид резервуаров вертикальных стальных цилиндрических РВС-10000, РВС-20000 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара РВС-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-10000, РВС-20000 не предусмотрено.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РВС-10000 | РВС-20000 | |
| Номинальная вместимость, м3 | 10000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-10000 (РВС-20000) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-10000, РВС-20000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
