| Номер в госреестре | 81330-21 |
| Наименование СИ | Рефлектометры импульсные |
| Обозначение типа СИ | Teleflex |
| Изготовитель | "Seba Dynatronic Mess-und Ortungstechnik GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 18.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры импульсные Teleflex (далее по тексту - рефлектометры) предназначены для измерений временной задержки импульса при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание»). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в следующих модификациях:
- модификация Teleflex LV (переносной портативный вариант);
- модификация Teleflex SX-1 (переносной вариант);
- модификация Teleflex SX-1-M (вариант для монтажа в испытательную лабораторию);
- модификация Teleflex SX-M (вариант для монтажа в испытательную лабораторию);
- модификация Teleflex VX-P (переносной вариант);
- модификация Teleflex VX-M (вариант для монтажа в испытательную лабораторию). Модификации отличаются функциональными возможностями, конструктивным
исполнением, габаритами, массой.
Для связи с внешними устройствами рефлектометры имеют интерфейсы USB (Teleflex LV);USB, CAN (Teleflex SX-1, Teleflex SX-1-M, Teleflex SX-M); USB, Ethernet (Teleflex VX-P, Teleflex VX-M).

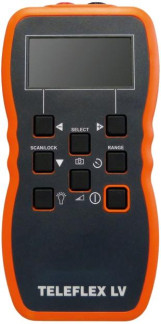

Общий вид рефлектометров представлен на рисунках 1 - 6.
Пломбирование рефлектометров импульсных Teleflex не предусмотрено.
Рефлектометры функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||
| Teleflex LV | Teleflex SX-1, Teleflex SX-l-M, Teleflex SX-M | Teleflex VX-P, Teleflex VX-M | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 4.01 | He ниже 4.01 | He ниже 7.01 |
| Цифровой идентификатор аппаратного ПО | - | - | - |
Таблица 2 - Метрологические характеристики рефлектометров Teleflex LV
| Наименование характеристики | Значение |
| Диапазон измерений временной задержки импульса ДТ, мкс | от 0,07 до 640 |
| Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс | ±0,01-ДТ |
| Диапазон рассчитываемого расстояния, м | от 0,07 до 640 |
Таблица 3 - Метрологические характеристики рефлектометров Teleflex SX-1, Teleflex SX-l-M, Teleflex SX-M
| Наименование характеристики | Значение |
| Диапазон измерений временной задержки импульса ДТ, мкс ^ | от 0,25 до 2000 |
| Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс | ±0,001-ДТ |
| Диапазон рассчитываемого расстояния, м | от 20 до 160-103 |
| Примечание - ^ - при скорости распространения импульса V/2=80 м/мкс | |
Таблица 4 - Метрологические характеристики рефлектометров Teleflex VX-P, Teleflex VX-M
| Наименование характеристики | Значение |
| Диапазон измерений временной задержки импульса ДТ, мкс ^ | от 0,25 до 16000 |
| Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс | ±0,002-ДТ |
| Диапазон рассчитываемого расстояния, м | от 20 до 1280-103 |
| Примечание - ^ - при скорости распространения импульса V/2=80 м/мкс | |
Таблица 5 - Основные технические характеристики рефлектометров Teleflex LV
| Наименование характеристики | Значение |
| Число измерительных каналов | 1 |
| Волновое сопротивление (импеданс) измерительного выхода, Ом | 25; 50; 75; 100 |
| Диапазон установки скорости распространения импульса V/2, м/мкс | от 1 до 148 |
| Наименование характеристики | Значение |
| Параметры дисплея | монохромный ЖК, 128 на 64 точек |
| Объем памяти рефлектограмм, шт., не менее | 50 |
| Параметры электрического питания: - напряжение постоянного тока, В | 9 |
| Габаритные размеры, мм, не более (длинахширинахвысота) | 165x90x37 |
| Масса, кг, не более | 0,35 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
Таблица 6 - Основные технические характеристики рефлектометров Teleflex SX-1, Teleflex SX-1-М, Teleflex SX-М_
| Наименование характеристики | Значение |
| Число измерительных каналов | 2 |
| Коэффициент передачи, дБ | от 0 до +22 |
| Волновое сопротивление (импеданс) измерительного выхода, Ом | 50 1) (от 10 до 500) 2) |
| Диапазон установки скорости распространения импульса V/2, м/мкс | от 10,0 до 149,9 |
| Параметры дисплея | размер 10,1 дюйма, цветной ЖК, сенсорный, разрешение 1280 на 800 точек |
| Объем памяти рефлектограмм, шт., не менее | 100 000 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | 12 |
| Габаритные размеры, мм, не более (длинахширинахвысота) - модификация Teleflex SX-1 | 362x305x195 |
| - модификация Teleflex SX-1-М | 483x295x258 |
| - модификация Teleflex SX-М | 483x295x258 |
| Масса, кг, не более | |
| - модификация Teleflex SX-1 - модификация Teleflex SX-1-М - модификация Teleflex SX-М | 7, 8 6.5 6.5 |
| Рабочие условия измерений: | |
| - температура окружающего воздуха, °С | от -10 до +50 |
| - относительная влажность воздуха, % | 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
| Примечания | |
| 1) - номинальное, по умолчанию; | |
| 2) - регулируемое |
Таблица 7 - Основные технические характеристики рефлектометров Teleflex VX-P, Teleflex VX-M
| Наименование характеристики | Значение |
| Число измерительных каналов | 3 |
| Коэффициент передачи, дБ | от 0 до +22 |
| Волновое сопротивление (импеданс) измерительного выхода, Ом | 50 |
| Диапазон установки скорости распространения импульса V/2, м/мкс | от 10,0 до 149,9 |
| Параметры дисплея | размер 15 дюймов, цветной ЖК, сенсорный, разрешение 1024 на 768 точек |
| Объем памяти рефлектограмм, шт., не менее | 1000 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230 50 |
| Габаритные размеры, мм, не более (длинахширинахвысота) - модификация Teleflex VX-P - модификация Teleflex VX-M | 525x445x220 483x295x258 |
| Масса, кг, не более - модификация Teleflex VX-P - модификация Teleflex VX-M | 18 15 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 90 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель рефлектометров способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр импульсный Teleflex (модификация по заказу) | - | 1 шт. |
| Кабель измерительный | - | 2 шт. |
| Зарядное устройство | - | 1 шт. 1) |
| Жесткий кейс для переноски | - | 1 шт. 2) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-224-20 | 1 экз. |
| Примечания 1) - для модификаций Teleflex LV, Teleflex SX-1; 2) - для модификации Teleflex LV | ||
приведены в руководстве по эксплуатации в разделах «Измерение», «Проведение измерения» и «Проведение измерений».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Техническая документация изготовителя
| Зарегистрировано поверок | 13 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
