| Номер в госреестре | 81336-21 |
| Наименование СИ | Счетчики холодной и горячей воды крыльчатые |
| Обозначение типа СИ | СВ |
| Изготовитель | Общество с ограниченной ответственностью "МАСТЕР" (ООО "МАСТЕР"), г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 18.03.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики холодной и горячей воды крыльчатые СВ (далее - счетчики) предназначены для измерений объема воды в трубопроводах систем водоснабжения и теплоснабжения.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства. Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в следующих модификациях в зависимости от диаметра условного прохода (ДУ) и метрологического класса по ГОСТ Р 50601-93: СВ-15В, СВ-15С, СВ-20В, СВ-20С, СВ-25В, СВ-25С, СВ-32В, СВ-32С, СВ-40В, СВ-40С, СВ-50В, СВ-50С (ДУ соответственно 15, 20, 25, 32, 40 и 50 мм).
Счетчики имеют метрологический класс В или С. В зависимости от этого в обозначении счетчика указывается буква «В» или «С».
Счетчики могут иметь импульсный выход с ценой импульса 1,10,100,1000 дм3/имп., при этом в обозначении счетчика добавляется буква «И».
Для дистанционного съема показаний счетчики могут комплектоваться аналоговым или цифровым радиомодулем.
Счетчики могут иметь резьбовое или фланцевое соединение.
Счетчики оснащены защитой от внешних магнитных полей.
Счетчики выпускаются под торговыми марками «Мастер Метролог», «Росконтроль». Торговая марка может быть изменена по решению изготовителя.

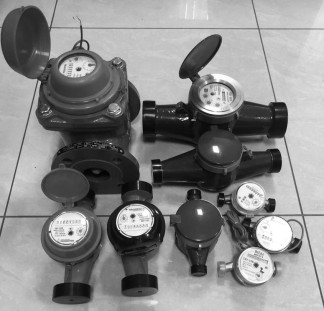

Общий вид счетчиков и схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2 и 3.
Знак поверки может быть нанесен на лицевой части счетчика флексографией или на самоклеящейся пломбе. Так же может быть использована свинцовая пломба со знаком поверки и годом выпуска.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Диаметр условного прохода (ДУ), мм | 15 | 20 | 25 | 32 | 40 | 50 |
| Минимальный расход Qmin, м3/ч: - класс В - класс С | 0,03 0,015 | 0,05 0,025 | 0,07 0,035 | 0,12 0,06 | 0,2 0,1 | 0,45 0,3 |
| Переходный расход Qt, м3/ч: - класс В - класс С | 0,12 0,09 | 0,2 0,15 | 0,28 0,21 | 0,48 0,36 | 0,8 0,6 | 3,0 1,5 |
| Номинальный расход Qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 10 | 15 |
| Максимальный расход Qmax, м3/ч | 3 | 5 | 7 | 12 | 20 | 30 |
| Порог чувствительности, м3/ч, не более: - класс В - класс С | 0,5Qmin | |||||
| 0,8Qmin | 0,5Qmin | |||||
| Пределы допускаемой относительной погрешности при измерении объема, % в поддиапазонах: от Qmin до Qt от Qt (включ.) до Qmax | ±5 ±2 | |||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Диаметр условного прохода (ДУ), мм | 15 20 | 25 | 32 | 40 | 50 |
| Цена наименьшего деления индикаторного устройства, м3 | 0,0001* | ||||
| Емкость индикаторного устройства, м3 | 99999,9999* | ||||
| Максимальное рабочее давление, МПа | 1,6 | ||||
| Температура воды, °С | от 5 до 90 | ||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 165 99 104 | 260 105 120 | 300 125 155 | 300 125 185 | |
| Масса, кг, не более | 1,5 | 2,2 | 2,5 | 4,5 | 6,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35°С, % | от 5 до 50 от 84 до 106 до 95 | ||||
| Средняя наработка на отказ, ч | 100000 | ||||
| Средний срок службы, лет | 12 | ||||
| *емкость и цена деления индикаторного устройства могут быть изменены в зависимости от заказа | |||||
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Счетчик холодной и горячей воды крыльчатый СВ | - | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. | |
| Методика поверки | МП 102-221-2020 | 1 экз. | на партию |
| Комплект монтажных частей и принадлежностей | - | 1 шт. | по отдельному заказу |
| Упаковка | - | 1 шт. |
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации.
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4213-001-61309770-2020 Счетчики холодной и горячей воды крыльчатые СВ. Технические условия
| Зарегистрировано поверок | 536191 |
| Поверителей | 65 |
| Актуальность данных | 17.11.2024 |
