| Номер в госреестре | 81346-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | JDZXR22-10C1 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай. Адрес: No. 885 FangShanXiEr Road, Xiang’An Industrial Area 361101, Xiamen, Fujian, Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения JDZXR22-10C1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции одного напряжения переменного тока в другое напряжения переменного тока при неизменной частоте.
Трансформаторы - однофазные, индуктивные, с одним изолированным выводом первичной обмотки, другой конец первичной обмотки при эксплуатации заземляется. Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Первичные и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию и образует корпус трансформатора.
Трансформаторы с двумя вторичными обмотками, смонтированными на едином сердечнике. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на основании. Контактная коробка снабжена изоляционной пломбируемой крышкой.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы напряжения JDZXR22-10C1 с зав. №№ 205712008, 205722008, 205732008, 205752008, 205762008, 400532008.
Нанесение знака поверки на трансформатор предусмотрено на боковую часть крышки контактной коробки.

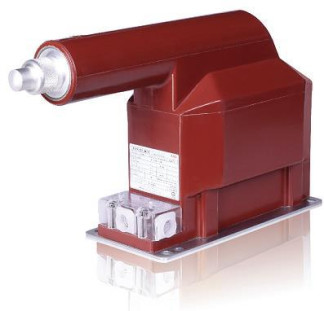

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа и места нанесения знака поверки приведен на рисунке 1.
| В Рисунок 1 - Общий вид средства измерений и обозначение несанкционированного доступа (A) и места нанесения знака поверки (Б) Программное обеспечение отсутствует. Технические характеристикиТаблица 1 - Метрологические характеристики | места пломбировки от |
| Наименование характеристики | Значение |
| Номинальное напряжения первичной обмотки, кВ | 10/V3 |
| Значения номинальных напряжений вторичных обмоток, В - основной | 100/V3 |
| - дополнительной | 100/3 |
| Класс точности вторичных обмоток по ГОСТ 1983-2015 - основной | 0,5 |
| - дополнительной | 3P |
| Номинальные мощности вторичных обмоток, В • А - основной | 20 |
| - дополнительной | 50 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 278 |
| - Ширина | 148 |
| - Глубина | 487 |
| Масса трансформатора, кг, не более | 24 |
| Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | JDZXR22-10C1 | 1 шт. |
| Паспорт | ЭО.2712.71.ПС | 1 экз. |
приведены в паспорте ЭО.2712.71.ПС «Трансформатор напряжения JDZXR22-10C1»
Нормативные документы, устанавливающие требования к трансформаторам напряжения JDZXR22- 10C1
Государственная поверочная схема, утвержденная приказом Росстандарта от 30.12.2019 № 3453. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/43 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
