| Номер в госреестре | 81347-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LМZВ1-10 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай. Адрес: No. 885 FangShanXiEr Road, Xiang’An Industrial Area 361101, Xiamen, Fujian, Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LМZВ1-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы состоят из магнитопровода с двумя вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки.
Трансформаторы по принципу конструкции - шинные, с литой изоляцией и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов.
Рабочее положение трансформаторов в пространстве - любое.
Крепление осуществляется с помощью четырех болтов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.
К трансформаторам данного типа относятся трансформаторы тока LМZВ1-10 с зав. №№ 118422008, 118432008, 118442008, 118452008, 118462008, 118472008.
Нанесение знака поверки на трансформатор не предусмотрено.

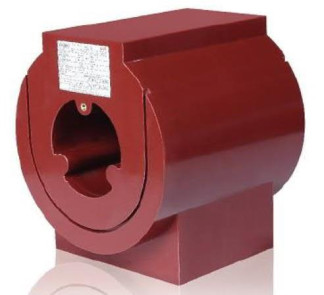

Общий вид средства измерений приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 10 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 3000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 | 0,5S/0,5 |
| Номинальная вторичная нагрузка, В • А | 5/30 |
| Номинальные коэффициенты безопасности приборов вторичных обмоток для измерений, не более | 5/5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - Высота | 295 |
| - Ширина | 220 |
| - Глубина | 260 |
| Масса трансформатора, кг, не более | 30 |
| Условия эксплуатации: - температура окружающей среды, оС | от -25 до +40 |
| Средний срок службы, лет, не менее | 30 |
| Средняя наработка на отказ, ч, не менее | 262800 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LМZВ1-10 | 1 шт. |
| Паспорт | ЭО.2712.70.ПС | 1 экз. |
приведены в паспорте ЭО.2712.70.ПС «Трансформатор тока типа LМZВ1-10»
Нормативные документы, устанавливающие требования к трансформаторам тока LМZВ1-10
Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 22.09.2024 |
