| Номер в госреестре | 81364-21 |
| Наименование СИ | Счётчики электрической энергии статические |
| Обозначение типа СИ | Милур 107 |
| Изготовитель | Общество с ограниченной ответственностью "Милур Интеллектуальные Системы" (ООО "Милур ИС"), г. Москва, г. Зеленоград |
| Год регистрации | 2021 |
| Срок свидетельства | 29.03.2026 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии статические Милур 107 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети: среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока в фазе и нейтрали, разности токов между фазой и нейтралью, частоты переменного тока, коэффициентов cos^, sin^, tg^>, активной, реактивной и полной мощности, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии, разработанного и изготовленного АО «ПКК Миландр». В зависимости от модификации в счетчиках присутствуют один или два преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.
Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток. Максимальное число тарифов - четыре, число тарифных зон - восемь.
Коррекция (синхронизация) времени осуществляется как вручную, так и автоматически.
В качестве счётного механизма в счетчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. Для счетчика наружной установки ЖКИ находится в отдельном блоке индикации, представляющем собой переносное устройство для дистанционного считывания информации со счетчика. Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ.
Счетчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы. В зависимости от модификации устройство отключения (ограничения)/включения нагрузки может быть как внутренним, так и внешним.
Счетчики имеют возможность фиксировать воздействие сверхнормативного магнитного поля.
Счетчики с расширенным функционалом позволяют настраивать порог срабатывания события воздействия сверхнормативного магнитного поля, а также изменения температуры внутри корпуса. Измеренные счетчиками данные и события записываются в энергонезависимую память.
Счетчики поддерживают следующие интерфейсы связи, в зависимости от модификации:
- оптический порт (основной интерфейс, присутствует во всех исполнениях), RS-485;
- универсальный проводной интерфейс, RF433, RF868, Lora RF868, RF2400, PLC, PLC.G3, GSM.
Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти следующей информации, в зависимости от модификации:
- значения учтенной активной и реактивной энергии прямого и обратного направлений, накопленных нарастающим итогом с момента изготовления суммарно и по каждому (до 4-х) тарифу;
- приращения активной и реактивной электроэнергии (прием, отдача) за 60-ти минутные интервалы времени, глубина хранения 246 суток;
- формирование профиля мощности нагрузки прямого и обратного направлений с программируемым интервалом временем интегрирования, в диапазоне от 1 до 60 минут (с шагом 1 минута), глубина хранения 246 суток при 60-минутном интервале;
- значения активной и реактивной электроэнергии с нарастающим итогом суммарно и раздельно по тарифам за сутки, глубина хранения не менее 123 суток;
- значения активной и реактивной электроэнергии (прием, отдача) на текущий месяц и на начало предыдущих 36 месяцев;
- значения активной и реактивной электроэнергии (прием, отдача) за текущий год и предыдущие два года (на начало года);
- значения активной и реактивной электроэнергии (прием, отдача) за прошедший месяц, глубина хранения - 36 месяцев;
- калибровочный коэффициент часов реального времени;
- годовое тарифное расписание и исключительные (праздничные) дни;
- модификация и серийный (заводской) номер счетчика;
- серийный номер узла печатного;
- номер версии (идентификационный номер) программного обеспечения.
В процессе эксплуатации счетчики обеспечивают ведение следующих журналов, в зависимости от модификации:
- события, относящиеся к напряжениям;
- события, относящиеся к токам;
- события включения/выключения счетчика, коммутации реле нагрузки;
- события программирования параметров счетчика (коррекция данных);
- события внешних воздействий;
- коммуникационные события;
- события контроля доступа;
- события диагностики и инициализации;
- события по превышению реактивной мощности (тангенс сети);
- события параметров качества сети;
- события телесигнализации.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
В зависимости от функционала счётчиками поддерживается:
- протокол обмена информацией с компонентами интеллектуальной системы учета согласно ГОСТ Р 58940-2020 и проприетарный протокол МИ107 - для счётчиков с расширенным функционалом;
- проприетарный протокол МИ107 - для счётчиков со стандартным функционалом.
Счётчики состоят из следующих узлов:
- корпус;
- клеммные колодки (силовая - для подключения сети, слаботочная - для подключения внешнего источника питания, импульсных выходов, дополнительных интерфейсов);
- клеммные прозрачные крышки;
- прозрачная крышка корпуса (кроме счетчиков SPLIT исполнения);
- измерительный модуль;
- дополнительные интерфейсные модули.
Счётчики в корпусах SPLIT для наружной установки имеют конструкцию, состоящую из блока счётчика, который устанавливается на опоре линии электропередачи или непосредственно на внешнюю стену строения, и блока индикации переносной конструкции, связь которого с блоком счетчика осуществляется по радиоканалу.
В счетчиках предусмотрена возможность замены внутреннего источника питания без нарушения поверительных клейм.
Степень защиты счетчиков от проникновения пыли и воды - IP51 (для счетчиков, устанавливаемых внутри помещений) или IP54 (для счетчиков наружной установки) в соответствии с ГОСТ 14254-2015. Счетчики с уменьшенными клеммными крышками требуют дополнительной защиты от прямого попадания воды. Крышки всех исполнений являются прозрачными.
Модификации счетчиков с радиоинтерфейсами могут иметь выходной соединитель (розетку) для использования внешних антенн.
Счетчики имеют несколько модификаций, отличающихся:
- конструкцией корпуса;
- наличием и типом интерфейсов связи;
- функциональными возможностями;
- метрологическими характеристиками;
- наличием или отсутствием встроенного реле отключения (ограничения)/включения нагрузки;
- наличием дополнительного датчика тока в «нулевом» проводе.
Класс характеристик процесса измерений показателей качества электроэнергии счетчиков соответствует классу S согласно ГОСТ 30804.4.30-2013.
Структура условного обозначения счетчиков:
Милур 107 □.□□-□□□-□□-□□
1 2 3 4 5 6 7 8 9
1 - Тип счетчика
2 - Функционал:
□ - стандартный функционал;
S - расширенный функционал1-*;
3 - Базовый (максимальный) ток; класс точности по активной/реактивной энергии:
2 - 5 (100) А; 1/2;
4 - Номинальное напряжение:
2 - 230 В;
5 - Наличие дополнительных интерфейсных модулей2*:
F - радиоинтерфейс 868 МГц;
G - GSM;
H - GSM LTE;
K - GSM NB IoT;
M - радиоинтерфейс 2400 МГц;
N - Lora (тип 1);
P - PLC;
R - RS-485;
U - универсальный проводной интерфейс;
V - радиоинтерфейс Lora 868 МГц (тип 2); X - PLC.G3;
Y - Lora (тип 3);
Z - радиоинтерфейс 433 МГц.
1) Расширенный функционал включает в себя:
- измерение показателей качества электроэнергии;
- возможность выбора протокола обмена данными;
- энергонезависимую фиксацию вскрытия корпуса и клеммных крышек;
- два резервных источника питания (в корпусах 7мТН35 и 9мТН35);
- увеличенный гарантийный срок;
- встроенная батарея часов реального времени;
- наличие трехосевого датчика магнитного поля.
2) Все модификации счетчиков имеют оптопорт.
6 - Тип корпуса и температура:
1 - 7мТН35, от минус 40 до плюс 70 °С;
2 - 9мТН35, от минус 40 до плюс 70 °С;
3 - SPLIT:
Блок измерительный: от минус 50 до плюс 70 °С;
Блок индикации Милур Т: от минус 10 до плюс 40 °С.
7 - Клеммные крышки (только для 7мТН35 и 9мТН35):
□ - стандартные;
L - уменьшенные.
8 - Наличие встроенного реле отключения нагрузки:
□ - отсутствует;
D - присутствует.
9 - Измерительный элемент в «нулевом» проводе:
□ - отсутствует;
T - присутствует.
Заводской номер наносится на корпус счетчиков любым технологическим способом в виде цифрового кода.

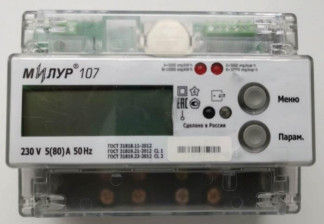

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунках 1 и 2.
в) счетчики в корпусе SPLIT (наружная установка) Рисунок 1 - Общий вид счётчиков
а) счетчики в корпусе 7мТН35
Пломба с нанесением знака поверки
б) счетчики в корпусе SPLIT
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счетчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счетчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Milur107.bin |
| Номер версии (идентификационный номер ПО), не ниже | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной электрической энергии для счетчиков со стандартным функционалом | 1 (ГОСТ 31819.212012) |
| Пределы допускаемых погрешностей измерений активной электрической энергии и мощности для счетчиков класса точности 1 с расширенным функционалом | таблицы 3-16 |
| Класс точности при измерении реактивной электрической энергии для счетчиков со стандартным функционалом | 2 (ГОСТ 31819.232012) |
| Пределы допускаемых погрешностей измерений реактивной электрической энергии и мощности для счетчиков класса точности 2 с расширенным функционалом | таблицы 3-16 |
| Постоянная счетчика в основном режиме/в режиме поверки, имп./кВт-ч (импульсный выход активной энергии): - счетчики со стандартным функционалом - счетчики с расширенным функционалом | 5000/10000 (в режиме поверки до 50 А) 5000/20000 (в режиме поверки до 50 А) |
| Постоянная счетчика в основном режиме/в режиме поверки, имп./квар-ч (импульсный выход реактивной энергии): - счетчики со стандартным функционалом - счетчики с расширенным функционалом | 5000/10000 (в режиме поверки до 50 А) 5000/20000 (в режиме поверки до 50 А) |
| Наименование характеристики | Значение |
| Номинальное фазное напряжение С/ном, В | 230 |
| Установленный рабочий диапазон напряжения, В | от 0,8-Сном до 1,2-Сном |
| Расширенный рабочий диапазон напряжения, В | от 0,8-Сном до 1,3-Сном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,3-Сном |
| Базовый ток /б, А | 5 |
| Максимальный ток /макс, А | 100 |
| Номинальная частота сети /ном, Гц | 50 |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Сф, В* | от 0,3-Сном до 1,3'Сном |
| Пределы допускаемой основной относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, %* | ±0,5 |
| Средний температурный коэффициент при измерении среднеквадратических значений фазного напряжения переменного тока в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений отрицательного отклонения напряжения 5U(.), %* | от 0 до 70 |
| Пределы допускаемой основной абсолютной погрешности измерений отрицательного отклонения напряжения, %* | ±0,5 |
| Средний температурный коэффициент при измерении отрицательного отклонения напряжения в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений положительного отклонения напряжения 5U(+), %* | от 0 до 30 |
| Пределы допускаемой основной абсолютной погрешности измерений положительного отклонения напряжения, %* | ±0,5 |
| Средний температурный коэффициент при измерении положительного отклонения напряжения в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, А* | от 0,01 •/б до 1,1 •/макс |
| Пределы допускаемой основной абсолютной погрешности измерений среднеквадратических значений силы переменного тока в фазе /ф/нейтрали /н, А* | ±[/ф,изм • 0,01 + 0,02] ±[ /н,изм • 0,01 + 0,02] |
| Средний температурный коэффициент при измерении среднеквадратических значений силы переменного тока в диапазоне рабочих температур, А/°С*: - в фазе - в нейтрали | ±0,0005- /ф,изм ±0,0005- /н,изм |
| Диапазон измерений разности токов между фазой и нейтралью /неб (небаланс токов), А* | от 0,01 •/б до 1,1 •/макс |
| Пределы допускаемой основной абсолютной погрешности измерений разности токов между фазой и нейтралью /неб (небаланс токов), А* | ±[/неб,изм' 0,02 + 0,04] |
| Средний температурный коэффициент при измерении разности токов между фазой и нейтралью (небаланс токов) в диапазоне рабочих температур, А/°С* | ±0,0005- /неб,изм |
| Наименование характеристики | Значение |
| Диапазон измерений частоты переменного тока f, Гц* | от 42,5 до 57,5 |
| Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц* | ±0,05 |
| Средний температурный коэффициент при измерении частоты переменного тока в диапазоне рабочих температур, Гц/°С* | ±0,0007 |
| Диапазон измерений отклонения основной частоты напряжения электропитания Л/, Гц* | от -7,5 до +7,5 |
| Пределы допускаемой основной абсолютной погрешности измерений отклонения основной частоты напряжения электропитания, Гц* | ±0,05 |
| Средний температурный коэффициент при измерении отклонения основной частоты напряжения электропитания, Гц/°С* | ±0,0007 |
| Диапазон измерений коэффициента мощности cos^* | от -1 до +1 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента мощности cos^, %* | ±3 |
| Средний температурный коэффициент при измерении коэффициента мощности cos^ в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений коэффициента sin^* | от -1 до +1 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента sin^, %* | ±3 |
| Средний температурный коэффициент при измерении коэффициента sin^ в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений коэффициента tg^* | от -57,29 до +57,29 |
| Пределы допускаемой основной относительной погрешности измерений коэффициента tg^, %* | ±3 |
| Средний температурный коэффициент при измерении коэффициента tg^ в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений полной мощности S, В А* | 0,8-ином < U< 1,3-ином 0,0Мб < I < 1,1-/макс |
| Пределы допускаемой основной абсолютной погрешности измерений полной мощности, ВА* | ±[£изм^ 0,01 + 4,5] |
| Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур, ВА /°С* | таблица 17 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности перенапряжения, с* | ±0,02 |
| Средний температурный коэффициент при измерении длительности перенапряжения в диапазоне рабочих температур, с/°С* | ±0,0003 |
| Диапазон измерений перенапряжения бЦюр, % от ином* | от 0 до 30 |
| Пределы допускаемой основной относительной погрешности измерений перенапряжения, %* | ±0,5 |
| Средний температурный коэффициент при измерении перенапряжения в диапазоне рабочих температур, %/°С* | ±0,05 |
| Диапазон измерений длительности провала напряжения Л^пи, с* | от 0,04 до 120 |
| Пределы допускаемой основной абсолютной погрешности измерений длительности провала напряжения, с* | ±0,02 |
| Наименование характеристики | Значение |
| Средний температурный коэффициент при измерении длительности провала напряжения в диапазоне рабочих температур, с/°С* | ±0,0003 |
| Диапазон измерений глубины провала напряжения 8Uii, %* | от 0 до 70 |
| Пределы допускаемой основной относительной погрешности измерений глубины провала напряжения, %* | ±0,5 |
| Средний температурный коэффициент при измерении глубины провала напряжения в диапазоне рабочих температур, %/°С* | ±0,05 |
| Стартовый ток (чувствительность), А, не более: - по активной энергии (класс точности 1 по ГОСТ 31819.21-2012) - по реактивной энергии (класс точности 2 по ГОСТ 31819.23-2012) | 0,02 0,025 |
| Минимальное время между импульсами при измерении активной электрической энергии для счетчиков класса точности 1 по ГОСТ 31819.21-2012 и реактивной электрической энергии для счетчиков класса точности 2 по ГОСТ 31819.23-2012 | таблица 18 |
| Ход внутренних часов в нормальных условиях измерений, с/сут, не хуже | ±0,5 |
| Средний температурный коэффициент хода внутренних часов в диапазоне рабочих температур, с/(сут-°С) | таблица 19 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +21 до +25 от 30 до 80 |
| * Только для счетчиков с расширенным функционалом; /ф,изм - измеряемое значение среднеквадратического значения силы переменного тока в фазе, А; 1н,изм - измеряемое значение среднеквадратического значения силы переменного тока в нейтрали, А; 1неб,изм - измеряемое значение разности токов между фазой и нейтралью (небаланса токов), А; ^изм - измеряемое значение полной мощности, ВА. Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений. | |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при номинальном напряжении_
| Класс точности | Пределы допускаемой основной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±1,5 | 0,05/б < I < 0,1/б | cos^-1 |
| ±1,0 | 0,1 /б < I < /макс | ||
| Класс точности | Пределы допускаемой основной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| ±1,5 | 0,1 /б < / < 0,2/б | cos^=0,5 (при индуктивной нагрузке (далее - инд.)) cos^=0,8 (при емкостной нагрузке (далее - емк.)) | |
| ±1,0 | 0,2 /б < / < /макс | ||
| При измерении реактивной энергии и мощности | |||
| 2 | ±2,5 | 0,05 /б < / < 0,1/б | sin^=1 |
| ±2,0 | 0,1 /б < / < /макс | ||
| ±2,5 | 0,1 /б </ < 0,2/б | sin^=0,5 (инд., емк.) | |
| ±2,0 | 0,2 /б < / < /макс | sin^=0,5 (инд., емк.) | |
| ±2,5 | sin^=0,25 (инд., емк.) | ||
Таблица 4 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в установленном/расширенном/предельном рабочем диапазоне напряжения_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±0,7 | 0,05 /б < / < /макс | cos^=1 |
| ±1,0 | 0,1 /б < / < /макс | cos^=0,5 (инд.) | |
| При измерении реактивной энергии и мощности | |||
| 2 | ±1 | 0,05 /б < / </макс | sin^=1 |
| ±1,5 | 0,1 /б < / < /макс | sin^=0,5 (инд., емк.) | |
| Примечание: дополнительная относительная погрешность в предельном диапазоне напряжений сети для значений от 0 до 0,8-Сном находится в пределах от плюс 10 до минус 100 %. | |||
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±0,5 | 0,05 /б < / < /макс | cos^=1 |
| ±0,7 | 0,1 /б < / < /макс | cos^=0,5 (инд.) | |
| При измерении реактивной энергии и мощности | |||
| 2 | ±2,5 | 0,05 /б < / < /макс | sin^=1 |
| ±2,5 | 0,1 /б < / < /макс | sin^=0,5 (инд., емк.) | |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±0,8 | 0,5 •1макс | cos^=1 |
Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±3,0 | /макс/ V ^ | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±6,0 | /макс/ V ^ | sin^=1 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±3,0 | 0,5 1б | cos^=1 |
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной постоянной
| магнитной индукцией внешнего происхождения, п | ри номинальном напряжении | ||
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±2,0 | 1б | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±3,0 | 1б | sin^=1 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±2,0 | /б | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±3,0 | /б | sin^=1 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±2,0 | /б | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±3,0 | /б | sin^=1 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±2,0 | /б | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±3,0 | /б | sin^=1 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной наносекундными импульсными помехами, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±4,0 | /б | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±4,0 | /б | sin^=1 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызываемой самонагревом, при номинальном напряжении
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±0,7 | /макс | cos^=1 |
| ±1,0 | cos^=0,5 (инд.) | ||
| При измерении реактивной энергии и мощности | |||
| 2 | ±1,0 | /макс | sin^=1 |
| ±1,5 | sin^=0,5 (инд.) | ||
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2, вызванной кратковременными перегрузками по току, при номинальном напряжении_
| Класс точности | Пределы допускаемой дополнительной относительной погрешности, % | Сила переменного тока, А | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±1,5 | 30/макс (с отклонением от 0 до -10 %) в течение 10 мс | cos^=1 |
| При измерении реактивной энергии и мощности | |||
| 2 | ±1,5 | 30'/макс (с отклонением от 0 до -10 %) в течение 10 мс | sin^=1 |
Таблица 16 - Средний температурный коэффициент при измерении активной электрической энергии и мощности для счетчиков класса точности 1 и реактивной электрической энергии и мощности для счетчиков класса точности 2 в диапазоне рабочих температур при номинальном напряжении_
| Класс точности | Средний температурный коэффициент, %/°С | Ток нагрузки | Коэффициент |
| При измерении активной энергии и мощности | |||
| 1 | ±0,05 | 0,1 /б < / < /макс | cos^=1 |
| ±0,07 | 0,2/б < / < /макс | cos^=0,5 (инд.) | |
| При измерении реактивной энергии и мощности | |||
| 2 | ±0,1 | 0,1 /б < / < /макс | sin^=1 |
| ±0,15 | 0,2/б < / < /макс | sin^=0,5 (инд., емк.) | |
Таблица 17 - Средний температурный коэффициент при измерении полной мощности в диапазоне рабочих температур при номинальном напряжении_
| Класс точности | Средний температурный коэффициент, ВА/°С | Сила переменного тока, А | Коэффициент |
| 1; 2 | ±0,001- &зм | 0,1 /б < / < /макс | cos^=1 |
| sin^=1 |
| Класс точности | Средний температурный коэффициент, ВА/°С | Сила переменного тока, А | Коэффициент |
| ±0,0015- £Шм | 0,2 Тб < I < 1макс | cos^=0,5 (инд.) | |
| sin^=0,5 (инд., емк.) |
Таблица 18 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счетчиков класса точности 1 и реактивной электрической энергии для счетчиков класса точности 2_
| Функционал | Класс точности | Напряжение переменного тока, В | Минимальное время между импульсами, с |
| При измерении активной энергии | |||
| Стандартный | 1 | 1,3^ Uном | 157 |
| Расширенный | 1 | 1,3^ Uном | 79 |
| При измерении реактивной энергии | |||
| Стандартный | 2 | 1,3^ Uном | 126 |
| Расширенный | 2 | 1,3^ Uном | 63 |
Таблица 19 - Средний температурный коэффициент точности хода часов счетчиков
| Вариант установки | Средний температурный коэффициент, с/сут/°С | Т емпературный диапазон, °С |
| Для счетчиков, устанавливаемых внутри помещений | ±0,072 | от -40 до +21 от +25 до +70 |
| Для счетчиков наружной установки | ±0,063 | от -50 до +21 от +25 до +70 |
Таблица 20 - Основные технические характеристики
| Наименование характеристики | Значение |
| Активная (полная) мощность, потребляемая цепями напряжения, Вт (В • А) (без учета потребления дополнительными интерфейсными модулями), не более | 2 (7) |
| Полная мощность, потребляемая одной цепью тока, ВА, не более | 0,3 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более: в корпусе 7мТН35: | |
| - со стандартными клеммными крышками | 125x130x75 |
| - с уменьшенными клеммными крышками в корпусе 9мТН35: | 125x100x75 |
| - со стандартными клеммными крышками | 158x129x75 |
| - с уменьшенными клеммными крышками в корпусе SPLIT: | 158x100x75 |
| - измерительный блок | 215x210x112 |
| - блок индикации Милур Т | 145x74x29 |
| Масса, кг, не более: | |
| - счетчик в корпусе 7мТН35 | 0,9 |
| - счетчик в корпусе 9мТН35 | 1,0 |
| - счетчик в корпусе SPLIT (измерительный блок) | 2,0 |
| - блок индикации Милур Т | 0,2 |
| Максимальный ток встроенного реле отключения (ограничения)/включения нагрузки, А | 110 |
| Наименование характеристики | Значение |
| Предельный ток при температуре +40 °С в течение 2 ч, А | 120 |
| Количество импульсных выходов | 2 |
| Количество тарифов, не более | 4 |
| Рабочие условия измерений: температура окружающего воздуха, °С: - для счетчиков, устанавливаемых внутри помещений - для счетчиков наружной установки - для блока индикации Милур Т относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более | от -40 до +70 от -50 до +70 от -10 до +40 90 |
| Средний срок службы, лет | 30 |
| Средняя наработка на отказ, ч | 320000 |
| Срок сохранения информации в энергонезависимой памяти при отключении питания, лет, не менее | 30 |
наносится на панель счетчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Таблица 21 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический Милур 107 | ТСКЯ.411152.006-ХХ.ХХ | 1 шт. |
| Формуляр | ТСКЯ.411152.006ФО | 1 экз. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации1* | ТСКЯ.411152.006РЭ | 1 экз. |
| Блок индикации Милур Т2) | - | 1 шт. |
| Программное обеспечение на электронном носителе3* | - | 1 шт. |
| Методика поверки3) | ТСКЯ.411152.006-1МП | 1 экз. |
| 1) Размещено на сайтах www.miluris.ru и/или www.milur.ru, а также поставляется со счетчиками с расширенным функционалом. 2) Поставляется в комплекте со счетчиками наружной установки. 3) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счётчиков. | ||
приведены в разделе «Описание и работа счетчика» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к счётчикам электрической энергии статическим Милур 107
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности
1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»
ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 года № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 1-10"1 до 1106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 года № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
| Зарегистрировано поверок | 23193 |
| Поверителей | 7 |
| Актуальность данных | 17.11.2024 |
