Системы измерений длительности соединений MEDIO AS/OCS, 81366-21

Назначение

Системы измерений длительности соединений MEDIO AS/OCS (далее - СИДС) предназначены для измерения длительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг электросвязи.

Описание

Принцип действия СИДС основан на формировании и дальнейшей обработке для каждого телефонного соединения CDR-файла, в котором фиксируются время начала и время окончания телефонного соединения, номера вызывающего и вызываемого абонентов, вид соединения, тарификационная информация. В CDR-файле длительность телефонного соединения определяется как разность между временем окончания и временем начала телефонного соединения.

СИДС являются функциональными системами измерений длительности телефонных соединений, входящими в состав узла управления услугами интеллектуальной сети и тарификации в режиме реального времени MEDIO AS/OCS, версии ПО 2.0, 2.1, 2.2, производства ООО «МТС ИТ» (далее - узел управления MEDIO AS/OCS).

СИДС не имеют выделенных блоков, плат или самостоятельных программ, а используют возможности и функции оборудования и программного обеспечения узла управления MEDIO AS/OCS.

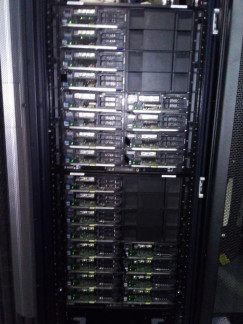

Конструктивно узел управления MEDIO AS/OCS состоит из стандартных серверов и блоков с установленным на них ПО, размещаемых в аппаратные стойки-шкафы с монтажной шириной 19 дюймов, двери которых блокируются от несанкционированного доступа замками. По условиям эксплуатации стойки узла управления MEDIO AS/OCS не пломбируются. Общий вид СИДС в составе узла управления MEDIO AS/OCS типа представлен на рисунке 1.

Программное обеспечение

Замок

Идентификационные данные (признаки) метрологически значимой части ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Программное обеспечение (ПО) встроенное, управляет функционированием оборудования. Метрологически значимая часть ПО защищена от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Требования к таким характеристикам, как габаритные размеры, масса, напряжение питания, потребляемая мощность отсутствуют, так как СИДС являются функциональной частью узла управления MEDIO AS/OCS.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»

ТУ 26.30.11.110-703-18516833-2020 «Системы измерений длительности соединений MEDIO AS/OCS. Технические условия»
