Номер в госреестре | 81367-21 |
Наименование СИ | Машины координатные измерительные мобильные типа рука |
Обозначение типа СИ | FARO Quantum S, FARO Gage, FARO Quantum M, FARO Quantum E |
Изготовитель | FARO Swiss GmbH, Швейцария |
Год регистрации | 2021 |
Срок свидетельства | 29.03.2026 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |

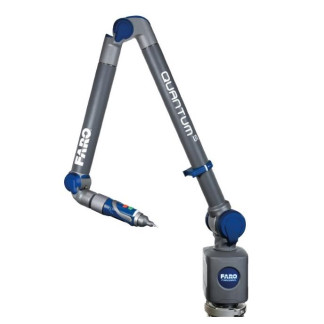

Машины координатные измерительные мобильные типа рука FARO Quantum S, FARO Gage, FARO Quantum M, FARO Quantum E (далее - машины) предназначены для определения координат точек с целью контроля геометрических размеров и формы поверхностей объектов сложной формы.
Принцип действия машин основан на вычислении координат измерительного элемента машины с помощью данных от датчиков углового перемещения и данных о длинах сегментов между датчиками углового перемещения.
Конструктивно машины представляют собой шарнирно соединенные между собой сегменты, монтируемые на основание.
В качестве измерительных головок используются головки с набором контактных щупов разного диаметра, а так же бесконтактные лазерные сканирующие головки FAROBlu Laser Line Probe HD (LLP HD) и FARO PRTZM Color. Измерения с помощью машин осуществляется в ручном режиме.
При использовании контактных датчиков определяется координата центра шарика щупа при касании измеряемой поверхности.
При использовании лазерного сканера определяются координаты множества точек измеряемой поверхности в пределах поля зрения сканера.
Машины выпускаются в нескольких модификациях: шестиосевые и семиосевые, отличающиеся диапазоном и погрешностью измерений.
Машины шестиосевых модификаций выпускаются только с контактными датчиками. Машины семиосевых модификаций могут выпускаться как с контактными датчиками, так и с внешним лазерным сканером.
Все модификации выпускаются в версии Revision 4 и выше, что отражается на маркировочной табличке, размещаемой на кейсе и на основании машины, полностью или сокращенно “Rev. 4.0”. На маркировочной табличке для каждой модификации машины приводится информация о серийном номере, датах изготовления и калибровки машины, точностные характеристики. Пример маркировочной таблички приведен на рисунке 5.
FARO PRIZM Color
FAROBlu Laser Line Probe HD (LLP HD)
Машины поставляются с программным обеспечением, устанавливаемым на внешнем ПК. ПО предназначено для проведения измерений, расчета и контроля параметров.
Программное обеспечение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение | |||
Идентификационное наименование ПО | Metrolog X4 | CAM2 | Autodesk Power Inspect | PolyWorks |
Номер версии (идентификационный номер) ПО | не ниже V.7 | не ниже V.10 | не ниже V.10 | не ниже V.2016 |
Цифровой идентификатор ПО | - |
Метрологические и технические характеристики машин представлены в таблицах с 2 по 5.
Наименование характеристики | Значен ие для FARO Gage 1.5м 6 осей | Значение для FARO Quantum S | |||||||
2.5 м 6 осей | 3.0 м 6 осей | 3.5 м 6 осей | 4.0 м 6 осей | 2.5 м 7 осей | 3.0 м 7 осей | 3.5 м 7 осей | 4.0 м 7 осей | ||
Диапазон измерений геометрических параметров, м | от 0 до 1,5 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 |
Повторяемость результата измерений координат точки (при измерениях контактным датчиком), мм | 0,024 | 0,032 | 0,046 | 0,064 | 0,078 | 0,044 | 0,074 | 0,090 | 0,108 |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным датчиком), мм | ±0,022 | ±0,026 | ±0,038 | ±0,052 | ±0,063 | ±0,028 | ±0,050 | ±0,062 | ±0,076 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером, LLP HD), мм | - | - | - | - | - | ±0,043 | ±0,055 | ±0,066 | ±0,080 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером PRTZM Color), мм | - | - | - | - | - | ±0,048 | ±0,060 | ±0,071 | ±0,085 |
Наименование характеристики | Значение | ||||||||
1.5 м 6 осей | 2.5 м 6 осей | 3.0 м 6 осей | 3.5 м 6 осей | 4.0 м 6 осей | 2.5 м 7 осей | 3.0 м 7 осей | 3.5 м 7 осей | 4.0 м 7 осей | |
Диапазон измерений геометрических параметров, м | от 0 до 1,5 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 |
Повторяемость результата измерений координат точки (при измерениях контактным датчиком), мм | 0,026 | 0,038 | 0,052 | 0,068 | 0,084 | 0,049 | 0,080 | 0,096 | 0,118 |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным датчиком), мм | ±0,025 | ±0,030 | ±0,042 | ±0,056 | ±0,067 | ±0,032 | ±0,054 | ±0,066 | ±0,082 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером, LLP HD), мм | - | - | - | - | - | ±0,046 | ±0,062 | ±0,076 | ±0,088 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером PRIZM Color), мм | - | - | - | - | - | ±0,051 | ±0,067 | ±0,081 | ±0,093 |
Наименование характеристики | Значение | |||
2.5 м 7 осей | 3.0 м 7 осей | 3.5 м 7 осей | 4.0 м 7 осей | |
Диапазон измерений геометрических параметров, м | от 0 до 2,5 | от 0 до 3,0 | от 0 до 3,5 | от 0 до 4,0 |
Повторяемость результата измерений координат точки (при измерениях контактным датчиком), мм | 0,055 | 0,088 | 0,110 | 0,136 |
Пределы допускаемой абсолютной погрешности измерений геометрических параметров (при измерениях контактным датчиком), мм | ±0,046 | ±0,066 | ±0,082 | ±0,100 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером, LLP HD), мм | ±0,063 | ±0,080 | ±0,097 | ±0,116 |
Допускаемое отклонение положения координат центра сферы при многократных измерениях (при измерениях лазерным сканером PRIZM Color), мм | ±0,068 | ±0,085 | ±0,102 | ±0,121 |
Таблица 5 - Основные технические характеристики
Наименование характеристики | Значение для всех модис | жкаций машин | ||||||||
1.5 м 6 осей | 2.5 м 6 осей | 3.0 м 6 осей | 3.5 м 6 осей | 4.0 м 6 осей | 2.5 м 7 осей | 3.0 м 7 осей | 3.5 м 7 осей | 4.0 м 7 осей | ||
Габаритные размеры (длина L1), мм, не более | 398 | 629 | 755 | 879 | 1004 | 629 | 755 | 879 | 1004 | |
Габаритные размеры (длина L2), мм, не более | 213 | 444 | 569 | 694 | 819 | 444 | 569 | 694 | 819 | |
Ширина основания, мм, не более | 129 | 129 | 129 | 129 | 129 | 129 | 129 | 129 | 129 | |
Масса, кг, не более | 8,1 | 8,5 | 8,8 | 9,0 | 9,2 | 8,8 | 9,0 | 9,2 | 9,5 | |
Параметры электрического питания: | ||||||||||
- напряжение переменного тока, В - частота переменного тока, Г ц | 220±22 50±0,4 | |||||||||
Условия эксплуатации: | ||||||||||
- температура окружающей среды, °С - относительная влажность, %, не более | от +18 до +22 80 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 6 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Машина координатная измерительная мобильная типа рука | FARO Quantum S, FARO Gage, FARO Quantum M, FARO Quantum E | 1 шт. (модификация по заказу) |
Кейс | - | 1 шт. |
Лазерный сканер в футляре* | FARO Blu Laser Line Probe HD (LLP HD), FARO PRTZM Color | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Программное обеспечение* | Metrolog X4, CAM2, Autodesk Power Inspect, PolyWorks | 1 экз. |
*поставляется по заказу |
приведены в разделе «Общие сведения: метод измерения» Главы 1 руководства по эксплуатации.
Приказ Росстандарта от 9 ноября 2018 г. №2340 Об утверждении государственной поверочной схемы для средств измерений геометрических параметров поверхностей сложной формы
Техническая документация фирмы-изготовителя FARO Swiss GmbH
