| Номер в госреестре | 81369-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ20 |
| Изготовитель | Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ20Б-11 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы являются шинными, с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформаторов служит шина токопровода.
Трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом проливе которого расположены зажимы вторичных обмоток.
В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.
К трансформаторам данного типа относятся трансформаторы тока ТШЛ20Б-11 зав.№ 2116; 2532; 2740; 3183; 4256; 5712.

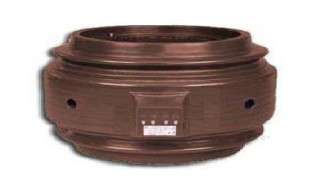

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение Ином., кВ | 20 |
| Наибольшее рабочее напряжение Ин.р, кВ | 24 |
| Номинальный первичный ток Гном., А | 12000 |
| Номинальный вторичный ток Ьном., А | 5 |
| Классы точности вторичных обмоток ГОСТ 7746: - для измерений и учета - для защиты | 0, 5 10Р |
| Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА | 30 |
| Номинальная предельная кратность (для вторичной обмотки, предназначенной для защиты) | 12 |
| Номинальная частота переменного тока, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина х ширина х высота), мм, не более | 790 х 740 х 300 |
| Масса, кг, не более | 145 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С) | У3 (от -45 до +40) |
Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТШЛ20Б-11 | 1 шт. |
| Паспорт. Трансформатор тока ТШЛ20Б-11 | зав.№ 2116; 2532; 2740; 3183; 4256; 5712 | 1 экз. |
приведены в разделе «Методы измерений» паспорта.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШЛ20Б-11
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
