Пробники напряжения ПКН-1000, 81371-21

81371-21
Пробники напряжения ПКН-1000 (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.
Карточка СИ
Номер в госреестре 81371-21
Наименование СИ Пробники напряжения
Обозначение типа СИ ПКН-1000
Изготовитель Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), 125367, г. Москва
Год регистрации 2021
Срок свидетельства 29.03.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Пробники напряжения ПКН-1000 (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.

Описание

Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.

Конструктивно пробники состоят из диэлектрического корпуса, на торце которого расположен входной разъем для подключения измерительного штыря. На боковой поверхности находится провод черного цвета со штырем для подключения к проводу измерительного заземления. С противоположной стороны корпуса расположен кабель для подключения к измерительному оборудованию.

Корпус пробника имеет неразборную конструкцию, поэтому пломбирование не предусмотрено.

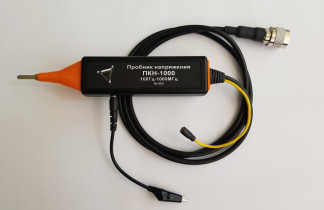

Общий вид пробников, обозначение места нанесения знака утверждения типа представлены на рисунке 1.

Технические характеристики

Таблица 1 - Метрологические характеристики_

Наименование характеристики

Значение

Рабочий диапазон частот, МГц

от 0,0001 до 1000

Коэффициент калибровки (на нагрузку 50 Ом) в зависимости от частоты напряжения переменного тока, дБ от 0,1 до 50 кГц включит.

от 80 до 24*

св. 0,05 до 1000 МГц

от 22 до 25*

Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот, дБ от 0,1 до 9 кГц включит.

±2

св. 0,009 до 400 МГ ц включит.

±1

св. 400 до 1000 МГц

±2

* - конкретные значения приведены в формуляре

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Максимальное входное напряжение постоянного тока, В

500

Максимальное входное напряжение переменного тока частотой 50 Гц, 400 Гц (среднее квадратическое значение), В

250

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

200

45

45

Масса, кг, не более

0,45

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

от +15 до +30 от 30 до 80 от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус пробника в виде наклейки.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Пробник напряжения в составе:

ПКН-1000

пробник

-

1 шт.

наконечник «игла»

-

1 шт.

наконечник «крокодил»

-

1 шт.

Руководство по эксплуатации

ЛТМВ.411125.001 РЭ

1 экз.

Формуляр

ЛТМВ.411125.001 ФО

1 экз.

Методика поверки

ЛТМВ.411125.001 МП

1 экз.

Футляр

-

1 шт.

Сведения о методах измерений

приведены в руководстве по эксплуатации ЛТМВ.411125.001 РЭ в разделе 2 «Использование по назначению».

Нормативные документы

ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний

ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (с Изменением N 1)

ЛТМВ.411125.001 ТУ Пробник напряжения ПКН-1000. Технические условия

81371-21
Номер в ГРСИ РФ:
81371-21
Производитель / заявитель:
Общество с ограниченной ответственностью "ИЗМЕРИЛОВКА" (ООО "ИЗМЕРИЛОВКА"), 125367, г. Москва
Год регистрации:
2021
Cрок действия реестра:
29.03.2026
