| Номер в госреестре | 81373-21 |
| Наименование СИ | Сканеры лазерные мобильные |
| Обозначение типа СИ | Leica BLK2GO |
| Изготовитель | "Leica Geosystems AG", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 29.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные мобильные Leica BLK2GO (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Принцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой пластиковый корпус, вмещающий импульсный лазерный дальномер, электрические приводы, датчики углов поворота и электронный управляющий блок.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Нижняя часть корпуса приспособлена для установки на настольный штатив. Управление сканерами осуществляется при помощи кнопки, находящейся на корпусе прибора. Запись данных производится во внутреннюю память сканеров.

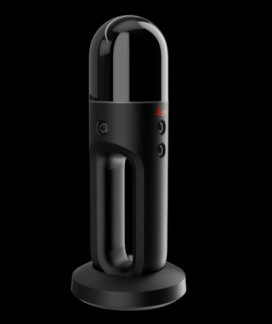

Общий вид сканеров представлен на рисунке 1.
Рисунок 1 - Общий вид сканеров лазерных мобильных Leica BLK2GO
Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Знак поверки наносится на свидетельство о поверке.
Сканеры имеют встроенное микропрограммное обеспечение «Leica BLK2GO FW», используемое для управления работой сканеров, записи и хранения измеренных данных, а также программное обеспечение «Leica BLK2GO live» устанавливаемое на смартфон под управлением операционной системы iOS и программное обеспечение «Leica Cyclone Register», «Leica Cyclone Register 360», «Leica Cyclone Register 360 BLK Edition», устанавливаемое на персональный компьютер, предназначенное для передачи, хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентифика ционное наименование ПО | Leica BLK2GO FW | Leica Cyclone Register | Leica Cyclone Register 360 | Leica Cyclone Register 360 BLK Edition | Leica BLK2GO live |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 | не ниже 2020.1 | не ниже 2020.1 | не ниже 2020.1 | не ниже 1.2.4 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений геометрических размеров инженерных объектов и сооружений, м | от 0,5 до 25,0 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров инженерных объектов и сооружений, мм | ±151} |
| ^ - при сканировании в помещении или вне помещения с замыканием траектории и двойным проходом, время сканирования - не более 2 минут | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Угловое поле сканирования, ° | |
| - в вертикальной плоскости | ±270 |
| - в горизонтальной плоскости | ±360 |
| Лазерное излучение: | |
| - длина волны, нм | 830 |
| - класс по ГОСТ 31581-2012 | 1 |
| Габаритные размеры (ДхШхВ), мм, не более | 80*80x279 |
| Масса с аккумуляторами, г, не более | 775 |
| Напряжение питания постоянного тока, В | 7,2 |
| Диапазон рабочих температур, °С | от +5 до +40 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Сканер лазерный Leica BLK2GO | - | 1 шт. |
| Настольный штатив | - | 1 шт. |
| Аккумуляторная батарея | - | 3 шт. |
| Кабель питания | - | 1 шт. |
| Адаптер питания | - | 1 шт. |
| Зарядное устройство GKL821 | - | 1 шт. |
| Кейс для перевозки и хранения | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 76-20 | 1 экз. |
Приведены в разделе 5 «Сканер лазерный мобильный Leica BLK2GO. Руководство по эксплуатации»
Техническая документация компании «Leica Geosystems AG», Швейцария
