Государственный реестр средств измерений

Трансформаторы тока ТШЛ20Б-II, 81374-21

81374-21
Трансформаторы тока ТШЛ20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.
Карточка СИ
Номер в госреестре 81374-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТШЛ20Б-II
Изготовитель Акционерное общество высоковольтного оборудования "Электроаппарат" (АО ВО "Электроаппарат"), г. Санкт-Петербург
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТШЛ20 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 20 кВ с номинальной частотой 50 Гц.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

Трансформаторы являются шинными, с литой изоляцией на основе эпоксидной смолы. Первичной обмоткой трансформаторов служит шина токопровода.

Трансформаторы состоят из двух магнитопроводов с намотанными на них вторичными обмотками, залитыми в эпоксидный компаунд так, что образуется монолитный кольцеобразный изоляционный блок, в боковом проливе которого расположены зажимы вторичных обмоток.

В изоляционный блок трансформаторов залито экранирующее металлическое кольцо, соединяемое электрически при помощи потенциалосъемника с шиной.

К трансформаторам данного типа относятся трансформаторы тока ТШЛ20 зав.№ 493; 565; 587; 765; 773; 1015; 7754; 7764; 7856; 8746; 8765;8766.

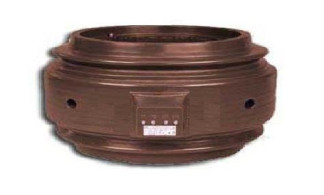

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики трансформаторов приведены в таблицах 1 и 2.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение Ином., кВ

20

Наибольшее рабочее напряжение Ин.р, кВ

24

Номинальный первичный ток Ьном., А

12000

Номинальный вторичный ток Ьном., А

5

Классы точности вторичных обмоток ГОСТ 7746:

-    для измерений и учета

-    для защиты

0,5

10Р

Номинальная вторичная нагрузка Б2ном с индуктивно-активным коэффициентом мощности cos ф2 = 0,8, ВА

30

Номинальная предельная кратность (для вторичной обмотки, предназначенной для защиты)

12

Номинальная частота переменного тока, Гц

50

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длина х ширина х высота), мм, не более

790 х 740 х 300

Масса, кг, не более

145

Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур, °С)

У3 (от -45 до +40)

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТШЛ20

1 шт.

Паспорт. Трансформатор тока ТШЛ20

зав.№ 493; 565; 587; 765; 773; 1015; 7754; 7764; 7856; 8746; 8765;8766

1 экз.

Сведения о методах измерений

приведены в разделе «Методы измерений» паспорта.

Нормативные документы, устанавливающие требования к трансформаторам тока ТШЛ20

Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Зарегистрировано поверок 6
Поверителей 1
Актуальность данных 21.11.2024
