| Номер в госреестре | 81387-21 |
| Наименование СИ | Комплекс программно-технический системы контроля подкритичности РУ ЛФ-2 |
| Изготовитель | Акционерное общество "Ордена Ленина Научно-исследовательский и конструкторский институт энерготехники им. Н.А. Доллежаля" (АО "НИКИЭТ"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс программно-технический системы контроля подкритичности РУ ЛФ-2 (далее - комплекс) предназначен для измерения сигналов частоты следования импульсов электрического напряжения и вычисления по их изменению периода экспоненциального увеличения и реактивности.
Принцип действия комплекса основан на подсчете количества импульсов, поступающих на три независимых измерительных канала (ИК) комплекса за единицу времени, формировании цифрового сигнала, соответствующего результату измерений, а также вычислении по их изменению периода экспоненциального увеличения и реактивности.
Источниками входных сигналов комплекса являются аналоговые сигналы с выходов трех блоков предварительных усилителей БП-С еЦ3.035.015, подключаемых к трем подвескам ПДИН-31-1-БП-Л реакторной установки «ЛФ-2».
В состав комплекса входят:
- измерительная часть - стойка ИСС еЦ2.702.027 с модулями ИСС еЦ5.189.046, обеспечивающими измерение сигналов частоты следования импульсов электрического напряжения и формирование выходных цифровых кодов;
- вычислительная часть - реактиметр еЦ2.702.826, принимающий цифровые коды с трех цифровых выходов стойки ИСС еЦ2.702.027, вычисляющий по их изменению значения экспоненциального периода и реактивности и отображающий их в реальном времени в цифровом и графическом представлении, в составе:
- устройство обработки сигналов УОС еЦ3.031.420 с установленным программным обеспечением;
- монитор;
- клавиатура;
- комплект соединительных кабелей.

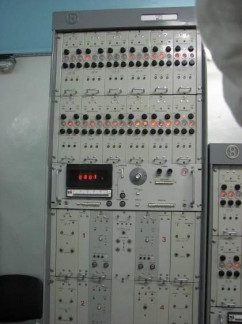

Общий вид комплекса приведен на рисунке 1
Рисунок 1 - Общий вид комплекса
Пломбирование комплекса не предусмотрено.
Метрологически значимое программное обеспечение (ПО) комплекса - «lur_3_3m». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | lur 3 3m |
| Номер версии (идентификационный номер) ПО | 01 |
| Цифровой идентификатор ПО | - |
Основным программно-техническим фактором, определяющим защиту от несанкционированного доступа к информации, является организация однонаправленных, асинхронных, жестко структурированных потоков данных в комплексе, полностью исключающая возможность несанкционированного доступа через основные линии связи и интерфейсы. Автоматический контроль целостности программного обеспечения осуществляется при запуске программного обеспечения. Результаты измерений хранятся на жестком диске реактиметра. На объекте использования обеспечены организационные и физические барьеры доступа к оборудованию комплекса.
Защита ПО ПТК СКП РУ ЛФ-2 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики комплекса
| Наименование характеристики | Значение |
| Диапазон измерений частоты следования импульсов электрического напряжения, с"1 | от 5 до 106 |
| Диапазон показаний периода экспоненциального увеличения частоты, с | от 9 до 120 |
| Диапазон показаний реактивности реактора, вэфф | от -10,0 до +0,7 |
| Пределы допускаемой относительной погрешности измерений частоты следования импульсов электрического напряжения, % | ±1,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности вычисления периода экспоненциального изменения частоты, % | ±20 |
| Пределы допускаемой относительной погрешности вычисления реактивности реактора, %: в диапазоне от -10 до +0,5 Рэфф в диапазоне свыше +0,5 до +0,7 Рэфф | ±5 ±7 |
| Примечание -Рэфф - эффективная доля запаздывающих нейтронов. | |
Таблица 3 - Основные технические характеристики комплекса
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Номинальная потребляемая мощность, В А, не более | 1000 |
| Габаритные размеры (ДхШ*В), мм, не более | |
| - стойки ИСС | 554x600x2190 |
| - реактиметра в составе: | |
| - УОС еЦ3.031.420 | 480x430x210 |
| - монитора | 410x390x220 |
| - клавиатуры | 450x170x35 |
| Масса, кг, не более | |
| - стойки ИСС | 270 |
| - реактиметра в составе: | |
| - УОС еЦ3.031.420 | 16 |
| - монитора | 3 |
| - клавиатуры | 1 |
| Рабочие условия: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - запыленность воздуха при размерах частиц пыли не более 3 мкм, | |
| мг/м3, не более | 0,75 |
| Длина линий связи от источников входных сигналов, м, не более | 100 |
наносят на верхней части левой боковой панели УОС еЦ3.031.420 способом наклейки. Комплектность средства измерений
Таблица 4 - Комплектность комплекса
| Наименование | Обозначение | Количество, шт. |
| Комплекс программно-технический системы контроля подкритичности РУ ЛФ-2 | еЦ1.370.239 | 1 |
| Комплекс программно-технический системы контроля подкритичности РУ ЛФ-2. Руководство по эксплуатации | еЦ1.370.239 РЭ | 1 |
| Государственная система обеспечения единства измерений. Комплекс программно-технический системы контроля подкритичности РУ ЛФ-2. Методика поверки | МП 201-062-2020 | 1 |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексу программнотехническому системы контроля подкритичности РУ ЛФ-2
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования.
