| Номер в госреестре | 81392-21 |
| Наименование СИ | Система измерительная контроля параметров блоков 2 и 6 изделия |
| Обозначение типа СИ | 760 СИ БРП-760.9500-0 |
| Изготовитель | Акционерное общество "Государственное машиностроительное конструкторское бюро "Вымпел" имени И.И. Торопова (АО "Гос МКБ "Вымпел" им. И.И. Торопова), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная контроля параметров блоков 2 и 6 изделия 760 СИ БРП-760.9500-0 (далее - СИ БРП-760.9500-0) предназначена для измерений и воспроизведения электрических и радиотехнических величин в автоматизированном режиме при проверке технических характеристик блоков рулевых приводов «2» и «6» в процессе проведения испытаний. Описание средства измерений
СИ БРП-760.9500-0 представляет собой аппаратно-программный комплекс, включающий в свой состав источники питания постоянного тока, пульт проверки (блок сопряжения системы с проверяемым объектом), выполненные в виде отдельных блоков и ПЭВМ с встроенными платами АЦП с дополнительными опциями аналого-цифрового и цифро-аналогового преобразования (ЦАП и АЦП), выполненными в стандарте PCI.
Конструктивно СИ БРП-760.9500-0 состоит из ПЭВМ, пульта проверки - 760.9514-0, комплекта компьютерного оборудования со встроенной в системный блок платой ЦАП-АЦП L-791 с OP-791D, источника напряжения постоянного тока в диапазоне воспроизведения напряжения постоянного тока от 0 до 30 В и диапазоном постоянного тока от 0 до 10 А, источников напряжения постоянного тока с диапазоном воспроизведения напряжения постоянного тока от 0 до 45 В и диапазоном выходного тока от 0 до 90 А (2 шт.).
Принцип действия СИ БРП-760.9500-0 основан на последовательном формировании управляющих сигналов, обеспечивающих работу блоков рулевых приводов «2» и «6» и измерении их параметров, характеризующих работоспособность.

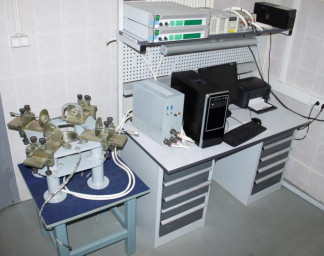

Внешний вид СИ БРП-760.9500-0, места нанесения наклеек, расположения знака поверки и пломбировки приведены на рисунке 1.
*, **, *** - места наклеек и пломбировки Рисунок 1 - Внешний вид СИ БРП-760.9500-0
Метрологически значимая часть ПО СИ БРП-760.9500-0 представляет собой специализированное ПО «Vympel Tester».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014. Таблица 1. Идентификационные данные ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Поверка |
| Номер версии (идентификационный номер) ПО | Описание |
| Цифровой идентификатор ПО | CC35 BA4B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики_
| Канал измерения времени формирования команды «Готов» | |
| Наименование характеристики | Значение |
| Диапазон измерений временных интервалов, с | от 0,02 до 0,2 |
| Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс | ± (5 10-2 Чд+1), где ^ - действительное значение времени. |
| Количество измерительных каналов | 1 |
| Канал воспроизведения амплитуды управляющих сигналов | |
| Номинальные значения амплитуды воспроизводимых управляющих сигналов напряжения постоянного тока, В | минус 10; 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения управляющих сигналов напряжения постоянного тока, В | ± 0,1 |
| Форма сигнала | меандр |
| Количество измерительных каналов | 3 |
| Канал измерения напряжения постоянного тока сигналов датчиков обратной связи | |
| Диапазон измерений напряжения постоянного тока, В | от минус 1,6 до минус 0,1; от 0,1 до 1,6 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± 0,04 |
| Диапазон измерений напряжения постоянного тока, В | от минус 12,5 до минус 7; от 7 до 12,5 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ± 5 |
| Количество измерительных каналов | 3 |
| Канал измерения разности фаз | |
| Частоты измерений, Гц | 10, 20 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз, градус | ± 3 |
| Количество измерительных каналов | 3 |
Окончание таблицы 2
| Канал измерения скорости изменения напряжения | |
| Диапазон измерения скорости изменения напряжения постоянного тока, В/с | от 28 до 180 |
| Пределы допускаемой относительной погрешности измерения скорости изменения напряжения постоянного тока, % | ± 10 |
| Количество измерительных каналов | 3 |
| Канал измерения силы постоянного тока | |
| Диапазон измерения силы постоянного тока, А | от 0,2 до 10 |
| Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А | ± 0,2 |
| Количество измерительных каналов | 1 |
| Канал измерения напряжения постоянного тока | |
| Диапазон измерений напряжения постоянного тока 27В ИП, В | от 24 до 34 |
| Диапазон измерений напряжения постоянного тока минус 27В ИП, В | от минус 34 до минус 24 |
| Диапазон измерений напряжения постоянного тока 15В ИП, В | от 14 до 16 |
| Диапазон измерений напряжения постоянного тока минус 15В ИП, В | от минус 16 до минус 14 |
| Пределы допускаемой относительной погрешности измерения напряжения постоянного тока, % | ± 5 |
| Количество измерительных каналов | 4 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более: пульт проверки 760.9514-0 | 355x180x365 |
| системный блок | 420x160x370 |
| монитор | 391x366x200 |
| принтер | 330x180x365 |
| источник бесперебойного питания | 355x180x365 |
| источник напряжения постоянного тока: HEIDEN LAB\SM245 | 180x500x400 |
| HEIDEN LAB\SM245 | 180x500x400 |
| Б5-71/2м. | 70x250x285 |
| Масса кг, не более: пульт проверки 760.9514-0 | 8, 4 |
| системный блок | 10 |
| монитор | 3 |
| принтер | 6 |
| источник бесперебойного питания | 6,4 |
| источник напряжения постоянного тока: HEIDEN LAB\SM470 | 17 |
| HEIDEN LAB\SM345 | 17 |
| Б5-71/2м | 2,5 |
| Мощность потребляемая от сети переменного тока ВА, не более пульт проверки 760.9514-0 | 200 |
| системный блок | 600 |
| монитор | 150 |
| принтер | 500 |
| источник бесперебойного питания | 825 |
| источник напряжения постоянного тока: HEIDEN LAB\SM470 | 4000 |
| Наименование характеристики | Значение |
| HEIDEN LAB\SM345 | 3000 |
| Б5-71/2м | 400 |
| Время установления рабочего режима, мин, не более | 5 |
| Время непрерывной работы (с последующим перерывом на | |
| 1 ч), ч, не менее | 16 |
| Параметры электропитания: | |
| напряжение переменного тока, В | 220 ± 22 |
| частота переменного тока, Гц | 50 ± 1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 15 до 35 |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 86 до 106 |
наносится на лицевую панель СИ БРП-760.9500-0 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплект поставки
| Наименование | Обозначение | Кол |
| Пульт проверки | 760.9514-0 | 1 |
| Жгут | 760.9514-410 | 1 |
| Жгут | 760.9514-420 | 1 |
| Жгут | 760.9514-430 | 1 |
| Жгут | 760.9514-440 | 1 |
| Жгут | 760.9514-470 | 1 |
| Жгут | 760.9514-480 | 1 |
| Жгут | 760.9514-490 | 1 |
| Комплекс компьютерного оборудования | 1 | |
| Плата ЦАП-АЦП типа L-791 с OP-791D | 2 | |
| Источник питания «45В*90А» | G2, G3 | 1 |
| Источник питания «27Вх10А» Б5-71/1М | G1 | 1 |
| Формуляр | СИ БРП-760.9500-0ФО | 1 |
| Руководство по эксплуатации | СИ БРП-760.9500-0РЭ | 1 |
| Инструкция. Системы измерительные контроля параметров блоков 2 и 6 изделия 760 СИ БРП-760.9500-0 | СИ БРП-760.9500-0 МП | 1 |
приведены в эксплуатационном документе
Нормативные документы, устанавливающие требования к системе измерительной СИ БРП-760.9500-0
Приказ Федерального агентства по техническому регулированию и метрологии от
01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне 110-16 до 100 А».
ГОСТ 8.027-2001. «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.132-74. «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц».
Приказ Федерального агентства по техническому регулированию и метрологии от
29.05.2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц».
| Зарегистрировано поверок | 15 |
| Поверителей | 1 |
| Актуальность данных | 10.11.2024 |
