| Номер в госреестре | 81399-21 |
| Наименование СИ | Мерники технические 1-го класса горизонтальные |
| Обозначение типа СИ | Г4-ВИЦ-250 |
| Изготовитель | Смелянский машиностроительный завод, г. Смела Черкасской обл., УССР |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-250 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Принцип работы мерников основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно, мерники выполнены в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерников установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерников с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерников имеется патрубок с краном для слива.
Мерники устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение. К мерникам данного типа относятся мерники Г4-ВИЦ-250, зав.№№ 1844, 1845, 1846
По переднему конусу мерников на равных расстояниях расположены три крана для отбора проб и термометр.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки. Пломбы со знаком поверки наносятся на смотровые окна, крышку мерника, три крана для отбора проб и фланцы.
Общий вид мерников представлен на рисунке 1.
JSS?-
(Ш
t

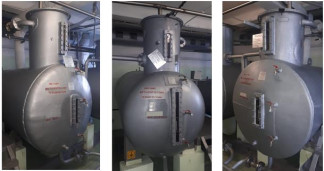

Рисунок 1 - Общий вид мерников Г4-ВИЦ-250, зав.№№ 1844, 1845, 1846
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
отсутствует.
Таблица 1 - Метрологические характеристики мерников Г4-ВИЦ-250, зав.№№ 1844, 1845, 1846
| Наименование характеристики | Значение | ||
| № 1844 | № 1845 | № 1846 | |
| Номинальная вместимость, дм3 | 2510,0 | 2500,0 | 2500,0 |
| Пределы допускаемой относительной погрешности при температуре 20 °С, от номинального значения полной вместимости, % | ±0,2 | ||
| Наименование характеристики | Значение | ||
| № 1844 | № 1845 | № 1846 | |
| Габаритные размеры (Диаметр правого днища х Диаметр левого днища х Длина), мм, не более | 1100х750х2450 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от +10 до +30 | ||
| - относительная влажность, % | от 30 до 80 | ||
| - атмосферное давление, кПа | от 84 до 106 | ||
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт. Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник технический 1 -го класса горизонтальный Г4-ВИЦ-250 | Г4-ВИЦ-250, зав.№ 1844 | 1 шт. |
| Мерник технический 1-го класса горизонтальный Г4-ВИЦ-250 | Г4-ВИЦ-250, зав.№ 1845 | 1 шт. |
| Мерник технический 1-го класса горизонтальный Г4-ВИЦ-250 | Г4-ВИЦ-250, зав.№ 1846 | 1 шт. |
| Паспорт | 1844 ПС | 1 шт. |
| Паспорт | 1845 ПС | 1 шт. |
| Паспорт | 1846 ПС | 1 шт. |
приведены в разделе 3 «Порядок работы» паспортов 1844 ПС, 1845 ПС, 1846 ПС.
Нормативные документы, устанавливающие требования к мерникам техническим 1-го класса горизонтальным Г4-ВИЦ-250
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
