| Номер в госреестре | 81400-21 |
| Наименование СИ | Индикаторы часового типа и с цифровым отсчетным устройством |
| Изготовитель | Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Индикаторы часового типа и с цифровым отсчетным устройством (далее по тексту -индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов часового типа) или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов с цифровым отсчетным устройством).

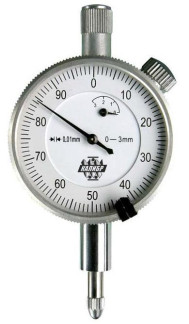

Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов моделей ИЧ, ИЧг, ИТ, ИТг, МИГ, ИГ вращается посредством подвижного ободка. Остальные индикаторы снабжены механизмом установки на ноль с небольшим пределом регулирования. Индикаторы часового типа изготавливаются с малым диапазоном измерений или многооборотные.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы с цифровым отсчетным устройством представляют собой устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели индикаторов.
В корпус индикаторов с цифровым отсчетным устройством встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбор абсолютных или относительных измерений (ABS), выбора режима единиц измерений мм/дюйм (mm/in) и др.
Питание индикаторов с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Индикаторы изготавливаются следующих моделей:
- ИЧ, ИЧг - индикаторы часового типа с перемещением измерительного стержня параллельно шкале (рис.1-5);
- ИТ, ИТг - индикаторы часового типа с перемещением измерительного стержня перпендикулярно шкале (рис. 6);
- МИГ, МИГг - индикаторы часового типа многооборотные (рис.7-11);
- ИГ, ИГг, ИГК - индикаторы часового типа с малым диапазоном измерений (рис. 12-15);
- ИГПВ - индикаторы часового типа пружинные (рис. 16);
- ИПМ - индикаторы часового типа пружинные малогабаритные (рис. 17).
- ИЧЦ - индикаторы с цифровым отсчетным устройством (рис. 18-19);
Индикаторы часового типа могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной измерительного стержня, диаметром циферблата, внешним видом.
Индикаторы изготавливаются в исполнениях 0 и 1, отличающиеся между собой размахом показаний и вариацией, а также наибольшей разностью погрешностей или пределами допускаемой абсолютной погрешности
Пломбирование корпуса цифрового отсчетного устройства индикаторов не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверки.
отсутствует.
Таблица 1 - Метрологические характеристики индикаторов моделей ИЧ, ИЧг, ИТ, ИТг
| Модель | Модифи кация | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей* | , мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | ||||||
| на любом участке диапазона, мм | погрешностей на всем диапазоне | ||||||||||||
| 0,1 | 1,0 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | ||||||
| Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | ||||||||||
| ИЧ | ИЧ-1 | От 0 до 1 | 0,01 | 6 | 9 | - | - | 12 | 18 | 3 | 5 | 3 | 5 |
| ИЧ-2 | От 0 до 2 | 0,01 | 6 | 9 | 10 | 15 | 12 | 18 | 3 | 5 | 3 | 5 | |
| ИЧ-3 | От 0 до 3 | 0,01 | 6 | 9 | 12 | 18 | 12 | 18 | 3 | 5 | 3 | 5 | |
| ИЧ-4 | От 0 до 4 | 0,01 | 6 | 9 | 12 | 18 | 12 | 18 | 3 | 5 | 3 | 5 | |
| ИЧ-5 | От 0 до 5 | 0,01 | 6 | 9 | 12 | 18 | 16 | 24 | 3 | 5 | 3 | 5 | |
| ИЧ-6 | От 0 до 6 | 0,01 | 6 | 9 | 12 | 18 | 16 | 24 | 3 | 5 | 3 | 5 | |
| ИЧ-8 | От 0 до 8 | 0,01 | 6 | 9 | 12 | 18 | 16 | 24 | 3 | 5 | 3 | 5 | |
| ИЧ-10 | От 0 до 10 | 0,01 | 6 | 9 | 12 | 18 | 17 | 25 | 3 | 5 | 5 | 7 | |
| ИЧ-15 | От 0 до 15 | 0,01 | 10 | 15 | 15 | 22 | 22 | 33 | 5 | 7 | 5 | 7 | |
| ИЧ-20 | От 0 до 20 | 0,01 | 10 | 15 | 15 | 22 | 25 | 37 | 6 | 9 | 5 | 7 | |
| ИЧ-25 | От 0 до 25 | 0,01 | 10 | 15 | 15 | 22 | 35 | 52 | 6 | 9 | 7 | 10 | |
| ИЧ-30 | От 0 до 30 | 0,01 | 10 | 15 | 15 | 22 | 35 | 52 | 6 | 9 | 7 | 10 | |
| ИЧ-40 | От 0 до 40 | 0,01 | 10 | 15 | 15 | 22 | 40 | 60 | 6 | 9 | 8 | 12 | |
| ИЧ-50 | От 0 до 50 | 0,01 | 10 | 15 | 15 | 22 | 40 | 60 | 6 | 9 | 8 | 12 | |
| ИЧ-80 | От 0 до 80 | 0,01 | 10 | 15 | 15 | 22 | 50 | 75 | 6 | 9 | 9 | 13 | |
| ИЧ-100 | От 0 до 100 | 0,01 | 10 | 15 | 15 | 22 | 50 | 75 | 6 | 9 | 9 | 13 | |
| ИЧг | ИЧг-2 | От 0 до 2 | 0,01 | 4 | 6 | 8 | 10 | 10 | 12 | 3 | 3 | 2 | 3 |
| ИЧг-5 | От 0 до 5 | 0,01 | 4 | 6 | 8 | 10 | 12 | 16 | 3 | 3 | 2 | 3 | |
| ИЧг-10 | От 0 до 10 | 0,01 | 4 | 6 | 8 | 10 | 15 | 20 | 3 | 3 | 2 | 3 | |
| ИЧг-25 | От 0 до 25 | 0,01 | 4 | 6 | 8 | 10 | 22 | 30 | 5 | 6 | 5 | 6 | |
| ИТ | ИТ-3 | От 0 до 3 | 0,01 | 6 | 9 | 12 | 18 | 12 | 18 | 3 | 5 | 3 | 5 |
| ИТ-5 | От 0 до 5 | 0,01 | 6 | 9 | 12 | 18 | 16 | 24 | 3 | 5 | 3 | 5 | |
| ИТг | ИТг-2 | От 0 до 2 | 0,01 | 4 | 6 | 8 | 10 | 10 | 12 | 3 | 3 | 2 | 3 |
Примечание:
* - понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом ходе измерительного стержня._
| Модель | Модификация | Диапазон измерений, мкм | Цена деления, мм | Пределы допускаемой абсолютной погрешности на участке диапазона, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | |||||
| до ±30 делений | св. ±30 делений | ||||||||||
| Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | ||||
| ИГ | 1ИГ | от -40 до +40 | 0,001 | - | - | ±1,5 | ±2,5 | 0,2 | 0,3 | 0,5 | 1,0 |
| 1ИГ | от -60 до +60 | 0,001 | ±0,4 | ±0,6 | ±0,7 | ±1,1 | 0,2 | 0,3 | 0,5 | 1,0 | |
| 1ИГ | от -70 до +70 | 0,001 | ±0,6 | ±0,9 | ±2,0 | ±3,0 | 0,2 | 0,3 | 1,0 | 1,5 | |
| 2ИГ | от -140 до +140 | 0,002 | ±0,8 | ±1,2 | ±1,2 | ±1,8 | 0,3 | 0,5 | 0,8 | 1,2 | |
| 10ИГ | от -400 до +400 | 0,01 | - | - | ±9,0 | ±13,5 | 3,0 | 5,0 | 3,0 | 5,0 | |
| 10ИГ | от -500 до +500 | 0,01 | - | - | ±9,0 | ±13,5 | 3,0 | 5,0 | 3,0 | 5,0 | |
| ИГг | 1ИГг | от -50 до +50 | 0,001 | ±0,4 | ±0,6 | ±0,7 | ±1,1 | 0,2 | 0,3 | 0,5 | 1,0 |
| 2ИГг | от -100 до +100 | 0,002 | ±0,8 | ±1,2 | ±1,2 | ±1,8 | 0,3 | 0,5 | 0,8 | 1,2 | |
| ИГК | 1ИГК | от -50 до +50 | 0,001 | ±0,4 | ±0,6 | ±1,2 | ±1,8 | 0,2 | 0,3 | 0,5 | 1,0 |
Таблица 3 - Метрологические характеристики индикаторов моделей МИГ, МИГ г
| Модель | Модификация | Диапазон измерений, мм | Цена деления, мм | Наибольшая разность погрешностей*, мкм | Размах показаний, мкм, не более | Вариация показаний, мкм, не более | |||||
| на участке шкалы 200 делений | на всем диапазоне | ||||||||||
| Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | ||||
| МИГ | 1МИГ | От 0 до 1 | 0,001 | 1,5 | 2,0 | 2,0 | 3,0 | 0,5 | 1,0 | 1,0 | 2,0 |
| 1МИГ | От 0 до 2 | 0,001 | 1,5 | 2,0 | 2,0 | 3,0 | 0,5 | 1,0 | 1,0 | 2,0 | |
| 1МИГ | От 0 до 3 | 0,001 | 2,0 | 3,0 | 4,0 | 6,0 | 1,0 | 2,0 | 1,5 | 2,5 | |
| 1МИГ | От 0 до 5 | 0,001 | 3,0 | 5,0 | 4,0 | 6,0 | 1,0 | 2,0 | 1,5 | 2,5 | |
| 2МИГ | От 0 до 1 | 0,002 | 3,0 | 5,0 | 4,0 | 6,0 | 1,0 | 2,0 | 2,0 | 3,0 | |
| 2МИГ | От 0 до 1,27 | 0,002 | 3,0 | 5,0 | 4,0 | 6,0 | 1,0 | 2,0 | 2,0 | 3,0 | |
| 2МИГ | От 0 до 2 | 0,002 | 3,0 | 5,0 | 4,0 | 6,0 | 1,0 | 2,0 | 2,0 | 3,0 | |
| 2МИГ | От 0 до 12,7 | 0,002 | 6,0 | 9,0 | 8,0 | 12,0 | 1,0 | 2,0 | 2,0 | 3,0 | |
| МИГг | 1МИГг | От 0 до 1 | 0,001 | 1,5 | 2,0 | 2,0 | 2,5 | 0,5 | 0,7 | 1,0 | 1,5 |
| 2МИГг | От 0 до 2 | 0,002 | 3,0 | 4,0 | 4,0 | 5,0 | 1,0 | 1,5 | 2,0 | 3,0 | |
| Примечание: * - понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом ходе измерительного стержня. | |||||||||||
| Модель | Модификация | Диапазон измерений, мм | Цена деления, мм | Пределы допускаемой абсолютной погрешности от нулевого штриха в пределах всей шкалы, мкм | Размах показаний, в делениях шкалы, не более | ||
| Исп. 0 | Исп. 1 | Исп. 0 | Исп. 1 | ||||
| ИГПВ | 01ИГПВ | от -0,004 до +0,004 | 0,0001 | ±0,08 | ±0,16 | 1/3 | 2/3 |
| 02ИГПВ | от -0,006 до +0,006 | 0,0002 | ±0,10 | ±0,20 | 1/3 | 2/3 | |
| 05ИГПВ | от -0,015 до +0,015 | 0,0005 | ±0,15 | ±0,30 | 1/3 | 2/3 | |
| 1ИГПВ | от -0,03 до +0,03 | 0,001 | ±0,30 | ±0,60 | 1/4 | 1/2 | |
| 2ИГПВ | от -0,06 до +0,06 | 0,002 | ±0,60 | ±1,20 | 1/4 | 1/2 | |
| 5ИГПВ | от -0,15 до +0,15 | 0,005 | ±5,00 | ±10,00 | 1/3 | 2/3 | |
| 10ИГПВ | от -0,3 до +0,3 | 0,01 | ±10,00 | ±20,00 | 1/3 | 2/3 | |
| ИПМ | 02ИПМ | от -0,01 до +0,01 | 0,0002 | ±0,15 | ±0,30 | 1/2 | 1 |
| 05ИПМ | от -0,025 до +0,025 | 0,0005 | ±0,25 | ±0,50 | 1/4 | 1/2 | |
| 1ИПМ | от -0,05 до +0,05 | 0,001 | ±0,50 | ±1,00 | 1/4 | 1/2 | |
| 2ИПМ | от -0,1 до +0,1 | 0,002 | ±1,00 | ±2,00 | 1/4 | 1/2 | |
| Модель | Модифи кация | Диапазон измерений, мм | Шаг дискрет ности, мм | Наибольшая разность погрешностей на всем диапазоне, мкм | Размах показаний, мкм, не более | |
| Исп.0 | Исп.1 | |||||
| ИЧЦ-5 | От 0 до 5 | 0,01 | 20 | 30 | 10 | |
| ИЧЦ-5 | От 0 до 5 | 0,001 | 3 | 5 | 1 | |
| ИЧЦ-5 | От 0 до 5 | 0,005 | 5 | 10 | 5 | |
| ИЧЦ-10 | От 0 до 10 | 0,01 | 20 | 30 | 10 | |
| ИЧЦ-10 | От 0 до 10 | 0,001 | 5 | 8 | 1 | |
| ИЧЦ-10 | От 0 до 10 | 0,002 | 6 | 10 | 2 | |
| ИЧЦ-10 | От 0 до 10 | 0,005 | 10 | 15 | 5 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,01 | 20 | 30 | 10 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,001 | 5 | 8 | 1 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,002 | 6 | 10 | 2 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,005 | 10 | 15 | 5 | |
| ИЧЦ | ИЧЦ-25 | От 0 до 25 | 0,01 | 20 | 30 | 10 |
| ИЧЦ-25 | От 0 до 25 | 0,001 | 5 | 8 | 1 | |
| ИЧЦ-25 | От 0 до 25 | 0,002 | 6 | 10 | 2 | |
| ИЧЦ-25 | От 0 до 25 | 0,005 | 10 | 15 | 5 | |
| ИЧЦ-30 | От 0 до 30 | 0,01 | 20 | 30 | 10 | |
| ИЧЦ-30 | От 0 до 30 | 0,001 | 5 | 8 | 1 | |
| ИЧЦ-50 | От 0 до 50 | 0,01 | 30 | 50 | 10 | |
| ИЧЦ-50 | От 0 до 50 | 0,001 | 6 | 9 | 1 | |
| ИЧЦ-50 | От 0 до 50 | 0,002 | 6 | 10 | 2 | |
| ИЧЦ-50 | От 0 до 50 | 0,005 | 15 | 25 | 5 | |
| ИЧЦ-100 | От 0 до 100 | 0,01 | 30 | 50 | 10 | |
| ИЧЦ-100 | От 0 до 100 | 0,001 | 10 | 15 | 2 | |
| Модель | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| ИЧ | ИЧ-1 | От 0 до 1 | 0,01 | 1,5 | 0,4 |
| ИЧ-2 | От 0 до 2 | 0,01 | 1,5 | 0,4 | |
| ИЧ-3 | От 0 до 3 | 0,01 | 1,5 | 0,6 | |
| ИЧ-4 | От 0 до 4 | 0,01 | 1,5 | 0,6 | |
| ИЧ-5 | От 0 до 5 | 0,01 | 1,5 | 0,6 | |
| ИЧ-6 | От 0 до 6 | 0,01 | 1,5 | 0,6 | |
| ИЧ-8 | От 0 до 8 | 0,01 | 1,5 | 0,6 | |
| ИЧ-10 | От 0 до 10 | 0,01 | 1,5 | 0,6 | |
| ИЧ-15 | От 0 до 15 | 0,01 | 1,5 | 0,6 | |
| ИЧ-20 | От 0 до 20 | 0,01 | 3,0 | 1,8 | |
| ИЧ-25 | От 0 до 25 | 0,01 | 3,0 | 1,8 | |
| ИЧ-30 | От 0 до 30 | 0,01 | 3,0 | 1,8 | |
| ИЧ-40 | От 0 до 40 | 0,01 | 5,0 | 1,8 | |
| ИЧ-50 | От 0 до 50 | 0,01 | 5,0 | 1,8 | |
| ИЧ-80 | От 0 до 80 | 0,01 | 5,0 | 2,0 | |
| ИЧ-100 | От 0 до 100 | 0,01 | 5,0 | 2,0 | |
| ИЧг | ИЧг-2 | От 0 до 2 | 0,01 | 1,5 | 0,4 |
| ИЧг-5 | От 0 до 5 | 0,01 | 1,5 | 0,6 | |
| ИЧг-10 | От 0 до 10 | 0,01 | 1,5 | 0,6 | |
| ИЧг-25 | От 0 до 25 | 0,01 | 3,0 | 1,8 | |
| ИТ | ИТ-3 | От 0 до 3 | 0,01 | 1,5 | 0,6 |
| ИТ-5 | От 0 до 5 | 0,01 | 1,5 | 0,6 | |
| ИТг | ИТг-2 | От 0 до 2 | 0,01 | 1,5 | 0,4 |
| ИЧЦ | ИЧЦ-5 | От 0 до 5 | 0,01 | 1,5 | 0,6 |
| ИЧЦ-5 | От 0 до 5 | 0,001 | 1,5 | 0,6 | |
| ИЧЦ-5 | От 0 до 5 | 0,005 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 10 | 0,01 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 10 | 0,001 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 10 | 0,002 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 10 | 0,005 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,01 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,001 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,002 | 1,5 | 0,6 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,005 | 1,5 | 0,6 | |
| ИЧЦ-25 | От 0 до 25 | 0,01 | 3,0 | 1,8 | |
| ИЧЦ-25 | От 0 до 25 | 0,001 | 3,0 | 1,8 | |
| ИЧЦ-25 | От 0 до 25 | 0,002 | 3,0 | 1,8 | |
| ИЧЦ-25 | От 0 до 25 | 0,005 | 3,0 | 1,8 | |
| ИЧЦ-30 | От 0 до 30 | 0,01 | 3,0 | 1,8 | |
| ИЧЦ-30 | От 0 до 30 | 0,001 | 3,0 | 1,8 | |
| ИЧЦ-50 | От 0 до 50 | 0,01 | 5,0 | 1,8 | |
| ИЧЦ-50 | От 0 до 50 | 0,001 | 5,0 | 1,8 | |
| ИЧЦ-50 | От 0 до 50 | 0,002 | 5,0 | 1,8 | |
| ИЧЦ-50 | От 0 до 50 | 0,005 | 5,0 | 1,8 | |
| ИЧЦ-100 | От 0 до 100 | 0,01 | 5,0 | 2,0 | |
| ИЧЦ-100 | От 0 до 100 | 0,001 | 5,0 | 2,0 |
| Модель | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Измерительное усилие при прямом ходе, Н, не более | Колебание измерительного усилия, Н, не более |
| 1МИГ | От 0 до 1 | 0,001 | 1,5 | 0,4 | |
| 1МИГ | От 0 до 2 | 0,001 | 1,5 | 0,4 | |
| 1МИГ | От 0 до 3 | 0,001 | 1,5 | 0,4 | |
| МИГ | 1МИГ | От 0 до 5 | 0,001 | 1,5 | 0,4 |
| 2МИГ | От 0 до 1 | 0,002 | 1,5 | 0,4 | |
| 2МИГ | От 0 до 1,27 | 0,002 | 1,5 | 0,4 | |
| 2МИГ | От 0 до 2 | 0,002 | 1,5 | 0,4 | |
| 2МИГ | От 0 до 12,7 | 0,002 | 1,5 | 0,6 | |
| МИГг | 1МИГг | От 0 до 1 | 0,001 | 2,0 | 0,5 |
| 2МИГг | От 0 до 2 | 0,002 | 2,0 | 0,7 | |
| ИГ | 1ИГ | от -0,04 до +0,04 | 0,001 | 1,5 | 0,4 |
| 1 ИГ | от -0,06 до +0,06 | 0,001 | 1,5 | 0,4 | |
| 1ИГ | от -0,07 до +0,07 | 0,001 | 1,5 | 0,4 | |
| 2ИГ | от -0,14 до +0,14 | 0,002 | 1,5 | 0,4 | |
| 10ИГ | от -0,4 до +0,4 | 0,01 | 2,0 | 0,8 | |
| 10ИГ | от -0,5 до +0,5 | 0,01 | 2,0 | 0,8 | |
| ИГг | 1ИГг | от -0,05 до +0,05 | 0,001 | 1,5 | 0,4 |
| 2ИГг | от -0,1 до +0,1 | 0,002 | 1,5 | 0,4 | |
| ИГК | 1ИГК | от -0,05 до +0,05 | 0,001 | 1,5 | 0,4 |
| 01ИГПВ | от -0,004 до +0,004 | 0,0001 | 1,5 | 0,2 | |
| ИГПВ | 02ИГПВ | от -0,006 до +0,006 | 0,0002 | 1,5 | 0,2 |
| 05ИГПВ | от -0,015 до +0,015 | 0,0005 | 1,5 | 0,3 |
| Диапазон измерений, мм | Цена деления | Измерительное | Колебание | ||||||
| Модель | Модификация | (шаг дискретности), мм | усилие при прямом ходе, Н, не более | измерительного усилия, Н, не более | |||||
| 1ИГПВ | от -0,03 до +0,03 | 0,001 | 2,0 | 0,3 | |||||
| ИГПВ | 2ИГПВ | от -0,06 до +0,06 | 0,002 | 2,0 | 0,5 | ||||
| 5ИГПВ | от -0,15 до +0,15 | 0,005 | 2,0 | 0,5 | |||||
| 10ИГПВ | от -0,3 до +0,3 | 0,01 | 2,0 | 0,5 | |||||
| 02ИМП | от -0,01 до +0,01 | 0,0002 | 1,0 | 0,25 | |||||
| ИПМ | 05ИПМ | от -0,025 до +0,025 | 0,0005 | 1,5 | 0,3 | ||||
| 1ИПМ | от -0,05 до +0,05 | 0,001 | 1,5 | 0,3 | |||||
| 2ИПМ | от -0,1 до +0,1 | 0,002 | 1,5 | 0,3 | |||||
| Таблица 7 | - Габаритные размеры и масса | ||||||||
| Модель | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Габаритные размеры: Длина х Ширина (диаметр циферблата) х Высота(без ушка), мм, не более | Масса, кг, не более | ||||
| ИЧ-1 | От 0 до 1 | 0,01 | 76х42х21 | 0,10 | |||||
| ИЧ-2 | От 0 до 2 | 0,01 | 76х42х21 | 0,10 | |||||
| ИЧ-3 | От 0 до 3 | 0,01 | 119х60х25 | 0,19 | |||||
| ИЧ-4 | От 0 до 4 | 0,01 | 76х42х21 | 0,10 | |||||
| ИЧ-5 | От 0 до 5 | 0,01 | 119х60х25 | 0,19 | |||||
| ИЧ-6 | От 0 до 6 | 0,01 | 76х42х21 | 0,10 | |||||
| ИЧ-8 | От 0 до 8 | 0,01 | 85х42х21 | 0,12 | |||||
| ИЧ | ИЧ-10 | От 0 до 10 | 0,01 | 128х80х25 | 0,25 | ||||
| ИЧ-15 | От 0 до 15 | 0,01 | 119х60х25 | 0,25 | |||||
| ИЧ-20 | От 0 до 20 | 0,01 | 119х60х25 | 0,25 | |||||
| ИЧ-25 | От 0 до 25 | 0,01 | 133х60х25 | 0,25 | |||||
| ИЧ-30 | От 0 до 30 | 0,01 | 133х60х25 | 0,25 | |||||
| ИЧ-40 | От 0 до 40 | 0,01 | 251х80х38 | 0,38 | |||||
| ИЧ-50 | От 0 до 50 | 0,01 | 259х80х38 | 0,38 | |||||
| ИЧ-80 | От 0 до 80 | 0,01 | 420х80х38 | 0,50 | |||||
| ИЧ-100 | От 0 до 100 | 0,01 | 420х80х38 | 0,50 | |||||
| ИЧг-2 | От 0 до 2 | 0,01 | 76х42х21 | 0,10 | |||||
| ИЧг | ИЧг-5 | От 0 до 5 | 0,01 | 88х42х23 | 0,19 | ||||
| ИЧг-10 | От 0 до 10 | 0,01 | 107х60х24 | 0,19 | |||||
| ИЧг-25 | От 0 до 25 | 0,01 | 160х84х53 | 0,33 | |||||
| Продолжение таблицы 7 | |||||
| Модель | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Габаритные размеры: Длина х Ширина (диаметр циферблата) х Высота(без ушка), мм, не более | Масса, кг, не более |
| ИТ | ИТ-3 | От 0 до 3 | 0,01 | 76х42х21 | 0,10 |
| ИТ-5 | От 0 до 5 | 0,01 | 76х42х21 | 0,10 | |
| ИТг | ИТг-2 | От 0 до 2 | 0,01 | 76х42х22 | 0,10 |
| ИЧЦ-5 | От 0 до 5 | 0,01 | 96х42х25 | 0,15 | |
| ИЧЦ-5 | От 0 до 5 | 0,001 | 96х42х25 | 0,15 | |
| ИЧЦ-5 | От 0 до 5 | 0,005 | 96х42х25 | 0,15 | |
| ИЧЦ-10 | От 0 до 10 | 0,01 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 10 | 0,001 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 10 | 0,002 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 10 | 0,005 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,01 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,001 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,002 | 140х62х34 | 0,20 | |
| ИЧЦ-10 | От 0 до 12,7 | 0,005 | 140х62х34 | 0,20 | |
| ИЧЦ | ИЧЦ-25 | От 0 до 25 | 0,01 | 183х62х46 | 0,25 |
| ИЧЦ-25 | От 0 до 25 | 0,001 | 183х62х46 | 0,25 | |
| ИЧЦ-25 | От 0 до 25 | 0,002 | 183х62х46 | 0,25 | |
| ИЧЦ-25 | От 0 до 25 | 0,005 | 183х62х46 | 0,25 | |
| ИЧЦ-30 | От 0 до 30 | 0,01 | 183х62х46 | 0,25 | |
| ИЧЦ-30 | От 0 до 30 | 0,001 | 183х62х46 | 0,25 | |
| ИЧЦ-50 | От 0 до 50 | 0,01 | 250х62х46 | 0,29 | |
| ИЧЦ-50 | От 0 до 50 | 0,001 | 250х62х46 | 0,29 | |
| ИЧЦ-50 | От 0 до 50 | 0,002 | 250х62х46 | 0,29 | |
| ИЧЦ-50 | От 0 до 50 | 0,005 | 250х62х46 | 0,29 | |
| ИЧЦ-100 | От 0 до 100 | 0,01 | 412х62х53 | 0,36 | |
| ИЧЦ-100 | От 0 до 100 | 0,001 | 412х62х53 | 0,36 | |
| 1МИГ | От 0 до 1 | 0,001 | 119х60х25 | 0,19 | |
| 1МИГ | От 0 до 2 | 0,001 | 119х60х25 | 0,19 | |
| 1МИГ | От 0 до 3 | 0,001 | 119х60х25 | 0,19 | |
| МИГ | 1МИГ | От 0 до 5 | 0,001 | 119х60х25 | 0,19 |
| 2МИГ | От 0 до 1 | 0,002 | 119х60х25 | 0,19 | |
| 2МИГ | От 0 до 1,27 | 0,002 | 119х60х25 | 0,19 | |
| 2МИГ | От 0 до 2 | 0,002 | 119х60х25 | 0,19 | |
| 2МИГ | От 0 до 12,7 | 0,002 | 119х60х25 | 0,19 | |
| МИГг | 1МИГг | От 0 до 1 | 0,001 | 106х70х22 | 0,16 |
| 2МИГг | От 0 до 2 | 0,002 | 106х70х22 | 0,16 | |
| Продолжение таблицы 7 | |||||
| Модель | Модификация | Диапазон измерений, мм | Цена деления (шаг дискретности), мм | Габаритные размеры: Длина х Ширина (диаметр циферблата) х Высота(без ушка), мм, не более | Масса, кг, не более |
| ИГ | 1ИГ | от -0,04 до + 0,04 | 0,001 | 119х60х25 | 0,19 |
| 1 ИГ | от -0,06 до + 0,06 | 0,001 | 98х60х25 | 0,15 | |
| 1ИГ | от -0,07 до + 0,07 | 0,001 | 119х60х25 | 0,19 | |
| 2ИГ | от -0,14 до +0,14 | 0,002 | 98х60х25 | 0,15 | |
| 10ИГ | от -0,4 до + 0,4 | 0,01 | 119х60х25 | 0,19 | |
| 10ИГ | от -0,5 до + 0,5 | 0,01 | 119х60х25 | 0,19 | |
| ИГг | 1ИГг | от -0,05 до + 0,05 | 0,001 | 95х60х22 | 0,12 |
| 2ИГг | от -0,1 до + 0,1 | 0,002 | 95х60х22 | 0,12 | |
| ИГК | 1ИГК | от -0,05 до + 0,05 | 0,001 | 119х60х25 | 0,19 |
| ИГПВ | 01ИГПВ | от -0,004 до + 0,004 | 0,0001 | 208х70х50 | 0,42 |
| 02ИГПВ | от -0,006 до + 0,006 | 0,0002 | 208х70х50 | 0,42 | |
| 05ИГПВ | от -0,015 до + 0,015 | 0,0005 | 208х70х50 | 0,42 | |
| 1ИГПВ | от -0,03 до + 0,03 | 0,001 | 208х70х50 | 0,42 | |
| 2ИГПВ | от -0,06 до + 0,06 | 0,002 | 208х70х50 | 0,42 | |
| 5ИГПВ | от -0,15 до + 0,15 | 0,005 | 208х70х50 | 0,42 | |
| 10ИГПВ | от -0,3 до + 0,3 | 0,01 | 208х70х50 | 0,42 | |
| ИПМ | 02ИПМ | от -0,01 до + 0,01 | 0,0002 | 104х70х53 | 0,16 |
| 05ИПМ | от -0,025 до + 0,025 | 0,0005 | 104х70х53 | 0,16 | |
| 1ИПМ | от -0,05 до + 0,05 | 0,001 | 104х70х53 | 0,16 | |
| 2ИПМ | от -0,1 до + 0,1 | 0,002 | 104х70х53 | 0,16 | |
Таблица 8 - Присоединительный размер гильзы индикаторов, условия эксплуатации и полный средний срок службы_
| Наименование характеристики | Значение |
| Присоединительный диаметр гильзы индикаторов моделей: | |
| - ИЧ, ИЧг, ИТ, ИТг, ИЧЦ, МИГ, МИГг, ИГ, ИГг, ИГК | 8h8 |
| - ИПМ | 8h7 |
| - ИГПВ | 28h7 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С, для индикаторов | |
| модели ИЧЦ | От +18 до +22 |
| - температура окружающей среды, °С, для индикаторов | |
| моделей МИГ, МИГг | От +17 до +23 |
| - температура окружающей среды, °С, для индикаторов | |
| моделей ИГ, ИГг, ИГК, ИГПВ, ИПМ | От +1 6 до +24 |
| - температура окружающей среды, °С, для индикаторов | |
| моделей ИЧ, ИЧг, ИТ, ИТг | От +15 до +25 |
| - изменение температуры воздуха в течение 0,5 ч для | |
| индикаторов моделей ИГ, ИГг, °C, не более | 0,5 |
| - изменение температуры воздуха в течение 0,5 ч для | |
| индикаторов моделей ИГПВ, ИМП, °C, не более: | |
| с ценой деления 0,1 и 0,2 мкм | 0,2 |
| с ценой деления 0,5; 1; 2; 5; 10 мкм | 0,5 |
| - изменение температуры воздуха в течении 1 ч для | |
| индикаторов моделей ИЧ, ИЧг, ИТ, ИТг, °C, не более | 2 |
| - изменение температуры воздуха для индикаторов | |
| остальных моделей | 1 |
| - относительная влажность, %, не более | 80 |
| Полный средний срок службы, лет, не менее, для индикаторов | |
| моделей: | |
| - ИЧ, ИЧг, ИТ, ИТг, ИЧЦ | 6 лет |
| - МИГ, МИГг, ИГ, ИГг, ИГК, ИГПВ | 5 лет |
| - ИПМ | 7 лет |
наносится на наружную поверхность футляра индикатора методом наклейки и на титульный лист паспорта типографским методом.
Таблица 9 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Индикатор часового типа | - | 1 шт. |
| Элемент питания (для индикаторов ИЧЦ) | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт для моделей: ИГПВ, ИПМ ИЧ, ИЧг, ИТ, ИТг МИГ, МИГг, ИГ, ИГг, ИГК ИЧЦ | ИП.00.00.004 ПС ИЧ.00.00.001 ПС МИГ.00.00.002 ПС ИЧЦ.00.00.003 ПС | 1 экз. |
| Методика поверки | МП 203-16-2020 | 1 экз. |
приведены в разделе 5 «Заметки по эксплуатации, порядок работы» паспорта индикаторов.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от
29 декабря 2018 г.
ТУ 26.51.66.140-010-04567838-2019 «Индикаторы часового типа и с цифровым отсчетным устройством. Технические условия».
| Зарегистрировано поверок | 418 |
| Поверителей | 26 |
| Актуальность данных | 16.09.2024 |
