Клещи токоизмерительные RGK CM (далее по тексту - клещи) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
| Номер в госреестре | 81401-21 |
| Наименование СИ | Клещи токоизмерительные |
| Обозначение типа СИ | RGK CM |
| Изготовитель | Компания "UNI-TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи токоизмерительные RGK CM (далее по тексту - клещи) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Клещи представляют собой многофункциональные переносные цифровые измерительные приборы (ЦИП), принцип действия которых состоит в бесконтактном методе измерений силы постоянного и переменного тока. Метод основан на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим преобразованием входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Для измерений напряжения и силы переменного тока в приборах использованы детекторы истинных среднеквадратических (True RMS) значений.
Измерение силы постоянного и переменного тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение остальных физических величин производится с помощью отдельных измерительных входов. Измерение температуры осуществляется при помощи внешней термопары типа «К».
Клещи выпускаются в трех модификациях: RGK CM-10, RGK CM-12, RGK CM-20. Модификации отличаются между собой набором выполняемых функций, напряжением питания, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде.
Клещи имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, перегрузки. Также клещи обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов, бесконтактного датчика напряжения.
Основные узлы клещей: разъемный магнитопровод с датчиком Холла, входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно клещи выполнены в пластиковых корпусах. На лицевой панели расположены поворотный переключатель режимов работы, ЖКИ, функциональные клавиши, входные разъемы. На задней панели находится батарейный отсек.

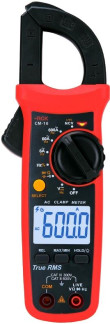

Общий вид клещей представлен на рисунках 1 - 3.
Пломбирование клещей токоизмерительных RGK CM не предусмотрено.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой код: 8 цифр.
Рисунок 2 - Общий вид клещей модификации RGK CM-12
отсутствует.
Таблица 1 - Функциональные характеристики
|
Наименование характеристики |
Значение для модификаций |
||
|
RGK CM-10 |
RGK CM-12 |
RGK CM-20 |
|
|
Измерение напряжения постоянного тока |
Да |
Да |
Да |
|
Измерение напряжения переменного тока |
Да |
Да |
Да |
|
Измерение силы постоянного тока |
Нет |
Да |
Да |
|
Измерение силы переменного тока |
Да |
Да |
Да |
|
Измерение электрического сопротивления постоянному току |
Да |
Да |
Да |
|
Измерение электрической емкости |
Да |
Да |
Да |
|
Измерение частоты |
Да |
Да |
Да |
|
Измерение температуры с помощью термопар |
Нет |
Нет |
Да |
|
Проверка целостности цепи |
Да |
Да |
Да |
|
Проверка диодов |
Да |
Да |
Да |
|
Наименование характеристики |
Значение для модификаций |
||
|
RGK CM-10 |
RGK CM-12 |
RGK CM-20 |
|
|
Датчик напряжения |
Да |
Да |
Да |
|
Функция удержания показаний |
Да |
Да |
Да |
|
Функция регистрации минимальных и максимальных значений |
Да |
Да |
Да |
Таблица 2 - Метрологические характеристики клещей модификации RGK CM-10 в режиме измерений напряжения постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,005-U+2 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
600,0 В |
0,1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 3 - Метрологические характеристики клещей модификации RGK CM-10 в режиме измерений напряжения переменного тока_
|
Пределы измерений, В |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
6,000 |
от 45 до 400 |
0,001 |
±(0,01-U+5 е.м.р.) |
|
60,00 |
0,01 |
±(0,008-U+5 е.м.р.) |
|
|
600,0 |
0,1 |
||
|
Примечание - U - измеренное значение напряжения переменного тока, В |
|||
Таблица 4 - Метрологические характеристики клещей модификации RGK CM-10 в режиме измерений силы переменного тока_
|
Пределы измерений, А |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
|
6,000 |
от 50 до 100 |
0,001 |
±(0,04-1+10 е.м.р.) |
|
60,00 |
0,01 |
±(0,02-1+10 е.м.р.) |
|
|
600,0 |
0,1 |
||
|
Примечание - I - измеренное значение силы переменного тока, А |
|||
Таблица 5 - Метрологические характеристики клещей модификации RGK CM-10 в режиме измерений электрического сопротивления постоянному току_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
60,00 кОм |
0,01 кОм |
|
|
600,0 кОм |
0,1 кОм |
|
|
6,000 МОм |
0,001 МОм |
±(0,02-R+5 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
|
|
Примечание - R кОм, МОм |
^ - измеренное значение электрического сопротивления постоянному току, Ом, |
|
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,04-C+10 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
|
|
600,0 нФ |
0,1 нФ |
|
|
6,000 мкФ |
0,001 мкФ |
±(0,04-C+5 е.м.р.) |
|
60,00 мкФ |
0,01 мкФ |
|
|
600,0 мкФ |
0,1 мкФ |
|
|
6,000 мФ |
0,001 мФ |
±0,1-C |
|
60,00 мФ |
0,01 мФ |
|
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Таблица 7 - Метрологические характеристики клещей модификации RGK CM-10 в режиме измерений частоты_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц |
|
|
6,000 кГц |
0,001 кГц |
|
|
60,00 кГц |
0,01 кГц |
|
|
600,0 кГц |
0,1 кГц |
|
|
10,00 МГц |
0,01 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 10 Гц |
||
Таблица 8 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений напряжения постоянного тока__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
400,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
4,000 В |
0,001 В |
±(0,005-U+2 е.м.р.) |
|
40,00 В |
0,01 В |
|
|
400,0 В |
0,1 В |
|
|
600 В |
1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 9 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений напряжения переменного тока__
|
Пределы измерений, В |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
4,000 |
от 45 до 400 |
0,001 |
±(0,01-U+5 е.м.р.) |
|
40,00 |
0,01 |
±(0,008-U+5 е.м.р.) |
|
|
400,0 |
0,1 |
||
|
600 |
1 |
||
|
Примечание - U - измеренное значение напряжения переменного тока, В |
|||
|
Пределы измерений, А |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
|
40,00 |
0,01 |
±(0,02-1+5 е.м.р.) |
|
400,0 |
0,1 |
|
|
Примечание - I - измеренное значение силы постоянного тока, А |
||
Таблица 11 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений силы переменного тока
|
Пределы измерений, А |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
|
40,00 |
от 45 до 400 |
0,01 |
±(0,02-1+5 е.м.р.) |
|
400,0 |
0,1 |
||
|
Примечание - I - измеренное значение силы переменного тока, А |
|||
Таблица 12 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений электрического сопротивления постоянному току
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
400,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
4,000 кОм |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
40,00 кОм |
0,01 кОм |
|
|
400,0 кОм |
0,1 кОм |
|
|
4,000 МОм |
0,001 МОм |
±(0,025-R+5 е.м.р.) |
|
40,00 МОм |
0,01 МОм |
|
|
Примечание - R кОм, МОм |
^ - измеренное значение электрического сопротивления постоянному току, Ом, |
|
Таблица 13 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений электрической емкости__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
40,00 нФ |
0,01 нФ |
±(0,04-C+5 е.м.р.) |
|
400,0 нФ |
0,1 нФ |
|
|
4,000 мкФ |
0,001 мкФ |
|
|
40,00 мкФ |
0,01 мкФ |
|
|
400,0 мкФ |
0,1 мкФ |
|
|
4,000 мФ |
0,001 мФ |
±0,1-C |
|
40,00 мФ |
0,01 мФ |
|
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Таблица 14 - Метрологические характеристики клещей модификации RGK CM-12 в режиме измерений частоты__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
40,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
400,0 Гц |
0,1 Гц |
|
|
4,000 кГц |
0,001 кГц |
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
40,00 кГц |
0,01 кГц |
±(0,001-F+4 е.м.р.) |
|
400,0 кГц |
0,1 кГц |
|
|
10,00 МГц |
0,01 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 10 Гц |
||
Таблица 15 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений напряжения постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,01-U+8 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,008-U+1 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,008-U+3 е.м.р.) |
|
600,0 В |
0,1 В |
|
|
1000 В |
1 В |
±(0,0TU+3 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 16 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений напряжения переменного тока_
|
Пределы измерений, В |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
6,000 |
от 40 до 400 |
0,001 |
±(0,012-U+5 е.м.р.) |
|
60,00 |
0,01 |
||
|
600,0 |
0,1 |
||
|
750 |
1 |
±(0,015-U+5 е.м.р.) |
|
|
Примечание - U - измеренное значение напряжения переменного тока, В |
|||
Таблица 17 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений силы постоянного тока_
|
Пределы измерений, А |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
|
60,00 |
0,01 |
±(0,025-1+5 е.м.р.) |
|
600,0 |
0,1 |
|
|
Примечание - I - измеренное значение силы постоянного тока, А |
||
Таблица 18 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений силы переменного тока__
|
Пределы измерений, А |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)), А |
Пределы допускаемой основной абсолютной погрешности измерений, А |
|
60,00 |
от 40 до 400 |
0,01 |
±(0,025-1+5 е.м.р.) |
|
600,0 |
0,1 |
||
|
Примечание - I - измеренное значение силы переменного тока, А |
|||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,012-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,01-R+2 е.м.р.) |
|
60,00 кОм |
0,01 кОм |
|
|
600,0 кОм |
0,1 кОм |
|
|
6,000 МОм |
0,001 МОм |
±(0,012-R+2 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+5 е.м.р.) |
|
Примечание - R кОм, МОм |
^ - измеренное значение электрического сопротивления постоянному току, Ом, |
|
Таблица 20 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
60,00 нФ |
0,01 нФ |
±(0,04-C+25 е.м.р.) |
|
600,0 нФ |
0,1 нФ |
±(0,04-C+5 е.м.р.) |
|
6,000 мкФ |
0,001 мкФ |
|
|
60,00 мкФ |
0,01 мкФ |
|
|
600,0 мкФ |
0,1 мкФ |
|
|
6,000 мФ |
0,001 мФ |
±0,1-C |
|
60,00 мФ |
0,01 мФ |
Погрешность не нормируется |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Таблица 21 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений частоты__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц |
|
|
6,000 кГц |
0,001 кГц |
|
|
60,00 кГц |
0,01 кГц |
|
|
600,0 кГц |
0,1 кГц |
|
|
1,000 МГц |
0,001 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 10 Гц |
||
Таблица 22 - Метрологические характеристики клещей модификации RGK CM-20 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)__
|
Диапазон измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой основной абсолютной погрешности измерений, °С1) |
|
от -20 до +400 |
1 |
±(0,03-T+5 е.м.р.) |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары |
||
|
Модификация |
Температурный коэффициент, /°С |
|
RGK CM-10, RGK CM-12, RGK CM-20 |
0,1 |
Таблица 24 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций |
||
|
RGK CM-10 |
RGK CM-12 |
RGK CM-20 |
|
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
3 |
4,5 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
215x73x37 |
215x73x37 |
221x75x41 |
|
Диаметр захвата, мм |
28 |
28 |
30 |
|
Масса, кг (без батарей) |
0,226 |
0,215 |
0,241 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +50 80 при температуре от 0 до +30 °С 75 при температуре св. +30 до +40 °С 45 при температуре св. +40 до +50 °С |
||
|
Средний срок службы, лет |
10 |
||
|
Средняя наработка на отказ, ч |
10000 |
||
наносится на корпус клещей способом наклейки и на титульный лист руководства по эксплуатации типографским способом или способом штемпелевания.
Таблица 25 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Клещи токоизмерительные RGK CM (модификация по заказу) |
- |
1 шт. |
|
Кабель измерительный с пробниками |
- |
2 шт. |
|
Чехол |
- |
1 шт. |
|
Батареи питания |
ААА |
2 (3) 1) шт. |
|
Термопара типа «К» |
- |
1 шт. 1) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-132-20 |
1 экз. |
|
Примечание - 1) - для модификации RGK CM-20 |
||
приведены в руководстве по эксплуатации в разделе 7 «Работа с прибором».
Нормативные документы, устанавливающие требования к клещам токоизмерительным RGK CM
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от Ы0'1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 4279 |
| Поверителей | 82 |
| Актуальность данных | 17.09.2024 |
