| Номер в госреестре | 81406-21 |
| Наименование СИ | Контроллеры программируемые |
| Обозначение типа СИ | ЭЛПК-04-М |
| Изготовитель | Общество с ограниченной ответственностью внедренческая фирма «ЭЛНА» (ООО ВФ «ЭЛНА»), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые ЭЛПК-04-М (далее - контроллеры) предназначены для измерений аналоговых выходных сигналов датчиков в виде силы постоянного электрического тока и частоты переменного электрического тока, воспроизведений сигналов силы постоянного электрического тока и дискретных сигналов, регистрации и обработки аналоговых и дискретных сигналов, характеризующих состояние технологических объектов.
Контроллер ЭЛПК-04-М построен по модульному принципу и представляет собой многофункциональный проектно-компонуемый комплекс программно-технических средств, имеющий большую гибкость при конфигурировании, что позволяет потребителю методом проектной компоновки выбирать необходимый аппаратный состав для решения различных задач управления, а также быстро перестраивать или наращивать контроллер в случае изменения параметров объекта управления. Конструкция контроллера позволяет встраивать его в стандартные монтажные шкафы или другое монтажное оборудование, защищающее от воздействий внешней среды.
В состав контроллера входят:
блоки системные LPBS-15-М - обеспечивают прием и обработку информации, принимаемой модулями устройств связи с объектом (УСО) от объекта, обеспечивает передачу информации модулям устройств связи с объектом (УСО), управление работой модулей УСО, обеспечивает запись, чтение и хранение информации, в том числе пользовательских прикладных программ работы контроллера, обеспечивает обмен информацией с внешними устройствами;
модули УСО:
- модуль ввода аналоговый 4-канальный 1А-4к42-М - обеспечивает измерение сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- модуль ввода аналоговый 8-канальный IA-8k42 - обеспечивает измерение сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- модуль ввода аналоговый 8-канальный МА-8В - обеспечивает измерение сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- модуль вывода аналоговый 4-канальный ОА-4к42-М - обеспечивает воспроизведение сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- модуль вывода аналоговый 4-канальный МА-4У - обеспечивает воспроизведение сигналов силы постоянного электрического тока в диапазоне от 4 до 20 мА;
- модуль ввода дискретный 8-канальный ID-8k24-M - обеспечивает прием и регистрацию дискретных сигналов постоянного тока с входным уровнем 24 В с возможностью автоматического контроля обрыва входной цепи;
- модуль ввода дискретный 16-канальный ID-16k24- обеспечивает прием и регистрацию дискретных сигналов постоянного тока с входным уровнем 24 В с возможностью автоматического контроля обрыва входной цепи;
модуль ввода дискретный 16-канальный МД-16В - обеспечивает прием и регистрацию дискретных сигналов постоянного тока с входным уровнем 24 В с возможностью автоматического контроля обрыва входной цепи;
- модуль вывода дискретный 5-канальный ОD-5k-М - обеспечивает коммутацию дискретных сигналов силы и напряжения постоянного тока до 3А, 24 В;
- модуль вывода дискретный 16-канальный ОD-16k24 - обеспечивает коммутацию дискретных сигналов силы и напряжения постоянного тока до 1А, 24 В;
- модуль вывода дискретный 16-канальный МД-16У - обеспечивает коммутацию дискретных сигналов силы и напряжения постоянного тока до 1А, 24 В;
- модуль измерения частоты 3-канальный IF-3k - обеспечивает измерение частоты синусоидального сигнала (в том числе искаженной формы);
- модуль измерения частоты 3-канальный МЧ-3В - обеспечивает измерение частоты синусоидального сигнала (в том числе искаженной формы);
- модуль адаптера USB/RS-485-4k - обеспечивает обмен информацией контроллера ЭЛПК-04-М с внешними устройствами по последовательному интерфейсу RS-485;
- модуль МИ-485 - обеспечивает обмен информацией контроллера ЭЛПК-04-М с внешними устройствами по последовательному интерфейсу RS-485;
- модуль адаптера COM/RS-485 обеспечивает подключение модуля УСО с функцией удалённого доступа к линии RS-485;
- блок специального назначения - блок управления дозатором топлива (далее БУДТ) газотурбинного двигателя - БУДТ;
- модуль специального назначения - модуль управления дозатором топлива газотурбинного двигателя - МДТ.
Модули ввода-вывода аналоговые выпускаются в 2 исполнениях: в металлическом корпусе (модули IA-4k42-M, IA-8k42, OA-4k42-M, IF-3k) и пластиковом корпусе (модули МА-8В, МА-4У, МЧ-3В).
Система самодиагностики и конструкция контроллера обеспечивают «горячую» замену неисправного модуля на новый без отключения питания контроллера.
Для увеличения числа каналов ввода/вывода блоки системные имеют возможность объединения в локальную сеть Ethernet.
Блок системный контроллера обеспечивает поддержку языков программирования в соответствии со стандартом IEC 1131-3.

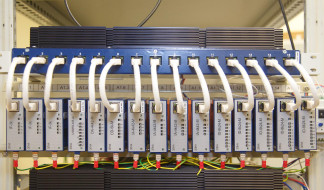

Общий вид контроллера с модулями в металлическом корпусе представлен на рисунке 1. Общий вид контроллера с модулями в пластиковом корпусе представлен на рисунке 2.
Программное обеспечение (ПО) контроллеров функционально разделено на четыре группы: операционная система, ПО модулей и блоков контроллера (прошивки), программный комплекс «ЭЛАР-ПРО», устанавливаемый на контроллер, и сервисная утилита для настройки модулей УСО удаленного подключения (не входит в «ЭЛАР-ПРО»).
ПО модулей и блоков контроллера (прошивки) содержит метрологически значимые компоненты, оно устанавливается в энергонезависимую память измерительных модулей контроллера в производственном цикле на заводе-изготовителе. Защита ПО модулей обеспечена на аппаратном уровне (исполняемые программы хранятся в ППЗУ модулей и недоступны для изменения) и на программном уровне (защита паролем от влияния на метрологически значимые параметры ПО). Уровень защиты «высокий» в соответствии с п.4.5 рекомендации Р 50.2.0772014.
Сервисное ПО «ЭЛАР-ПРО» не является метрологически значимым, так как его функциями является конфигурирование контроллеров. В процессе эксплуатации изменение конфигурации контроллеров посредством сервисного ПО пользователем может быть защищено паро-лём (уровень защиты «средний» в соответствии с Р 50.2.077-2014).
Операционная система и сервисная утилита не являются метрологически значимыми, так как не оказывают влияния на способ и качественные характеристики измерения данных.
Идентификационные данные программного обеспечения (ПО) контроллеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО контроллеров
| Идентификационные данные (признаки) | Значение | ||||||
| Тип модуля | - 2- | IA- 8k42 | МА- 8В | OA- 4k42- M | МА- 4У | IF-3k | МЧ-3В |
| Идентификационное наименование ПО | 5 0. 00 СП 2. 0. О ОО 5 7. АР. Л | 5 0. .5 Ov 2. 0. О ОО 5 7. АР. « Л | 5 0. .2 0 m 0. о ОО 5 7. АР. « Л | 5 0. VO m 2. 0. О OO 5 7. АР. « Л | 5 0. .7 Ov 2. 0. О OO 5 7. АР. Л | 5 0. .7 vo 2. 0. О OO 5 7. АР. « Л | 5 0. .5 0 3. 0. о OO 5 7. АР. Л |
| Номер версии (идентификационный номер ПО) | е 1 " м ° е 4. Не | Не ниже 0.04 | Не ниже 0.04 | Не ниже 5.08 | е ежи 8 ss ° е 5 Не | Не ниже 2.32 | е ежи 2 ss П е 2 Не |
| Цифровой идентификатор ПО | 0x6D3ECBC5 | 0x7A51CC4B | 0x7A51CC4B | 0xD51A7B2F | 0xD51A7B2F | 0x95FC0F79 | 0x95FC0F79 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 по IEEE 802.3 | ||||||
Таблица 2 - Метрологические характеристики контроллеров
| Тип модуля, количество каналов каналов | Тип, диапазон измерений входного/выходного сигнала | Пределы допускаемой основной приведенной погрешности, у, % от диапазона входного/выходного сигнала | Пределы допускаемой дополнительной приведённой погрешности, вызванной изменения темп. окружающей среды на каждые 10 °С |
| IA-4k42-M (4 канала) | Измерение сигналов силы постоянного тока в диапазоне от 4 до 20 мА | ±0,1 | ±0,1 |
| IA-8k42 (8 каналов) | |||
| МА-8В (8 каналов) | |||
| OA-4k42-M (4 канала) | Воспроизведение сигналов силы постоянного тока в диапазоне от 4 до 20 мА | ||
| МА-4У (4 канала) | |||
| IF-3k (3 канала) | Измерение сигналов частоты переменного тока в диапазоне от 12 до 16000 Гц | ||
| МЧ-3В (3 канала) |
Таблица 3 - Технические характеристики контроллеров
| Наименование характеристики | Значение |
| 1 | 2 |
| Нормальные условия применения: -температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 до 80 от 84,0 до 106,7 |
| Рабочие условия применения - температура окружающей среды, °С - относительная влажность при температуре +35°С, % - атмосферное давление, кПа | от +5 до +50 до 80 от 84,0 до 106,7 |
| Параметры электрического питания Напряжение постоянного тока, В | 24±5 |
| Среднее время наработки на отказ контроллеров, часов, не менее | 100000 |
| Время установления рабочего режима, минут, не более | 1,5 |
| 1 | 2 |
| Габаритные размеры, мм, не более: | |
| - Блок системный LPBS-15-M (без учета креплений) | |
| - высота | 79 |
| - ширина | 456 |
| - длина | 100 |
| - Модули ввода-вывода в металлическом корпусе | |
| - высота | 90 |
| - ширина | 27 |
| - длина | 140 |
| - Модули ввода-вывода в пластиковом корпусе | |
| - высота | 99 |
| - ширина | 23 |
| - длина | 114 |
| Масса, кг, не более: - Блок системный LPBS-15-M (без учета креплений) - Модули ввода-вывода в металлическом корпусе - Модули ввода-вывода в пластиковом корпусе | 2,3 0,3 0,2 |
наносится на титульный лист руководства по эксплуатации ЛДАР.467414.032 РЭ типографским способом.
Таблица 4 - Комплектность контроллера
| Наименование | Обозначение | Количество |
| Контроллер программируемый ЭЛПК-04-М | ЛДАР.467414.032 | 1 шт.* |
| Карта заказа | ЛДАР.467414.032 ДЗ | 1 экз. |
| Паспорт | ЛДАР. 467414.032 ПС | 1 экз. |
| Руководство по эксплуатации | ЛДАР.467414.032 РЭ | 1 экз. |
| Комплект ЗИП | - | 1 шт.* |
| Примечание: * - комплект поставки и состав контроллера в соответствии с картой заказа. | ||
приведены в эксплуатационной документации.
ГОСТ Р 51841-2001 Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 4252-013-17478251-14 Контроллеры программируемые ЭЛПК-04-М. Технические условия
