| Номер в госреестре | 81407-21 |
| Наименование СИ | Пробники напряжения |
| Обозначение типа СИ | Я6-124 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные измерительные системы" (ООО "Электис"), 603040, г. Нижний Новгород, ул. Ногина, 4-53 |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Пробники напряжения Я6-124 (далее - пробники) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряжения синусоидальных, шумовых и импульсных радиопомех в сетях электропитания, линиях связи, управления и передачи данных.
Принцип действия пробников основан на методе высокочастотной фильтрации с использованием последовательно соединенных резистора и конденсатора.
Конструктивно пробники состоят из диэлектрического корпуса, на торце которого расположен входной разъем для подключения измерительного штыря. На боковой поверхности находится провод черного цвета со штырем для подключения к проводу измерительного заземления. С противоположной стороны корпуса расположен кабель для подключения к измерительному оборудованию.

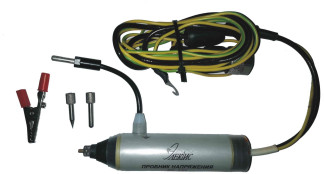

Общий вид пробников, обозначение мест нанесения знака утверждения типа и пломбирования представлены на рисунке 1.
| Наконечники: | «крокодил» | «игла» | d=4 мм |
отсутствует
Таблица 1 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Рабочий диапазон частот, МГц | от 0,0001 до 1000 |
| Коэффициент калибровки (на нагрузку 50 Ом) в зависимости от частоты напряжения переменного тока, дБ от 0,1 до 9 кГц включ. св. 0,009 до 400 МГц включ. св. 400 до 1000 МГц | от 25 до 65* от 23 до 27* от 18 до 27* |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки в диапазоне частот, дБ | ±2 |
| * - конкретные значения приведены в формуляре | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное входное напряжение постоянного тока, В | 500 |
| Максимальное входное напряжение переменного тока частотой 50 Гц, 400 Гц (среднее квадратическое значение), В | 250 |
| Габаритные размеры, мм, не более: - диаметр - длина | 30 130 |
| Масса, кг, не более | 0,5 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от +5 до +40 от 30 до 90 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус пробника в виде наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Пробник напряжения в составе: | Я6-124 | |
| Пробник | - | 1 шт. |
| Наконечник «игла» | - | 1 шт. |
| Наконечник d=4 мм | - | 1 шт. |
| Наконечник «крокодил» | - | 1 шт. |
| Руководство по эксплуатации | ЯТИР.418131.124 РЭ | 1 экз. |
| Формуляр | ЯТИР.418131.124 ФО | 1 экз. |
| Методика поверки | ЯТИР.418131.124 МП | 1 экз. |
| Футляр | - | 1 шт. |
приведены в эксплуатационном документе.
ГОСТ Р 8.562-2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных радиопомех. Технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия (с Изменением N 1)
ЯТИР.418131.124 ТУ Пробник напряжения Я6-124. Технические условия
