Мультиметры цифровые RGK DM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
| Номер в госреестре | 81409-21 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | RGK DM |
| Изготовитель | Компания "UNI-TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые RGK DM (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока; силы постоянного и переменного тока; электрического сопротивления постоянному току; электрической емкости; частоты; температуры с помощью преобразователей термоэлектрических (термопар).
Мультиметры представляют собой портативные переносные цифровые измерительные приборы (ЦИП), построенные на базе специализированных интегральных микросхем для мультиметров.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом индикаторе (ЖКИ).
Мультиметры выпускаются в пяти модификациях: RGK DM-10, RGK DM-12, RGK DM-20, RGK DM-30, RGK DM-40.
Модификации отличаются между собой набором выполняемых функций, напряжением питания, габаритными размерами и массой.
Функциональные отличия модификаций представлены в таблице 1.
Для измерений напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических (RMS) или истинных среднеквадратических (True RMS) значений.
Управление процессами измерений осуществляется при помощи встроенного микроконтроллера. Результаты измерений отображаются на ЖКИ в цифровом виде и в виде сегментной гистограммы (модификация RGK DM-40).
Мультиметры имеют сервисные функции индикации заряда батареи питания, подсветки ЖКИ, автоматического отключения при бездействии, удержания показаний, регистрации минимальных и максимальных значений, перегрузки, автоматического/ручного выбора диапазона измерений. Также мультиметры обладают функциями определения целостности цепи, коэффициента заполнения, проверки диодов, транзисторов, бесконтактного датчика напряжения, фильтра нижних частот.
Основные узлы мультиметров: входные делители, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, блок питания, клавиатура, ЖКИ.
Конструктивно мультиметры выполнены в пластиковых корпусах прямоугольной формы. На лицевой панели расположены ЖКИ, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы.
На задней панели находятся батарейный отсек и подставка для удобства работы с мультиметром в настольном положении.

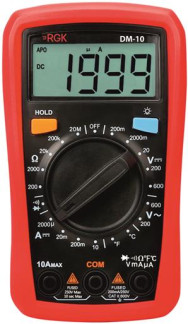

Общий вид мультиметров представлен на рисунках 1 - 5.
Пломбирование мультиметров цифровых RGK DM не предусмотрено.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой код: 8 цифр.
|
| DC |
1 о о о 1J J Jl |
|
HOLD |
* |
|
V |
20М \ °JF 1 200m ^ ^ |
|
200k# гок^ |
2000У v 21
А_ • • 4
Ат 20л # -С
200т • \ *F
tO »
ЮАмах СОМ
А
/.Ал '
н* -»>п*рт:
VmApA
MN Count* Trv* КИЯ Multimeter
RAMOC 1 МАХЛМИ MLA I Hz/%
I HOLCWLIOHT SCLCCT/V.F.C
VQHzt
*0
Рисунок 3 - Общий вид мультиметров модификации RGK DM-20
Рисунок 4 - Общий вид мультиметров модификации RGK DM-30
I
PEAK #OFF l=3t
|
RANGE цде |
MIN |
REL |
|
HOLD |
StLtCTAPF |
|
|
•*» Q • |
HZ% ^ • |
|
|
.'c‘F |
||
|
v~. LPf * |
. hA== • |
|
|
OFF. |
mA.~ • |
|
|
LoZ. v~ |
*AS! |
|
|
IP65 |
C€ |
|
|
True RMS |
pAmAVt°F |
A COM QH(-Hz
О A , A
MOmAmu
L. 20**., -JUyggtfSw4J
'USCDUCVmtx CAT 111 *OOV
MAX Nmc EACH ISflHn w
Рисунок 5 - Общий вид мультиметров модификации RGK DM-40
отсутствует.
Таблица 1 - Функциональные характеристики
|
Наименование характеристики |
Значение для модификаций |
||||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-20 |
RGK DM-30 |
RGK DM-40 |
|
|
Измерение напряжения постоянного тока |
Да |
Да |
Да |
Да |
Да |
|
Измерение напряжения переменного тока |
Да |
Да |
Да |
Да |
Да |
|
Измерение силы постоянного тока |
Да |
Да |
Да |
Да |
Да |
|
Измерение силы переменного тока |
Нет |
Да |
Да |
Да |
Да |
|
Измерение силы постоянного и переменного тока с помощью внешних токоизмерительных клещей |
Нет |
Нет |
Нет |
Да |
Нет |
|
Измерение электрического сопротивления постоянному току |
Да |
Да |
Да |
Да |
Да |
|
Измерение электрической емкости |
Нет |
Да |
Да |
Да |
Да |
|
Измерение частоты |
Нет |
Нет |
Да |
Да |
Да |
|
Измерение температуры с помощью термопар |
Да |
Нет |
Нет |
Да |
Да |
|
Относительные измерения |
Нет |
Нет |
Да |
Да |
Да |
|
Проверка целостности цепи |
Да |
Да |
Да |
Да |
Да |
|
Наименование характеристики |
Значение для модификаций |
||||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-20 |
RGK DM-30 |
RGK DM-40 |
|
|
Проверка диодов |
Да |
Да |
Да |
Да |
Да |
|
Проверка светодиодов |
Нет |
Нет |
Да |
Нет |
Нет |
|
Проверка транзисторов |
Нет |
Нет |
Да |
Нет |
Нет |
|
Датчик напряжения |
Нет |
Нет |
Да |
Да |
Нет |
|
Фильтр нижних частот |
Нет |
Нет |
Нет |
Нет |
Да |
|
Функция удержания показаний |
Да |
Да |
Да |
Да |
Да |
|
Функция регистрации минимальных и максимальных значений |
Нет |
Нет |
Нет |
Да |
Да |
|
Метод измерений RMS |
Да |
Да |
Нет |
Нет |
Нет |
|
Метод измерений True RMS |
Нет |
Нет |
Да |
Да |
Да |
Таблица 2 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005-U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
200,0 В |
0,1 В |
|
|
600 В |
1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 3 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений напряжения переменного тока_
|
Пределы измерений, В |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
200,0 |
от 40 до 400 |
0,1 |
±(0,012-U+3 е.м.р.) |
|
600 |
1 |
||
|
Примечание - U - измеренное значение напряжения переменного тока, В |
|||
Таблица 4 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений силы постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
2000 мкА |
1 мкА |
±(0,0Ы+2 е.м.р.) |
|
20,00 мА |
0,01 мА |
|
|
200,0 мА |
0,1 мА |
|
|
10,00 А |
0,01 А |
|
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А |
||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм |
|
|
200,0 кОм |
0,1 кОм |
|
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Таблица 6 - Метрологические характеристики мультиметров модификации RGK DM-10 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
|
Диапазон измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой основной абсолютной погрешности измерений, °С1) |
|
от -20 до 0 |
1 |
±4 е.м.р. |
|
св. 0 до +100 |
±(0,01-T+4 е.м.р.) |
|
|
св. +100 до +600 |
±(0,02-T+4 е.м.р.) |
|
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары |
||
Таблица 7 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,005-U+2 е.м.р.) |
|
20,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
200,0 В |
0,1 В |
|
|
600 В |
1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 8 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений напряжения переменного тока__
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
200,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,01-U+2 е.м.р.) |
|
2000 мВ |
1 мВ |
±(0,007-U+3 е.м.р.) |
|
|
20,00 В |
0,01 В |
±(0,01-U+2 е.м.р.) |
|
|
200,0 В |
0,1 В |
±(0,012-U+3 е.м.р.) |
|
|
600 В |
1 В |
||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В |
|||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
0,1 мкА |
±(0,011+2 е.м.р.) |
|
2000 мкА |
1 мкА |
|
|
20,00 мА |
0,01 мА |
|
|
200,0 мА |
0,1 мА |
|
|
2,000 А |
0,001 А |
|
|
10,00 А |
0,01 А |
|
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А |
||
Таблица 10 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений силы переменного тока
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
200,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,012-I+3 е.м.р.) |
|
2000 мкА |
1 мкА |
||
|
20,00 мА |
0,01 мА |
||
|
200,0 мА |
0,1 мА |
||
|
2,000 А |
0,001 А |
±(0,0151+5 е.м.р.) |
|
|
10,00 А |
0,01 А |
||
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А |
|||
Таблица 11 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрического сопротивления постоянному току_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
200,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
2000 Ом |
1 Ом |
±(0,008-R+2 е.м.р.) |
|
20,00 кОм |
0,01 кОм |
|
|
200,0 кОм |
0,1 кОм |
|
|
20,00 МОм |
0,01 МОм |
±(0,012-R+3 е.м.р.) |
|
200,0 МОм |
0,1 МОм |
±(0,05-R+10 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Таблица 12 - Метрологические характеристики мультиметров модификации RGK DM-12 в режиме измерений электрической емкости__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
2,000 нФ |
0,001 нФ |
±(0,05-C+5 е.м.р.) |
|
20,00 нФ |
0,01 нФ |
±(0,04-C+8 е.м.р.) |
|
200,0 нФ |
0,1 нФ |
|
|
2,000 мкФ |
0,001 мкФ |
|
|
20,00 мкФ |
0,01 мкФ |
|
|
200,0 мкФ |
0,1 мкФ |
|
|
2,000 мФ |
0,001 мФ |
±0,1-C |
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,005-U+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007-U+5 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
600,0 В |
0,1 В |
|
|
1000 В |
1 В |
±(0,007-U+10 е.м.р.) |
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 14 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений напряжения переменного тока_
|
Пределы измерений, В |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)), В |
Пределы допускаемой основной абсолютной погрешности измерений, В |
|
6,000 |
от 45 до 400 |
0,001 |
±(0,008-U+5 е.м.р.) |
|
60,00 |
0,01 |
||
|
600,0 |
0,1 |
||
|
1000 |
1 |
±(0,01-U+10 е.м.р.) |
|
|
6,000 |
св. 400 до 1000 |
0,001 |
±(0,01-U+8 е.м.р.) |
|
60,00 |
0,01 |
±(0,015-U+8 е.м.р.) |
|
|
600,0 |
0,1 |
||
|
1000 |
1 |
±(0,018-U+12 е.м.р.) |
|
|
Примечание - U - измеренное значение напряжения переменного тока, В |
|||
Таблица 15 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
60,00 мкА |
0,01 мкА |
±(0,008-1+8 е.м.р.) |
|
6,000 мА |
0,001 мА |
|
|
60,00 мА |
0,01 мА |
|
|
600,0 мА |
0,1 мА |
|
|
20,00 А |
0,01 А |
±(0,02-1+5 е.м.р.) |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А |
||
Таблица 16 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений силы переменного тока_
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мА, А |
|
60,00 мА |
от 45 до 400 |
0,01 мА |
±(0,01-1+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,02-1+3 е.м.р.) |
|
|
20,00 А |
0,01 А |
±(0,03-1+5 е.м.р.) |
|
|
60,00 мА |
св. 400 до 1000 |
0,01 мА |
±(0,015-1+12 е.м.р.) |
|
600,0 мА |
0,1 мА |
±(0,025-1+5 е.м.р.) |
|
|
20,00 А |
0,01 А |
±(0,035^1+8 е.м.р.) |
|
|
Примечание - I - измеренное значение силы переменного тока, мА, А |
|||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,008-R+5 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+3 е.м.р.) |
|
60,00 кОм |
0,01 кОм |
|
|
600,0 кОм |
0,1 кОм |
|
|
6,000 МОм |
0,001 МОм |
±(0,015-R+5 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+25 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Таблица 18 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,05-C+35 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
±(0,025-C+20 е.м.р.) |
|
600,0 нФ |
0,1 нФ |
|
|
6,000 мкФ |
0,001 мкФ |
|
|
60,00 мкФ |
0,01 мкФ |
|
|
600,0 мкФ |
0,1 мкФ |
|
|
6,000 мФ |
0,001 мФ |
±(0,06-C+10 е.м.р.) |
|
60,00 мФ |
0,01 мФ |
±0,1-C |
|
100,0 мФ |
0,1 мФ |
|
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Таблица 19 - Метрологические характеристики мультиметров модификации RGK DM-20 в режиме измерений частоты__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц |
|
|
6,000 кГц |
0,001 кГц |
|
|
60,00 кГц |
0,01 кГц |
|
|
600,0 кГц |
0,1 кГц |
|
|
10,00 МГц |
0,01 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 10 Гц |
||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
60,00 мВ |
0,01 мВ |
±(0,005-U+2 е.м.р.) |
|
600,0 мВ |
0,1 мВ |
|
|
6,000 В |
0,001 В |
±(0,007-U+3 е.м.р.) |
|
60,00 В |
0,01 В |
|
|
600,0 В |
0,1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 21 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений напряжения переменного тока_
|
Пределы измерений |
Частота, Г ц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
60,00 мВ |
от 45 до 1000 |
0,01 мВ |
±(0,01-U+3 е.м.р.) |
|
600,0 мВ |
0,1 мВ |
||
|
6,000 В |
0,001 В |
±(0,008-U+3 е.м.р.) |
|
|
60,00 В |
0,01 В |
||
|
600,0 В |
0,1 В |
||
|
Примечание - U - измеренное значение напряжения переменного тока, мВ, В |
|||
Таблица 22 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,007-1+2 е.м.р.) |
|
6000 мкА |
1 мкА |
|
|
60,00 мА |
0,01 мА |
|
|
600,0 мА |
0,1 мА |
|
|
6,000 А |
0,001 А |
±(0,01-1+3 е.м.р.) |
|
10,00 А |
0,01 А |
|
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А |
||
Таблица 23 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений силы переменного тока_
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 45 до 1000 |
0,1 мкА |
±(0,01-1+3 е.м.р.) |
|
6000 мкА |
1 мкА |
||
|
60,00 мА |
0,01 мА |
||
|
600,0 мА |
0,1 мА |
||
|
6,000 А |
0,001 А |
±(0,012-1+3 е.м.р.) |
|
|
10,00 А |
0,01 А |
||
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А |
|||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
|
|
60,00 кОм |
0,01 кОм |
±(0,008-R+2 е.м.р.) |
|
600,0 кОм |
0,1 кОм |
|
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,015-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Таблица 25 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений электрической емкости
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
9,999 нФ |
0,001 нФ |
±(0,04-C+10 е.м.р.) |
|
99,99 нФ |
0,01 нФ |
±(0,04-C+5 е.м.р.) |
|
999,9 нФ |
0,1 нФ |
|
|
9,999 мкФ |
0,001 мкФ |
|
|
99,99 мкФ |
0,01 мкФ |
|
|
999,9 мкФ |
0,1 мкФ |
|
|
9,999 мФ |
0,001 мФ |
±0,01-C |
|
99,99 мФ |
0,01 мФ |
|
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
Таблица 26 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений частоты_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
99,99 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
999,9 Гц |
0,1 Гц |
|
|
9,999 кГц |
0,001 кГц |
|
|
99,99 кГц |
0,01 кГц |
|
|
999,9 кГц |
0,1 кГц |
|
|
9,999 МГц |
0,001 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 9,999 Гц |
||
Таблица 27 - Метрологические характеристики мультиметров модификации RGK DM-30 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)_
|
Предел измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой основной абсолютной погрешности измерений, °С1) |
|
от -20 до 0 |
1 |
±3 е.м.р. |
|
св. 0 до +100 |
±(0,01-T+3 е.м.р.) |
|
|
св. +100 до +400 |
±(0,02-T+3 е.м.р.) |
|
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары |
||
Таблица 28 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
0,1 мВ |
±(0,007-U+3 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,005-U+3 е.м.р.) |
|
60,00 В |
0,01 В |
±(0,007-U+3 е.м.р.) |
|
600,0 В |
0,1 В |
|
|
Примечание - U - измеренное значение напряжения постоянного тока, мВ, В |
||
Таблица 29 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений напряжения переменного тока__
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
|
600,0 мВ |
от 40 до 400 |
0,1 мВ |
±(0,01-U+4 е.м.р.) |
|
6,000 В |
0,001 В |
±(0,007-U+3 е.м.р.) |
|
|
60,00 В |
0,01 В |
±(0,01-U+3 е.м.р.) |
|
|
600,0 В |
0,1 В |
||
|
600,0 В 1) |
0,1 В |
±(0,02-U+5 е.м.р.) |
|
|
600,0 В 2) |
от 40 до 200 |
0,1 В |
|
|
Примечания U - измеренное значение напряжения переменного тока, мВ, В; 1) - в режиме измерений с низким импедансом (LoZ); 2) - в режиме измерений с фильтром нижних частот (LPF) |
|||
Таблица 30 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений силы постоянного тока_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
0,1 мкА |
±(0,008-I+3 е.м.р.) |
|
6000 мкА |
1 мкА |
|
|
60,00 мА |
0,01 мА |
|
|
600,0 мА |
0,1 мА |
|
|
6,000 А |
0,001 А |
±(0,0Ы+3 е.м.р.) |
|
20,00 А |
0,01 А |
±(0,0121+5 е.м.р.) |
|
Примечание - I - измеренное значение силы постоянного тока, мкА, мА, А |
||
|
Пределы измерений |
Частота, Гц |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, мкА, мА, А |
|
600,0 мкА |
от 40 до 400 |
0,1 мкА |
±(0,0Ы+3 е.м.р.) |
|
6000 мкА |
1 мкА |
||
|
60,00 мА |
0,01 мА |
||
|
600,0 мА |
0,1 мА |
||
|
6,000 А |
0,001 А |
±(0,012-I+3 е.м.р.) |
|
|
20,00 А |
0,01 А |
±(0,015-!+5 е.м.р.) |
|
|
Примечание - I - измеренное значение силы переменного тока, мкА, мА, А |
|||
Таблица 32 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрического сопротивления постоянному току_
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм |
|
600,0 Ом |
0,1 Ом |
±(0,01-R+2 е.м.р.) |
|
6,000 кОм |
0,001 кОм |
±(0,008-R+2 е.м.р.) |
|
60,00 кОм |
0,01 кОм |
|
|
600,0 кОм |
0,1 кОм |
|
|
6,000 МОм |
0,001 МОм |
±(0,012-R+3 е.м.р.) |
|
60,00 МОм |
0,01 МОм |
±(0,025-R+5 е.м.р.) |
|
Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм |
||
Таблица 33 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений электрической емкости__
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ |
|
6,000 нФ |
0,001 нФ |
±(0,04-C+8 е.м.р.) |
|
60,00 нФ |
0,01 нФ |
±(0,03-C+5 е.м.р.) |
|
600,0 нФ |
0,1 нФ |
|
|
6,000 мкФ |
0,001 мкФ |
|
|
60,00 мкФ |
0,01 мкФ |
|
|
600,0 мкФ |
0,1 мкФ |
|
|
6,000 мФ |
0,001 мФ |
±0,1-C |
|
60,00 мФ |
0,01 мФ |
|
|
Примечание - C - измеренное значение электрической емкости, нФ, мкФ, мФ |
||
|
Пределы измерений |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГ ц |
|
60,00 Гц |
0,01 Гц |
±(0,001-F+4 е.м.р.) |
|
600,0 Гц |
0,1 Гц |
|
|
6,000 кГц |
0,001 кГц |
|
|
60,00 кГц |
0,01 кГц |
|
|
600,0 кГц |
0,1 кГц |
|
|
1,000 МГц |
0,001 МГц |
|
|
Примечания F - измеренное значение частоты, Гц, кГц, МГ ц; Нижний предел измерений - 10 Гц |
||
Таблица 35 - Метрологические характеристики мультиметров модификации RGK DM-40 в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
|
Предел измерений,°С |
Разрешение (единица младшего разряда (е.м.р.)),°С |
Пределы допускаемой основной абсолютной погрешности измерений, °С1) |
|
от -20 до +400 |
0,1/1 |
±(0,01-T+2) |
|
Примечания T - измеренное значение температуры, °С; 1) - погрешность нормирована без учета погрешности используемой термопары |
||
Таблица 36 - Температурные коэффициенты
|
Модификация |
Температурный коэффициент, /°С |
|
RGK DM-10, RGK DM-12, RGK DM-20, RGK DM-30, RGK DM-40 |
0,1 |
Таблица 37 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций |
||
|
RGK DM-10 |
RGK DM-12 |
RGK DM-20 |
|
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
3 |
6 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
134x78x46 |
134x78x46 |
190x89x53 |
|
Масса, кг (без батарей) |
0,185 |
0,185 |
0,320 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
||
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 75 при температуре от 0 до +30 °С 50 при температуре св. +30 до +40 °С |
||
|
Средний срок службы, лет |
10 |
||
|
Средняя наработка на отказ, ч |
10000 |
||
|
Наименование характеристики |
Значение для модификаций |
|
|
RGK DM-30 |
RGK DM-40 |
|
|
Параметры электрического питания: - напряжение постоянного тока, В |
3 |
9 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
175x81x47 |
180x87x59 |
|
Масса, кг (без батарей) |
0,325 |
0,394 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от 0 до +40 75 при температуре от 0 до +30 °С 50 при температуре св. +30 до +40 °С |
|
|
Средний срок службы, лет |
10 |
|
|
Средняя наработка на отказ, ч |
10000 |
|
наносится на корпус мультиметров способом наклейки и на титульный лист руководства по эксплуатации типографским способом или способом штемпелевания.
Таблица 39 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мультиметр цифровой RGK DM (модификация по заказу) |
- |
1 шт. |
|
Кабель измерительный с пробниками |
- |
2 шт. |
|
Чехол |
- |
1 шт. 1) |
|
Батареи питания |
- |
1 (2 или 4) шт. 2) |
|
Термопара типа «К» |
- |
1 шт. 3) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
ИЦРМ-МП-131-20 |
1 экз. |
|
Примечания 1) - только для модификации RGK DM-40; 2) - в зависимости от модификации; 3) - для модификаций с функцией измерений температуры |
||
приведены в руководстве по эксплуатации в разделе «Работа с прибором».
Нормативные документы, устанавливающие требования к мультиметрам цифровым RGK DM
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от Ы0'1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 16332 |
| Поверителей | 134 |
| Актуальность данных | 17.11.2024 |
