Анализаторы элементные compEAct, 81427-21

Назначение

Анализаторы элементные compEAct предназначены для измерений содержания общего азота или общей серы в жидких и газообразных пробах.

Описание

Принцип действия анализаторов основан на высокотемпературном разложении и окислении компонентов пробы, содержащих азот или серу, с образованием, соответственно, NOx, SO2, которые потоком газа-носителя переносятся, соответственно, в хемилюминесцентный детектор CLD (при анализе общего азота (TN)) или в ультрафиолетовый флуоресцентный детектор UVFD (при анализе общей серы (TS)). На основе полученного значения сигнала программное обеспечение приборов рассчитывает исходное содержание TN или TS в пробе. В анализаторах compEAct ввод пробы производится в печь, установленную в вертикальном положении. Анализаторы изготавливаются в следующих исполнениях:

-    исполнение для определения содержания общего азота со встроенным хемилюминесцентным детектором CLD;

-    исполнение для определения содержания общей серы со встроенным ультрафиолетовым флуоресцентным детектором UVFD.

Исполнение может быть идентифицировано по информации на табличке, расположенной на задней стенке анализатора, где указан тип детектора - CLD или UVFD, а также по информации во встроенном управляющем программном обеспечении EAvolution в окне, которое открывается через последовательность следующих пунктов меню: «Система» - «Прибор» - «Информация» -«Версия».

Конструктивно анализаторы представляют собой стационарные настольные лабораторные приборы, состоящие из системы подачи проб и модуля высокотемпературного разложения проб со встроенным детектором для определения содержания общего азота или общей серы.

Общий вид анализатора и место нанесения знака поверки показаны на рисунке 1.

Пломбирование анализаторов элементных compEAct не предусмотрено.

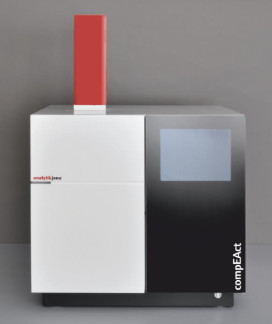

Рисунок 1 - Общий вид анализаторов compEAct

Программное обеспечение

Анализаторы оснащены встроенным управляющим ПО EAvolution, установленным на промышленном компьютере, находящемся внутри корпуса анализатора, и встроенным программным обеспечением (прошивкой) контроллера. Идентификационные данные ПО приведены в таблице 1.

Все ПО EAvolution является метрологически значимым и выполняет следующие функции:

-    управление анализатором;

-    установка режимов работы анализатора;

-    построение калибровочных зависимостей;

-    расчет содержания определяемого компонента;

-    обработка и хранение результатов измерений;

-    проведение диагностических тестов анализатора.

Встроенное ПО контроллера предназначено для сбора данных и их передачи в управляющее ПО EAvolution. К метрологически значимым частям встроенного ПО контроллера относятся модули Wallace и Bates.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные ПО

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового клише.

Комплектность

Таблица 4 - Комплектность анализаторов элементных

Сведения о методах измерений

приведены в разделе 1 документов «Анализаторы элементные compEAct (исполнение для определения общего азота). Руководство по эксплуатации», «Анализаторы элементные compEAct (исполнение для определения общей серы). Руководство по эксплуатации», в разделах 4 и 5 документа «Руководство по эксплуатации. EAvolution. Программное обеспечение для элементного анализатора compEAct»; при использовании в сфере государственного регулирования обеспечения единства измерений анализаторы применяются в соответствии с аттестованными методиками (методами) измерений.

Нормативные документы

Техническая документация изготовителя.
