| Номер в госреестре | 81430-21 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DFK |
| Изготовитель | "Electrotecnica Arteche Hermanos, S.A.", Испания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные DFK (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, которые пропитаны синтетическим маслом и помещены в фарфоровые покрышки. К выходу емкостного делителя подключено электромагнитное устройство, которое состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки электромагнитного трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце емкостного делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой. На крышке размещена табличка с указанием основных характеристик и заводских номеров.
Трансформаторы напряжения выпущены в следующих модификациях DFK-245, DFK-525, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения емкостные модификации DFK-245 зав. № 0413976/1, 0413976/3, 0413976/4, 0513009/1, 0513009/2, 0513009/5, 0513009/6, 0513009/7, 0513009/8, 0901608/1, 0901608/2, 0901608/3, 0901608/4, 0901608/5, 0901608/6 и модификации DFK-525 зав. № 0702506/1, 0702506/2, 0702506/13, 0702506/14, 0702506/18, 0703952/1, 0817286/4, 0817286/5, 0817286/6, 0805648/8, 10015583/1, 10015583/2.
Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.

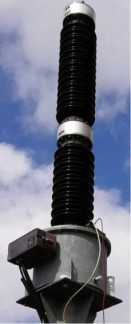

Рисунок 1 - Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики DFK-245
| Наименование характеристики | Значение для заводских номеров | |
| 0413976/1, 0413976/3, 0413976/4, 0513009/1, 0513009/2, 0513009/5, 0513009/6, 0513009/7, 0513009/8 | 0901608/1, 0901608/2, 0901608/3, 0901608/4, 0901608/5, 0901608/6 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 | 220/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 120 | 100 |
Таблица 2 - Метрологические характеристики DFK-525
| Наименование характеристики | Значение для заводских номеров | |
| 0702506/1, 0702506/2, 0702506/13, 0702506/14, 0702506/18, 0703952/1, 0817286/4, 0817286/5, 0817286/6, 0805648/8 | 10015583/1, 10015583/2 | |
| Номинальное напряжение первичной обмотки И1ном, кВ | 500/V3 | 500/V3 |
| Номинальное напряжение вторичной обмотки и2ном, В | 100/V3 | 100/V3 |
| Номинальная частота £юм, Гц | 50 | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 | 0,2 |
| Номинальная мощность основной вторичной обмотки, ВА | 50 | 30 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающие среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения емкостный | DFK-245 (DFK-525) | 1 шт. |
| Паспорт | DFK-245 (DFK-525) | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора напряжения емкостного DFK
Нормативные документы, устанавливающие требования к трансформаторам напряжения емкостным DFK
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 51 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
