| Номер в госреестре | 81431-21 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | 204 |
| Изготовитель | Analytical Systems International KECO, США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы 204 (далее «анализаторы») предназначены для измерений массовой доли растворенных газов (метана или водорода) в воде.
Принцип действия анализаторов основан на изменении электропроводности полупроводниковой пленки вследствие адсорбции молекул определяемых компонентов на ее поверхности.
Поток воды поступает в камеру, разделённую мембраной, проницаемой только для молекул определяемого компонента. Молекулы определяемого компонента диффундирует через мембрану в поток газа-носителя (воздух или азот), протекающий по другую сторону мембраны. Расходы жидкости в потоке пробы и газа-носителя контролируются и поддерживаются в заданном соотношении автоматически. Для обеспечения чистоты газа-носителя используются сменные картриджи-поглотители определяемого компонента. Поток газа-носителя в смеси с диффундированным компонентом поступает на детектор. Сигнал детектора определяется только количеством молекул компонента, принесенного с газом-носителем за время цикла единичного измерения, и не зависит от скорости потока газа-носителя. Расчет массовой доли/массовой концентрации определяемого компонента производится по градуировочному графику, построенному для заданного диапазона и хранящемуся в памяти вычислительного модуля.
Анализаторы градуируются по растворам, приготовленным на основе стандартных образцов состава газовых смесей, барботируюмых через воду в специальном устройстве, входящем в комплект анализатора.
Анализаторы эксплуатируются в термостатируемом анализаторном боксе.

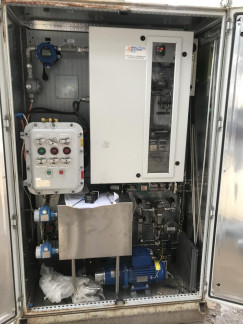

Общий вид анализаторов приведен на рисунке 1.
Пломбирование корпуса анализатора от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводские номера анализаторов (№ 129191 и №129190) в виде цифрового обозначения, состоящего из арабских цифр, нанесены печатным способом на шильдик, находящийся на боковой панели внутри крышки анализатора как показано на рисунке 2.
Программное обеспечение анализатора предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки анализатора и является его неотъемлемой частью. Данное ПО является встроенным и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода версии ПО.
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Linearization |
| Номер версии (идентификационный номер) ПО | V 3.0 и выше |
| Цифровой идентификатор ПО | - |
Метрологические характеристики приведены в таблице 2, основные технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон показаний массовой доли компонента в воде, млн-1 (ppm): - метан *) - водород **) | от 0 до 100,0 |
| Диапазон измерений массовой доли компонента в воде, млн-1 (ppm): - метан *) - водород **) | от 0 до 50,0 от 0 до 20,0 |
| Пределы допускаемой приведенной погрешности ***), % | ± 20 |
| *) для анализатора зав.№129190 **) для анализатора зав.№129191 ***) ) нормирующее значение - верхний предел диапазона измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение электропитания, В | 230+22-33 питания переменного тока |
| частотой 50+1 Гц | |
| Потребляемая мощность, Вт, не более | 400 |
| Скорость потока пробы, мл/мин | 20 |
| Скорость потока газа-носителя, мл/мин | 200 |
| Габаритные размеры анализатора, мм, не более | |
| - длина | 260 |
| - ширина | 600 |
| - высота | 900 |
| Масса анализатора, кг | 91 |
| Условия эксплуатации в термостатируемом анализаторном боксе: -диапазон рабочих температур окружающей среды, oC -диапазон относительной влажности, % -диапазон атмосферного давления, кПа | от +15 до +25 не более 90 от 84 до106 |
| Срок службы, лет, не менее | 10 |
| Время средней наработки на отказ, ч | 25 000 |
наносится типографским способом на титульный лист руководства по эксплуатации, на лицевую поверхность анализатора методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 4. Комплектность анализаторов
| Наименование | Количество | Ед. изм. |
| Анализатор серии 204 зав. № 129190/129191 | 1 | шт. |
| Термостатируемый анализаторный бокс | 1 | шт. |
| Обогреватель с термостатом | шт. | |
| Шкаф управления | 1 | шт. |
| Соленоидный клапан | 1 | шт. |
| Фильтр воздуха | 1 | шт. |
| Фильтр пробы | шт. | |
| Ротаметр | 1 | шт. |
| Бак рекуперации | 1 | шт. |
| Вибрационный датчик уровня | шт. | |
| Насос отвода пробы | 1 | шт. |
| Термометр | 1 | шт. |
| Комплект ЗИП | 1 | комплект |
| Руководство по эксплуатации | 1 | экз. |
| Паспорт | 1 | экз. |
| Методика поверки МП 242-2309-2020 | 1 | экз. |
приведены в документе «Анализаторы 204. Руководство по эксплуатации» разделы «Запуск» и «Эксплуатация».
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
