Трансформаторы тока встроенные SB 0,8, 81432-21

Назначение

Трансформаторы тока встроенные SB 0,8 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока смонтированы снаружи на высоковольтных вводах элегазовых выключателей. Трансформаторы тока помещены в съемный влагозащищенный корпус. Первичной обмоткой трансформаторов тока является токоведущий стержень, проходящий через ввод. Высоковольтная изоляция обеспечивается композиционным (полимерным) изолятором-покрышкой ввода, заполненным элегазом, напряжение по длине покрышки эффективно выравнивается посредством внутреннего экрана. Вторичные обмотки размещаются на тороидальных сердечниках, выполненных из ленты текстурированной кремнистой стали. Трансформаторы тока выполнены с вторичными обмотками, равномерно распределенными по сердечникам для обеспечения высокой точности. Выводы вторичных обмоток подключены к клеммным колодкам, закрепленным в шкафу управления выключателя. Клеммные колодки закрыты крышками с возможностью пломбирования для предотвращения несанкционированного доступа к выводам. На корпусе трансформаторов тока размещена табличка с указанием заводских номеров и технических данных.

К трансформаторам тока данного типа относятся трансформаторы тока встроенные SB 0,8 зав.№ 05-339405, 05-339400, 05-339411, 05-339407, 05-339401, 05-339412, 05-339404, 05-339399, 05-339494, 05-339413, 05-339397, 05-339409, 05-339454, 05-339451, 05-339453, 05-338188, 05-338187, 05-338185, 05-338186, 05-338189, 05-338184, 35052390-А, 35052390-В, 35052390-С.

Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на табличку в месте, указанном на рисунке 1.

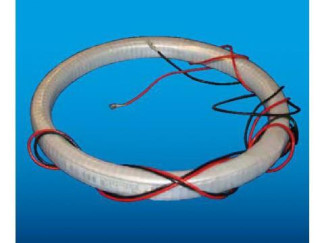

Рисунок 1 - Общий вид средства измерений с указанием (при наличии) мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера

Пломбирование трансформаторов тока не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта трансформатора тока типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

В разделе «Общие сведения» паспорта трансформатора тока встроенного SB 0,8

Нормативные документы, устанавливающие требования к трансформаторам тока встроенным SB 0,8

ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
