| Номер в госреестре | 81436-21 |
| Наименование СИ | Устройства поверки вторичной аппаратуры |
| Обозначение типа СИ | "УПВА-М1", "УПВА-М2" |
| Изготовитель | Общество с ограниченной ответственностью "Производственное техническое предприятие Прибор" (ООО "ПТП Прибор"), г. Омск |
| Год регистрации | 2021 |
| Срок свидетельства | 09.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2» (далее по тексту
- калибраторы) предназначены для измерений и воспроизведений аналоговых (сила и напряжение постоянного тока) и частотно-импульсных сигналов при проведении поверки, калибровки, сервисного обслуживания и ремонта измерительно-вычислительных комплексов, контроллеров и автоматизированных систем управления, входящих в состав систем учета энергоносителей (нефти, нефтепродуктов, природного и сжиженного газов, электроэнергии).
Принцип действия калибраторов основан на аналого-цифровом преобразовании входных сигналов и цифро-аналоговом формировании выходных сигналов. Управление процессом измерения и воспроизведения осуществляется с помощью встроенного микроконтроллера. Выбор режима работы осуществляется функциональными клавишами клавиатуры. Измеренные и воспроизводимые значения отображаются на индикаторе.
Калибраторы выполнены в высокопрочном, герметичном, переносном корпусе из конструкционного пластика.
Калибраторы выпускаются в следующих модификациях:
- калибраторы «УПВА-М1» - с двухстрочным символьным индикатором и пленочной клавиатурой;
- калибраторы «УПВА-М2» - с графическим индикатором и сенсорной клавиатурой.

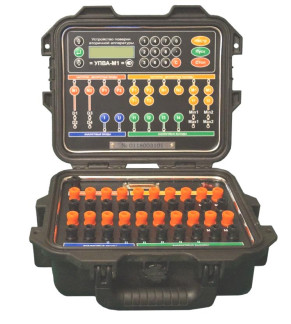

Общий вид калибраторов представлен на рисунке 1.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО), которое устанавливается в энергонезависимую память при изготовлении.
Конструкция калибраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | upva.pof |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО | MD5: 379eb9c3491542905fdbcde070d904d6 |
Таблица 2 - Метрологические и технические характеристики входных аналоговых каналов силы постоянного тока
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА | ±0,01 |
| Входное сопротивление, Ом, не более | 120 |
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±0,01 |
| Входное сопротивление, кОм, не менее | 100 |
Таблица 4 - Метрологические и технические характеристики входных каналов частотновременной группы_
| Наименование характеристики | Значение |
| Диапазон измерений частоты следования импульсов, Гц | от 2 до 5104 |
| Диапазон измерений количества импульсов, имп. | от 2 до 5106 |
| Диапазон измерений интервалов времени, мс | от 1 до 6-105 |
| Пределы допускаемой относительной погрешности измерений частоты и периода следования импульсов | ±110-6 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов в пачке, имп. | ±1,0 |
| Пределы допускаемой относительной погрешности измерений количества импульсов за интервал времени с учетом долей периода следования импульсов, % | ±0,01 |
| Пределы допускаемой абсолютной погрешности измерений интервала времени, мс | ±1,0 |
| Входное сопротивление, Ом, не менее | 300 |
| Параметры входных сигналов: - форма | прямоугольная |
| - напряжение низкого уровня, В | от 0 до 0,5 |
| - напряжение высокого уровня, В | от 1,0 до 24,0 |
| - длительности импульсов, мкс, не менее | 1,0 |
Таблица 5 - Технические характеристики входных сигналов дискретных каналов
| Наименование характеристики | Значение |
| Тип сигналов | «сухой контакт», «электронный ключ» |
| Параметры входных сигналов: - напряжение низкого уровня, В - напряжение высокого уровня, В | от 0 до 0,5 от 1,0 до 24,0 |
Таблица 6 - Метрологические и технические характеристики выходных аналоговых каналов силы постоянного тока
| Наименование характеристики | Значение |
| Диапазон воспроизведений силы постоянного тока, мА | от 0 до 20 |
| Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, мА | ±0,003 |
| Сопротивление нагрузки, Ом, не более | 500 |
| Наименование характеристики | Значение |
| Диапазон воспроизведений частоты следования импульсов, Гц | от 2 до 5104 |
| Диапазон воспроизведений количества импульсов, имп. | от 1 до 5106 |
| Диапазон воспроизведений интервалов времени, мс | от 1 до 6105 |
| Пределы допускаемой относительной погрешности воспроизведений частоты и периода следования импульсов | ±110-6 |
| Пределы допускаемой абсолютной погрешности воспроизведений количества импульсов в пачке, имп. | ±1,0 |
| Пределы допускаемой абсолютной погрешности воспроизведений интервала времени, мс | ±1,0 |
| Сопротивление нагрузки, кОм, не менее | 1 |
| Параметры входных сигналов: - форма - напряжение низкого уровня, В - напряжение высокого уровня, В | прямоугольная от 0 до 0,5 от 1,0 до 24,0 |
Таблица 8 - Технические характеристики выходных сигналов дискретных каналов
| Наименование характеристики | Значение |
| Тип сигналов | «электронный ключ» (транзистор с общим эмиттером) |
| Сопротивление нагрузки, кОм, не менее | 1 |
| Параметры входных сигналов: | |
| - форма | прямоугольная |
| - напряжение низкого уровня, В | от 0 до 0,5 |
| - напряжение высокого уровня, В | от 1,0 до 24,0 |
| - длительности импульсов, мкс, не менее | 50 |
Таблица 9 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Г ц | от 49 до 51 |
| Потребляемая мощность, Вт, не более | 25 |
| Габаритные размеры: | |
| - высота | 120 |
| - длина | 300 |
| - ширина | 250 |
| Масса, кг, не более | 5,0 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха | |
| при температуре +25 °С, %, не более | 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 8 |
| Средняя наработка на отказ, ч | 40000 |
наносится на верхнюю панель калибраторов и на титульные листы эксплуатационной документации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство поверки вторичной аппаратуры | «УПВА-М » | 1 шт. |
| Руководство по эксплуатации | 2020.422181.003 РЭ | 1 экз. |
| Формуляр | 2020.422181.003 ФО | 1 экз. |
| Методика поверки | ОЦСМ 101196-2020 | 1 экз. |
приведены в разделе 6 руководства по эксплуатации 2020.422181.003 РЭ.
Приказ Росстандарта от 01.10.2018 г. №2091 Об утверждении ГПС для СИ силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А
Приказ Росстандарта от 31.07.2018 г. №1621 Об утверждении ГПС для СИ времени и
частоты
ГОСТ 8.027-2001 ГСИ. ГПС для СИ постоянного электрического напряжения и электродвижущей силы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
2020.422181.003 ТУ Устройство поверки вторичной аппаратуры «УПВА-М1», «УПВА-М2». Технические условия
