| Номер в госреестре | 81437-21 |
| Наименование СИ | Датчики силы |
| Обозначение типа СИ | ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9 |
| Изготовитель | Акционерное общество "Предприятие В-1336" (АО "Предприятие В-1336"), г. Пермь |
| Год регистрации | 2021 |
| Срок свидетельства | 09.04.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы ИВЭ-50-2.1, ИВЭ-50-2.5, ИВЭ-50-2.6, ИВЭ-50-2.7 и ИВЭ-50-2.9 (далее -датчики) предназначены для преобразования силы при прямом нагружении в пропорциональный электрический нормированный токовый сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединённых по мостовой схеме. Под действием прилагаемой нагрузки происходит деформация упругого элемента и, соответственно, наклеенных на него тензорезисторов, что приводит к изменению электрического сопротивления тензорезисторов и вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке. Далее этот сигнал преобразуется в выходной сигнал тока с помощью встроенного электронного устройства.
Конструктивно датчики силы и включают в себя упругий элемент с наклеенными тензорезисторами, расположенными в герметичной полости корпуса датчика.
Упругий элемент датчиков выполнен либо из нержавеющей, либо из легированной
стали.
Датчики выпускаются в пяти модификациях, отличающихся метрологическими и техническими характеристиками согласно таблиц 2, 3, а также видом прилагаемой нагрузки согласно таблицы 1 .

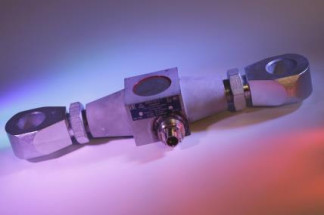

Общий вид датчиков и вид прилагаемой нагрузки представлены в таблице 1 Таблица 1
| Общий вид датчиков | Модификация | Вид прилагаемой нагрузки | |
| г | ИВЭ-50-2.1 | растяжение/сжатие | |
Маркировочная табличка содержит следующую информацию:
- торговая марка изготовителя;
- модификация датчика;
- номинальная нагрузка;
- заводской номер;
- год выпуска;
- знак утверждения типа.
- обозначение типа электрооборудования;
- знак Ех с обозначением вида взрывозащиты, группы электрооборудования;
- знак органа по сертификации и номер сертификата.
Рисунок 2 Общий вид маркировочной таблички
Пломбировка датчиков от несанкционированного доступа не предусмотрена.
Знак поверки наносится на свидетельство о поверке и/или в соответствующий раздел эксплуатационных документов.
отсутствует.
Метрологические и технические характеристики датчиков приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики
| Модификация | Наименование характеристики | ||
| Номинальная нагрузка (Pmax), кН | Номинальная минимальная нагрузка (Pmin), кН | Пределы допускаемой приведенной погрешности, % от P max | |
| ИВЭ-50-2.1 Рном=5 тс | 49 | ||
| ИВЭ-50-2.1 Рном=7 тс | 69 | ||
| ИВЭ-50-2.1 Рном=10 тс | 98 | ||
| ИВЭ-50-2.1 Рном=20 тс | 196 | ||
| ИВЭ-50-2.1 Рном=30 тс | 294 | ||
| ИВЭ-50-2.5 Рном=10 тс | 98 | 0,01 | ±2,5 |
| ИВЭ-50-2.5 Рном=20 тс | 196 | ||
| ИВЭ-50-2.5 Рном=30 тс | 294 | ||
| ИВЭ-50-2.6 Рном=5 тс | 49 | ||
| ИВЭ-50-2.7 Рном=5 тс | 49 | ||
| ИВЭ-50-2.7 Рном=10 тс | 98 | ||
| ИВЭ-50-2.9 Рном=5 тс | 49 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной сигнал, мА | от 4 до 20 |
| Параметры электрического питания от источника постоянного тока: напряжение, В | от 15 до 32 |
| Условия эксплуатации: - диапазон температуры, оС - относительная влажность, %, не более | от -40 до +50 98 |
| Маркировка взрывозащиты | 1Ex ib IIA T5 Gb |
Таблица 4 - Габаритные размеры и масса датчиков
| Модификация | Габаритные размеры, мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| ИВЭ-50-2.1 Рном=5 тс | 200 | 70 | 125 | 8 |
| ИВЭ-50-2.1 Рном=7 тс | 308 | 70 | 125 | 8 |
| ИВЭ-50-2.1 Рном=10 тс | 200 | 70 | 125 | 8 |
| ИВЭ-50-2.1 Рном=20 тс | 200 | 70 | 125 | 8 |
| ИВЭ-50-2.1 Рном=30 тс | 200 | 70 | 125 | 8 |
| ИВЭ-50-2.5 Рном=10 тс | 230 | 155 | 50 | 5 |
| ИВЭ-50-2.5 Рном=20 тс | 270 | 190 | 51 | 6 |
| ИВЭ-50-2.5 Рном=30 тс | 264 | 184 | 51 | 6 |
| ИВЭ-50-2.6 Рном=5 тс | 119 | 59 | 47 | 0,5 |
| ИВЭ-50-2.7 Рном=5 тс | 143 | 100 | 66 | 4 |
| ИВЭ-50-2.7 Рном=10 тс | 143 | 100 | 66 | 4 |
| ИВЭ-50-2.9 Рном=5 тс | 223 | 207 | 73 | 4 |
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 5— Комплектность
| Наименование | Обозначение | Количество |
| Датчик силы | — | 1 шт. |
| Кабель для подключения | — | 1 шт. |
| Руководство по эксплуатации, инструкция по монтажу | 1336.404176.001РЭ | 1 экз. |
| Паспорт | 1336.404176.001ПС | 1 экз. |
| Методика поверки | МП 204-06-2020 | 1 экз. |
приведены в п.11 «Подготовка к работе» документа 1336.404176.001РЭ «Датчики силы ИВЭ-50-2. Руководство по эксплуатации, инструкция по монтажу».
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
ТУ3666-091-46777136-2006 «Датчики силы ИВЭ-5 0- 2. Технические условия»
