| Номер в госреестре | 81438-21 |
| Наименование СИ | Контроллеры измерительные FloBoss S600+ |
| Обозначение типа СИ | FloBoss S600+ |
| Изготовитель | "Emerson Process Management Ltd.", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные FloBoss модели S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти в составе системы обработки информации системы измерений количества и показателей качества нефти.
Принцип действия контроллера основан на измерении и преобразовании сигналов измерительных преобразователей и расходомеров в информацию об измеряемой среде с последующим вычислением и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера (АРМ оператора).
Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые, импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По полученным сигналам контроллер, с помощью заложенного в нем програмного обеспечения, производит вычисления необходимых для учета и управления параметров.
Вычислительным центром контроллера являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуюмую точность привыполнении математических операций, а целостность результирующих данных обеспечиается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).
На передней панели контроллера располагаются жидкокристаллический дисплей с подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.
Контроллер позволяет осуществлять:
- вычисление расхода по нескольким измерительным линиям;
- балансирование потоков по линиям и управление общей пропускной способностью узла учета;
- управление пробоотборным устройством;
- управление поверочными операциями - для этого контроллер оснащается специализированной платой прувера и поддерживает работу с поверочными установками;
- управление дозированием и загрузкой продукта;
- архивирование измеренных и вычисленных параметров в архивных базах данных произвольного типа и периодически (настраивается при конфигурировании);
- ведение журналов событий и аварий;
- сигнализацию при отказе преобразователей, при выходе параметров за установленные пределы и при сработке внутренних контуров самодиагностики;
- печать данных на подключенный принтер;
- управление и обмен данными с подчиненными устройствами по цифровым каналам
связи;
- передачу информации в системы более высокого уровня по имеющимся интерфейсам
связи.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.
Контроллеры содержат несколько типов памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой) - для хранения текущей конфигурвции прибора и архивных данных. DRAM - для временного хранения информации.
Пломбировка контроллера осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на корпусе контроллера.

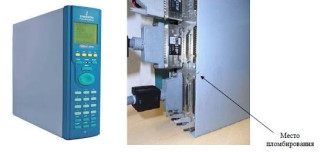

Общий вид контроллера и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
пломбирования
Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного
доступа
Таблица 1- Идентификационные данные програмного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LinuxBinary.app |
| Номер версии (идентификационный номер) ПО | 06.25/25 |
| Цифровой идентификатор ПО | 1990 |
| Алгоритм вычисления цифрового идентификатора | CRC16 |
Уровень защиты ПО от непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного электрического тока, мА | от 4 до 20 |
| Диапазон измерений частоты частотно-импульсного сигнала, Гц | от 1 до 10000 |
| Пределы допускаемой погрешности измерений силы постоянного тока приведенной к диапазону измерений, % | ±0,04 |
| Пределы допускаемой абсолютной погрешности измерений частоты, Гц | ±0,1 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов на каждые 10000 импульсов, имп. | ±1 |
| Пределы допускаемой относительной погрешности вычислений расхода, объема, массы,% | ±0,01 |
| Пределы допускаемой относительной погрешности вычислений коэффициентов преобразования и поправочных коэффициентов преобразователей расхода, % | ±0,025 |
Таблица 3 -Технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 32 |
| Потребляемая мощность, Вт, не более | 48 |
| Габаритные размеры, мм. не более: | |
| - высота | 305 |
| - ширина | 270 |
| - длина | 85 |
| Масса, кг. не более | 6 |
| Условия эксплуатации: | |
| - температура окружающего воздуха. °С | от +18 до +28 |
| - относительная влажность при температуре +35 °С, % | от 30 до 80 |
| - атмосферное давление. кПа | от 84 до 106 |
| Наработка на отказ, не более, ч | 20000 |
| Средний срок службы, не менее, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом в верхнем левом углу.
Таблица 4 - Комплектность средства измерений__
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Контроллер измерительный | FloBoss S600+ (зав. №№ 17974122, 18361865, 18361866, 18361870, 18361943, 18361946, 18361947, 18361948, 18361964, 18361965, 18361966, 18361967, 18361968, 20028123, 20028124, 20028125, 20028224, 20028274, 20029747, 20029748, 18361952, 18361953, 18361954, 18361959, 18361960) | 25 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | НА.ГНМЦ.0520-20 МП | 1 экз. |
| Програмное обеспечение | Config 600 | 1 шт. |
приведены в эксплуатационном документе.
Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 110-16 до 100А, утвержденная приказом Федерального агенства по техническому регулированию и метрологии от 01.10.2018 № 2091.
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. N 1621.
Техническая документация фирмы «Emerson Process Management».
| Зарегистрировано поверок | 68 |
| Поверителей | 7 |
| Актуальность данных | 06.12.2024 |
