| Номер в госреестре | 81458-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-25, РГС-50 |
| Изготовитель | Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская обл., г. Батайск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-25 зав.№№ 1, 2, 3, 4, 201, 202, 203, 204, 301, 302, 303, 304, 501, 502, 503, 504, 11, 12 представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.
Резервуар РГС-25 зав.№ 13 представляет собой сварную горизонтальную конструкцию цилиндрической формы со сферическими днищами.
Резервуары РГС-25 зав.№№ 5, 6, 401, 402, 403, 404, 14, РГС-50 представляют собой сварные горизонтальные конструкции цилиндрической формы исполнения с плоскими днищами.
Резервуары РГС-25 зав.№№ 13, 14 имеют наружную теплоизоляцию днищ и стенок, которая при необходимости демонтируется.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-25, РГС-50 расположены на территории ПУ ФСБ России по Республике Дагестан по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-25 зав.№№ 1, 2, 3, 4, 5, 6 | Республика Дагестан, Тляратинский район, н.п. Камилух, отделение Службы в п. Хунзах |
| РГС-25 зав.№№ 11, 12, 13, 14 | Республика Дагестан, Хунзахский район, н.п. Хунзах |
| РГС-25 зав.№№ 201, 202, 203, 204 | Республика Дагестан, Тляратинский район, н.п. Салда, отделение Службы в п. Хунзах |
| РГС-25 зав.№№ 301, 302, 303, 304 | Республика Дагестан, Цунтинский район, н.п. Терутли, отделение Службы в п. Хунзах |
| РГС-25 зав.№№ 401, 402, 403, 404 | Республика Дагестан, Тляратинский район, н.п. Тлярота, отделение Службы в п. Хунзах |
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-25 зав.№№ 501, 502, 503, 504 | Республика Дагестан, Бежтинский район, н.п. Хашархота, отделение Службы в п. Хунзах |
| РГС-50 зав.№№ 1, 2 | Республика Дагестан, Цунтинский район, н.п. Генух, отделение Службы в п. Хунзах |

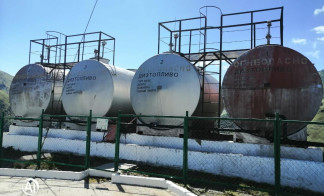

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-25, РГС-50 представлен на рисунках 1-10.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-25 | РГС-50 |
| Номинальная вместимость, м3 | 25 | 50 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,25 | |
| Средний срок службы, лет, не менее | 15 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | От м инус 50 до плюс 50 от 84,0 до 106,7 | |
наносится на титульные листы паспортов типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | РГС-25 зав.№№ 1, 2, 3, 4, 5, 6, 11, 12, 13, 14, 201, 202, 203, 204, 301, 302, 303, 304, 401, 402, 403, 404, 501, 502, 503, 504 РГС-50 зав.№№ 1, 2 | 28 шт. |
| Паспорта на резервуары | - | 28 экз. |
| Градуировочные таблицы | - | 28 экз. |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-25, РГС-50
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
| Зарегистрировано поверок | 28 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
