| Номер в госреестре | 81460-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-25 |
| Изготовитель | Акционерное общество "Дагестанстрой" (АО "Дагестанстрой"), Республика Дагестан, г. Махачкала |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25 (далее -резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары РГС-10 зав.№№ 3, 4 представляют собой сварные горизонтальные конструкции цилиндрической формы с плоскими днищами.
Резервуары РГС-25 зав.№№ 5, 6, 7, 9 представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.
Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.
Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.
Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25 расположены на территории ПУ ФСБ России по Республике Дагестан по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| РГС-10 зав.№№ 3, 4 | Республика Дагестан, Ахтынский район, п. Ахты |
| РГС-25 зав.№№ 5, 6 | Республика Дагестан, Ахтынский район, н.п. Смугул, отделение Службы в п. Ахты |
| РГС-25 зав.№№ 7, 9 | Республика Дагестан, Докузпаринский район, н.п. Калер, отделение Службы в п. Ахты |

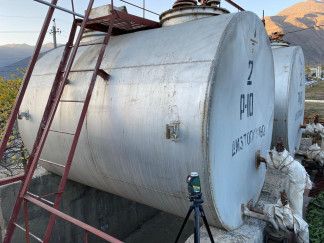

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25 представлен на рисунках 1-3.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25 не предусмотрено.
отсутствует
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| Тип резервуара | РГС-10 | РГС-25 |
| Номинальная вместимость, м3 | 10 | 25 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,25 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | От м инус 50 до плюс 50 от 84,0 до 106,7 | |
наносится на титульные листы паспортов типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Резервуары горизонтальные стальные цилиндрические | РГС-10 зав.№№ 3, 4, РГС-25 зав.№№ 5, 6, 7, 9 | 6 шт. |
| Паспорта на резервуары | - | 6 экз. |
| Градуировочные таблицы | - | 6 экз. |
сведения отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-10, РГС-25
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия
