Государственный реестр средств измерений

Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50, 81461-21

81461-21
Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Карточка СИ
Номер в госреестре 81461-21
Наименование СИ Резервуары горизонтальные стальные цилиндрические
Обозначение типа СИ РГС-10, РГС-25, РГС-50
Изготовитель Открытое акционерное общество "Резметкон" (ОАО "Резметкон"), Ростовская обл., г. Батайск
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.

Резервуар РГС-10 зав.№ 69 представляет собой сварную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами.

Резервуары РГС-25 зав.№№ 5, 10, 23, 24, 31, 33, 34, 35, 36, 37, 40, 54, 57, 61, 61/1, 65, 66, 67, 68, 191, 193, 194, 194/1, 195, 196, 197 представляют собой сварные горизонтальные конструкции цилиндрической формы с коническими днищами.

Резервуары РГС-50 зав.№№ 88,89 представляют собой сварные горизонтальные конструкции цилиндрической формы с плоскими днищами.

Резервуары оборудованы дыхательным клапаном, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефтепродукта.

Резервуары оснащены боковой металлической лестницей, по периметру которой установлено ограждение, и подключены к общему контуру заземления и молниезащиты.

Фундамент резервуаров соответствует требованиям ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».

Резервуары горизонтальные стальные цилиндрические РГС-10, РГС-25, РГС-50 расположены на территории ПУ ФСБ России по Республике Дагестан по адресам, указанным в таблице 1.

Таблица 1 - Местонахождение резервуаров

Заводские номера резервуаров

Местонахождение, адрес

1

2

РГС-25 зав.№ 61

Республика Дагестан, Ахтынский район, п. Ахты

РГС-25 зав.№№ 5, 191, 194, 195

Республика Дагестан, Рутульский район, н.п. Джиных, отделение Службы в п. Ахты

РГС-50 зав.№№ 88, 89

Республика Дагестан, Рутульский район, н.п. Мишлеш, отделение Службы в п. Ахты

Заводские номера резервуаров

Местонахождение, адрес

1

2

РГС-25 зав.№№ 23, 36, 37, 40

Республика Дагестан, Рутульский район, н.п Лучек, отделение Службы в п. Ахты

РГС-25 зав.№№ 31, 54, 57

Республика Дагестан, Рутульский район, н.п. Рутул, отделение Службы в п. Ахты

РГС-25 зав.№№ 24, 33, 34, 35

Республика Дагестан, Ахтынский район, н.п. Хнов, отделение Службы в п. Ахты

РГС-25 зав.№№ 10, 61/1

Республика Дагестан, Докузпаринский район, н.п. Калер, отделение Службы в п. Ахты

РГС-10 зав.№ 69 РГС-25 зав.№№ 65, 66, 67, 68

Республика Дагестан, Докузпаринский район, н.п. Кара-Кюре, отделение Службы в п. Ахты

РГС-25 зав.№№ 193, 194/1, 196, 197

Республика Дагестан, Докузпаринский район, н.п. Гарах, отделение Службы в п. Ахты

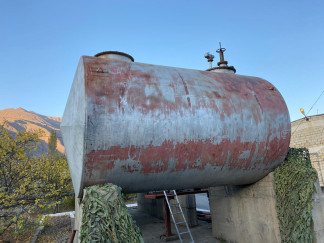

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25, РГС-50 представлен на рисунках 1-10.

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-10, РГС-25, РГС-50 не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Тип резервуара

РГС-10

РГС-25

РГС-50

Номинальная вместимость, м3

10

25

50

Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %

±0,25

Средний срок службы, лет, не менее

15

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

От м инус 50 до плюс 50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульные листы паспортов типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

1

2

3

Резервуары горизонтальные стальные цилиндрические

РГС-10 зав.№ 69, РГС-25 зав.№№ 5, 10, 23, 24, 31, 33, 34, 35, 36, 37, 40, 54, 57, 61, 61/1, 65, 66, 67, 68, 191, 193, 194, 194/1, 195, 196, 197, РГС-50 зав.№№ 88, 89

29 шт.

Паспорта на резервуары

-

29 экз.

Градуировочные таблицы

-

29 экз.

Сведения о методах измерений

сведения отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-10, РГС-25, РГС-50

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки

ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия

Зарегистрировано поверок 29
Поверителей 1
Актуальность данных 07.11.2024
