| Номер в госреестре | 81464-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-20000, РВСП-20000 |
| Изготовитель | Публичное акционерное общество "Транснефть" (ПАО "Транснефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуаров - вертикальные стальные цилиндрические, номинальной вместимостью 5000 м3, 20000 м3.
Принцип действия резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-20000, РВСП-20000 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары РВС-5000, РВС-20000 представляет собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Резервуар РВСП-20000 представляет собой наземный вертикально расположенный стальной сосуд, состоящий из цилиндрической стенки, днища, сферической крыши и алюминиевого понтона.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров наносятся аэрографическим способом на цилиндрическую стенку резервуара и типографским способом в паспорт.
Резервуары РВС-5000 с заводскими номерами 101, 107, РВС-20000 с заводским номером 18, РВСП-20000 с заводским номером 7 расположены на территории резервуарных парков Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь») по адресам, указанным в таблице 1.
Таблица 1 - Местонахождение резервуаров
| Заводские номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 101, 107 | Новосибирское районное нефтепроводное управление (филиал АО «Транснефть - Западная Сибирь») 633121, Новосибирская область, с. Сокур, ул. Промышленная, д. 8, ЛПДС «Сокур». |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | |
| 18 | Новосибирское районное нефтепроводное управление (филиал АО «Транснефть - Западная Сибирь»), 652090, Кемеровская область, г. Анжеро-Судженск, ЛПДС «Анжеро-Судженская». |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | |
| 7 | Новосибирское районное нефтепроводное управление (филиал АО «Транснефть - Западная Сибирь»), 652090, Кемеровская область, г. Анжеро-Судженск, ЛПДС «Анжеро-Судженская». |

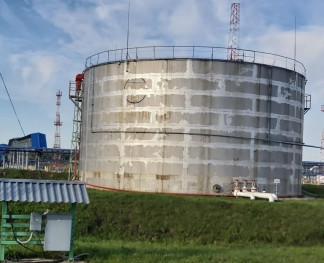

Общий вид резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-20000, РВСП-20000 представлен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 3 - Общий вид резервуара РВСП-20000
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-20000, РВСП-20000 не предусмотрено.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| РВС-5000 | РВС-20000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 5000 | 20000 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,10 | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 (РВС-20000, РВСП-20000) | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-5000, РВС-20000, РВСП-20000
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика
поверки
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
