Трансформаторы тока TPU, 81470-21

Трансформаторы тока TPU (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	81470-21
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	TPU
Изготовитель	"ABB s.r.o.", Чехия
Год регистрации	2021
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока однофазные, по принципу конструкции - опорные, с литой изоляцией. Трансформаторы тока установлены в комплектные распределительные устройства (КРУ).

Трансформаторы тока содержат магнитопроводы, первичную и вторичные обмотки, залитые эпоксидным компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов М12. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы пломбируется для исключения несанкционированного доступа. На корпусе размещена табличка с указанием заводских номеров и технических данных.

Трансформаторы тока выпущены в следующих модификациях TPU 40.13, TPU 70.51, которые отличаются друг от друга значениями номинального напряжения и номинального первичного тока.

К трансформаторам тока данного типа относятся трансформаторы тока модификации TPU 40.13 зав. № 1VLT5106047615, 1VLT5106047617, 1VLT5106047618 и модификации TPU 70.51 зав. № 1VLT5104015075, 1VLT5104015076, 1VLT5104015077.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на табличку в месте, указанном на рисунке 1.

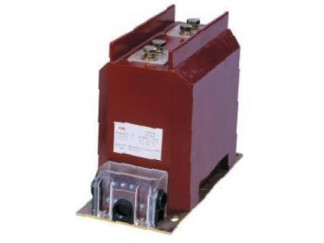

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Модификация трансформатора тока	TPU 40.13	TPU 70.51
	1VLT5106047615,	1VLT5104015075,
Заводской номер	1VLT5106047617,	1VLT5104015076,
	1VLT5106047618	1VLT5104015077
Номинальное напряжение, кВ	10	35
Номинальный первичный ток 11ном, А	150	100
Номинальный вторичный ток Ьном, А	5	5
Номинальная частота йюм, Гц	50	50
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета	0,5S	0,5S
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А	10	10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

- температура окружающей среды, °С

от -25 до +50

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений
Наименование	Обозначение	Количество
Трансформатор тока	TPU 40.13 TPU 70.51	1 шт.
Паспорт	TPU 40.13 TPU 70.51	1 экз.
