| Номер в госреестре | 81471-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | IMB |
| Изготовитель | "ABB Power Technologies AB", Швеция |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока IMB (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой основание в виде алюминиевого бака с сердечниками вторичной обмотки и полимерный изолятор, смонтированный сверху бака. Выводы первичной обмотки расположены в верхней части трансформаторов тока. Выводы вторичной обмотки расположены в коробке выводов на корпусе бака трансформаторов тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи. На корпусе бака размещена табличка с указанием заводских номеров и технических данных.
Трансформаторы тока выпущены в следующих модификациях IMB 245, IMB 800, которые отличаются друг от друга значениями номинального напряжения и номинального первичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации IMB 245 зав. № 8704 321, 8704 322, 8704 323 и модификации IMB 800 зав. № 8674 013, 8674 014, 8674 015.

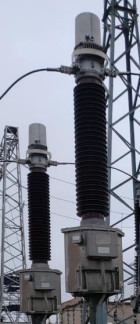

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
отсутствует.
| Таблица 1.1 - Метрологические характеристики IMB | 245 |
| Наименование характеристики | Значение для заводских номеров |
| 8704 321, 8704 322, 8704 323 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота Гюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
| Наименование характеристики | Значение для заводских номеров |
| 8674 013, 8674 014, 8674 015 | |
| Номинальное напряжение, кВ | 750 |
| Номинальный первичный ток Гном, А | 2000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | IMB 245 (IMB 800) | 1 шт. |
| Паспорт | IMB 245 (IMB 800) | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
