| Номер в госреестре | 81472-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ 220-58 |
| Изготовитель | МНПО "Электрозавод" (изготовлены в 1971-1979 гг.), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ 220-58 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из двух блоков. Каждый блок состоит из активной части. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Активная часть нижнего блока установлена на основание.
Активная часть представляет собой стержневой магнитопровод с первичной и вторичными обмотками. Так же на магнитопроводе размещены выравнивающая и связующая обмотки, необходимые для равномерного распределения нагрузки вторичных обмоток по всем стержням.
Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока.
Линейный конец А первичной обмотки находится на крышке маслорасширителя, а заземляемый конец X и концы вторичных обмоток выведены на основание.
Трансформаторы напряжения выпущены в следующих модификациях НКФ 220-58, НКФ 220-58 У1, которые отличаются друг от друга указанием в обозначении климатического исполнения У1.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НКФ 220-58 зав. № 988967, 1005262, 1005259 и модификации НКФ 220-58 У1 зав. № 1054522, 1054520, 1054517, 1054507, 1054499, 1054521, 1042731, 1042749, 1042766, 1042769, 1041105, 1041113, 1041124, 1041112, 1068138, 1068170, 1068148, 1058793, 1058787, 1058796, 1059521, 1059510, 1059502, 1058801, 1059519, 1059516, 1095969, 1095965, 1095981, 1137999, 1131297, 1138003, 1110340, 1110339, 1110338, 1125245, 1125232.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы напряжения не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на табличку в месте, указанном на рисунке 1.

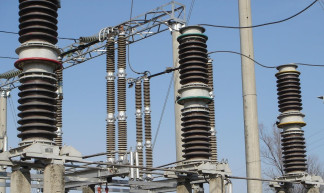

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки И1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки И2ном, В | 100/V3 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ 220-58 (НКФ 220-58 У1) | 1 шт. |
| Паспорт | НКФ 220-58 (НКФ 220-58 У1) | 1 экз. |
В разделе «Общие сведения» паспорта трансформатора напряжения
Техническая документация изготовителя
