Трансформаторы тока OSKF 420, 81473-21

Назначение

Трансформаторы тока OSKF 420 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Конструкция трансформаторов тока представляет собой основание, опорный фарфоровый изолятор и находящуюся на нем головную часть. Головная часть включает в себя первичную обмотку, сердечники с вторичной обмоткой и мембранное устройство. Корпус головной части выполнен из алюминиевого сплава. Первичная обмотка представляет собой прямолинейный медный проводник шинного типа с плоскими контактными площадками. Конструкция первичной обмотки предусматривает возможность последовательно -параллельного соединения для изменения коэффициента трансформации. Вторичные обмотки равномерно намотаны на тороидальные пластинчатые сердечники. Сердечники с вторичной обмоткой помещены в толстостенную охватывающую их алюминиевую защиту. Корпус сердечников соединен с прочной металлической трубой внутри изолятора, ведущей к основанию. Выводы вторичных обмоток пропущены через трубу и подключены к клеммам контактной коробки, размещенной на раме основания трансформатора. Крышка контактной коробки пломбируется с целью ограничения доступа к измерительным цепям.

К трансформаторам тока данного типа относятся трансформаторы тока модификации OSKF 420 зав. № 2011/487197, 2011/487198, 2011/487199.

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

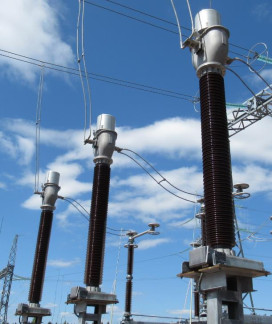

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

аблица 3 - Комплектность средства измерений

Сведения о методах измерений

В разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
