Государственный реестр средств измерений

Резервуары горизонтальные стальные РГС-20, 81477-21

81477-21
Резервуары горизонтальные стальные РГС-20 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 81477-21
Наименование СИ Резервуары горизонтальные стальные
Обозначение типа СИ РГС-20
Изготовитель SERMET OY, Финляндия
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные РГС-20 (далее по тексту - резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).

Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, состоящие из двух секций, разделенных перегородкой. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.

Резервуары оборудованы смотровой площадкой с лестницей и ограждениями. Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуары горизонтальные стальные РГС-20 (зав. №№ 6194, 6195) расположены на территории нефтеперекачивающей станции «Каштан» Новосибирского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».

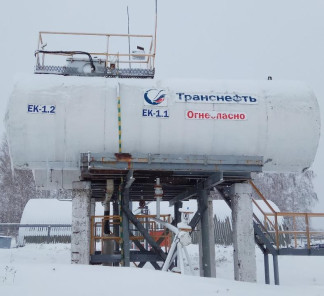

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров не предусмотрено.

Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

20

Номинальная вместимость секции 1, м3

17

Номинальная вместимость секции 2, м3

3

Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

-    температура окружающей среды, °С

-    атмосферное давление, кПа

от -45 до +40 от 84,0 до 106,7

Средний срок службы, лет

30

Знак утверждения типа

наносится на паспорт типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной

РГС-20

1 шт.

Паспорт

1 экз.

Градуировочная таблица

1 экз.

Сведения о методах измерений

приведены в разделе 6 паспорта.

Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным РГС-20

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная Приказом Росстандарта № 256 от 07.02.2018 г.

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Зарегистрировано поверок 4
Поверителей 1
Актуальность данных 06.11.2024
