| Номер в госреестре | 81485-21 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | "Черновицкий машиностроительный завод им. Ф.Э. Дзержинского", Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-200 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют стальные горизонтальные конструкции цилиндрической формы со сферическими днищами.
Тип размещения резервуаров - наземный.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Резервуары горизонтальные стальные цилиндрические РГС-200 расположены на территории Астраханского ГПЗ - филиала ООО «Газпром переработка» по адресу Астраханская обл., Красноярский район, Муниципальное образование «Джанайский сельсовет».

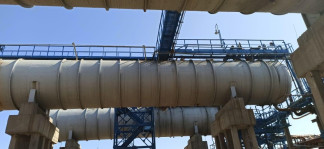

Общий вид резервуаров горизонтальных стальных цилиндрических РГС-200 зав.№№ 677, 431056, 431057, 431058, 431059, 431060, 431066, 431067, 431068, 431069, 431070, 441255, 441256, 441257, 441258, 441259 представлены на рисунке 1.
Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-200 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
отсутствует
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Заводской номер | 677 431056 431057 431058 431059 431060 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Заводской номер | 431066 431067 431068 431069 431070 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
Продолжение таблицы 1
| Наименование характеристики | Значение |
| Тип резервуара | РГС-200 |
| Номинальная вместимость, м3 | 200 |
| Заводской номер | 441255 441256 441257 441258 441259 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,25 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от - 40 до + 50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.29.2010.08927 «Обеспечение единства измерений. Методика измерений бензина и дизельного топлива при помощи расходомера массового Promass 83F на установке У510 Астраханского ГПЗ»
Нормативные документы, устанавливающие требования к резервуарам горизонтальным стальным цилиндрическим РГС-200
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов.
| Зарегистрировано поверок | 32 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
